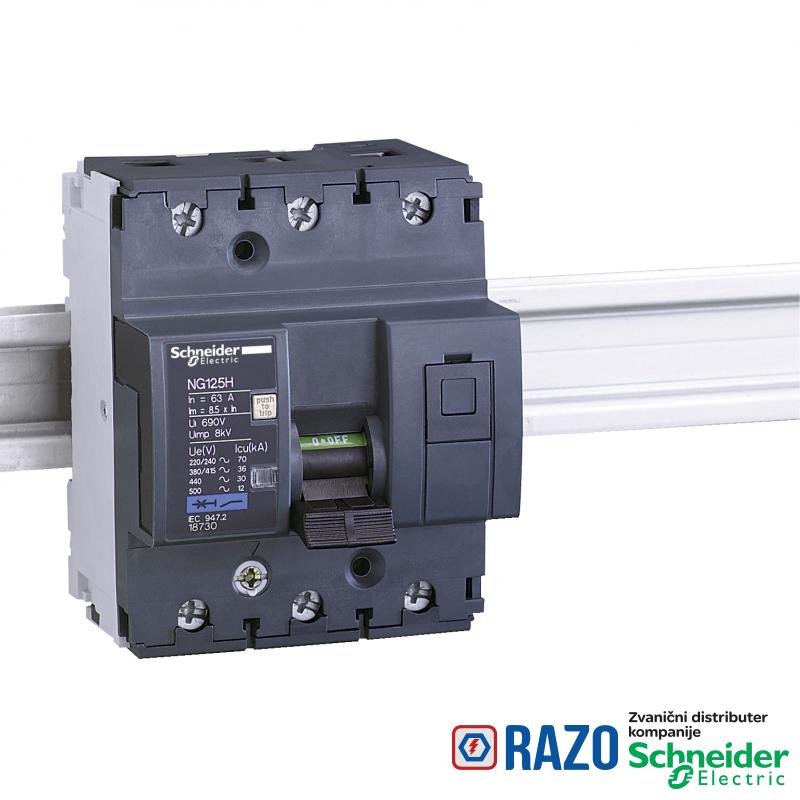

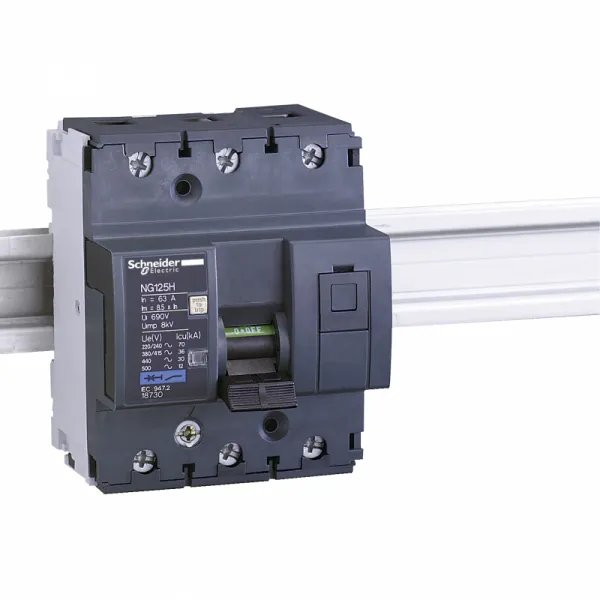

NG125 - prekidač - NG125H - 3P - 20A - C kriva

NG125 - prekidač - NG125H - 3P - 20A - C kriva

Šifra artikla: 18725
NG125 - prekidač - NG125H - 3P - 20A - C kriva
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
23.212,80 RSD
23.212,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 20 A pri 40 °C
Grupa proizvoda NG125
kod krive C
broj zaštićenih polova 3
Tip mreže DC
Tip mreže AC
kod prekidne moći H
Tip proizvoda ili komponente minijaturni prekidač
ime proizvoda Acti 9 NG125
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
grupa proizvoda Acti 9
prekidna moć 12 kA Icu pri 500 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 30 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 36 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 70 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 25 kA Icu pri <= 375 V DC u skladu sa EN/IEC 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-2
Broj polova 3P
Primena uređaja razvod električne energije
Kratko ime uređaja NG125H
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 52.5 kA 75 % u skladu sa EN/IEC 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć 27 kA 75 % u skladu sa EN/IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć 22.5 kA 75 % u skladu sa EN/IEC 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 9 kA 75 % u skladu sa EN/IEC 60947-2 - 500 V AC 50/60 Hz
[Ics] servisna prekidna moć 25 kA 100 % u skladu sa EN/IEC 60947-2 - <= 375 V DC
Visina 103 mm
indikator pozicije kontakta da
diferencijalna zaštita poseban blok
opis opcija zaključavanja integrisano zaključavanje
Nosači za montažu 35 mm simetrična DIN šina
9 mm redovi 9
ograničenje prekostrujne zaštite 8 x In +/- 20 %
razvodni blok češljaste sabirnice DA
Masa proizvoda 0.72 kg
povezivanje - priključci tunelski priključci1.5-50 mm² kruti
povezivanje - priključci tunelski priključci1-35 mm² fleksibilni
dužina ogoljenog dela žice 20 mm
Tip upravljanja ručni test okidanja
Tip upravljanja ručica
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
Način montiranja sistemom na klik
električna trajnost 10000 ciklusa
mehanička trajnost 20000 ciklusa
kompatibilnost NG125
Lokalna signalizacija ON/OFF očitavanje
Lokalna signalizacija indikator okidanja
[Uimp] nazivni podnosivi impulsni napon 8 kV u skladu sa EN/IEC 60947-2
povezivanje
Širina 81 mm
segment tržišta male komercijalne zgrade
priprema za zaključavanje može se zaključati
Dubina 81 mm
moment pritezanja 3.5-3.5 N.m
[Ue] nazivni napon <= 375 V DC
[Ue] nazivni napon 380...415 V AC 50/60 Hz
[Ue] nazivni napon 500 V AC 50/60 Hz
[Ue] nazivni napon 220...240 V AC 50/60 Hz
[Ue] nazivni napon 440 V AC 50/60 Hz
OKRUžENJE
IK stepen zaštite IK05 u skladu sa EN/IEC 62262
Temperatura okoline za rad uređaja -30-70 °C
Standardi EN/IEC 60947-2
tropikalizacija 2 u skladu sa IEC 60068-1
IP stepen zaštite IP20 u skladu sa IEC 60529
stepen zaprljanosti 3 u skladu sa IEC 60947-2
Temperatura okoline za skladištenje -40-70 °C
relativna vlažnost 95-95 % pri 55-55 °C
Kategorija prenapona IV
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1406008EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti ENVEOLI1406008_V1
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
