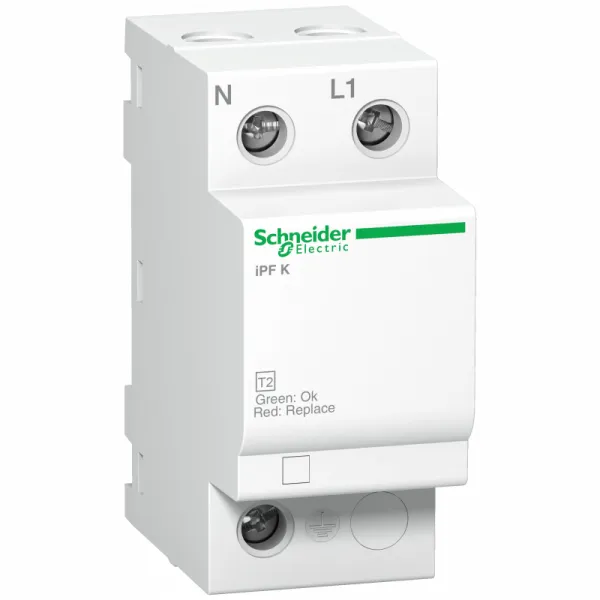

iPF K 20 modularni odvodnik prenapona - 1P + N - 340V

iPF K 20 modularni odvodnik prenapona - 1P + N - 340V

Šifra artikla: A9L15692
iPF K 20 modularni odvodnik prenapona - 1P + N - 340V
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
9.363,60 RSD
9.363,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda iPF K
daljinska signalizacija bez
sistem uzemljenja TN-S
sistem uzemljenja TT
Tip proizvoda ili komponente odvodnik prenapona
ime proizvoda Acti 9 iPF K
grupa proizvoda Acti 9
tip odvodnika prenapona električna distributivna mreža
Broj polova 1P + N
Primena uređaja razvod električne energije
Kratko ime uređaja iPF K
DOPUNSKE INFORMACIJE
tehnologija odvodnika prenapona MOV + GDT
Visina 81 mm
Tip klase odvodnika prenapona tip 2
[Ut] privremeni prenapon 337 V L/N 5 s podnošljivo
[Ut] privremeni prenapon 442 V L/PE 5 s podnošljivo
[Ut] privremeni prenapon 1200 V N/PE 200 ms podnošljivo
[Ut] privremeni prenapon 1453 V L/PE 200 ms podnošljivo
Nosači za montažu DIN šina
nazivna struja pražnjenja asimetrični režim: 5 kA (L/PE)
nazivna struja pražnjenja asimetrični režim: 5 kA (N/PE)
nazivna struja pražnjenja diferencijalni režim: 5 kA (L/N)
9 mm redovi 4
signal napona 0.25 A/250 V AC 50/60 Hz
[Uc] maksimalni stalni radni napon asimetrični režim: 340 V L/PE
[Uc] maksimalni stalni radni napon asimetrični režim: 260 V N/PE
[Uc] maksimalni stalni radni napon diferencijalni režim: 340 V L/N
maksimalna struja pražnjenja asimetrični režim: 20 kA L/PE
maksimalna struja pražnjenja asimetrični režim: 20 kA N/PE
maksimalna struja pražnjenja diferencijalni režim: 20 kA L/N
Masa proizvoda 210 g
povezivanje - priključci tunelski priključak (gornji ili donji) 25-25 mm² kruti
povezivanje - priključci tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni
povezivanje - priključci tunelski priključak (gornji ili donji) 16-16 mm² fleksibilni sa kablovskim završetkom
dužina ogoljenog dela žice 11 mm
podnosivi kratki spoj 25 kA
tip rastavljača pridruženi prekidač iK60N 20 A kriva C - Icu 6 kA
tip rastavljača pridruženi osigurač gG 25 A - Icu 25 kA
Način montiranja sistemom na klik
vreme odziva <= 25 ns
maksimalni [Up] napon naponske zaštite asimetrični režim <1.5 kV tip 2 N/PE
maksimalni [Up] napon naponske zaštite diferencijalni režim <1.1 kV tip 2 L/N
kompatibilnost iPF K 20
[Ue] nazivni napon 230 V AC (+/- 10 %) pri 50/60 Hz
boja bela (RAL 9003)
Širina 36 mm
Dubina 69 mm
moment pritezanja 3.5-3.5 N.m
diferencijalna struja 0.003 mA
OKRUžENJE
Sertifikacija proizvoda CE
Sertifikacija proizvoda EAC
IK stepen zaštite IK03 u skladu sa IEC 62262
Temperatura okoline za rad uređaja -25-60 °C
Standardi IEC 61643-11:2011
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 5-95 %
IP stepen zaštite N/A
IP stepen zaštite N/A
Nadmorska visina za rad 2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1308014EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1308014EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
