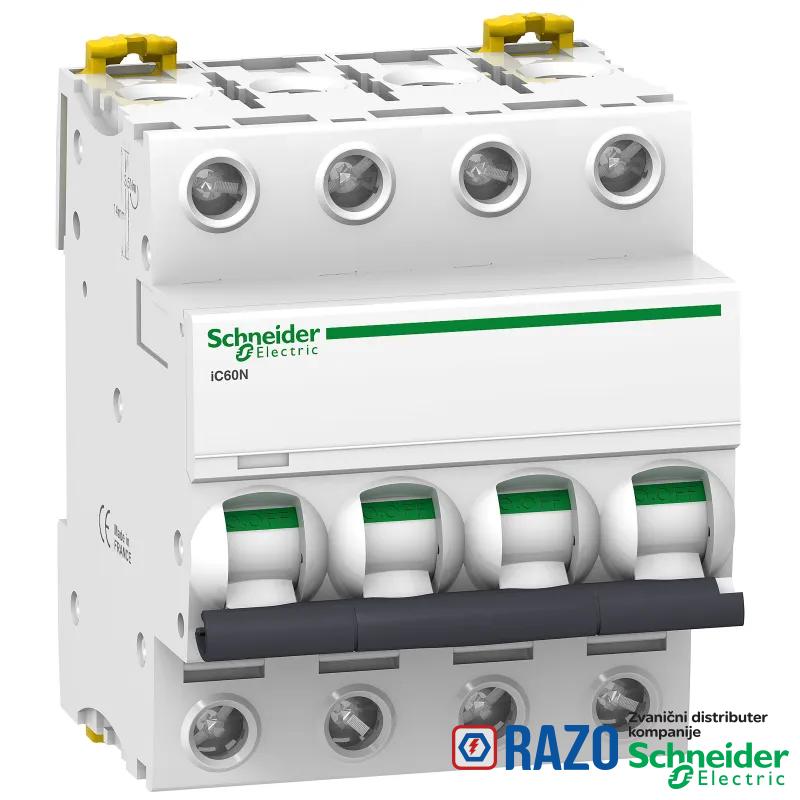

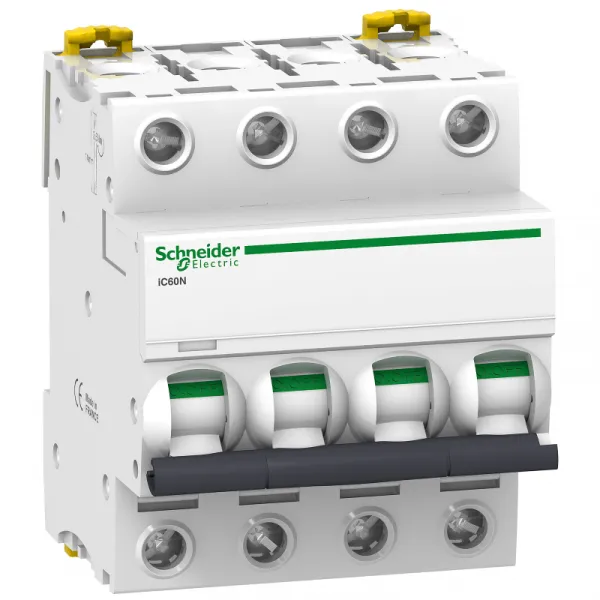

iC60N - automatski prekidač - 4P - 63A - C kriva

iC60N - automatski prekidač - 4P - 63A - C kriva

Šifra artikla: A9F74463
iC60N - automatski prekidač - 4P - 63A - C kriva
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.154,40 RSD
7.154,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[In] nazivna struja 63 A
Grupa proizvoda iC60
kod krive C
Standardi IEC 60947-2
Standardi EN 60898-1
Standardi EN 60947-2
Standardi IEC 60898-1
broj zaštićenih polova 4
Tip mreže DC
Tip mreže AC
kod prekidne moći N
Tip proizvoda ili komponente minijaturni prekidač
ime proizvoda Acti 9 iC60
kategorija upotrebe kategorija A u skladu sa EN 60947-2
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
grupa proizvoda Acti 9
prekidna moć 6000 A Icn pri 400 V AC 50/60 Hz u skladu sa EN/IEC 60898-1
prekidna moć 36 kA Icu pri 12...60 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 10 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 20 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 36 kA Icu pri 100...133 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć 10 kA Icu pri <= 250 V DC u skladu sa EN/IEC 60947-2
pogodno za izolaciju da u skladu sa EN 60898-1
pogodno za izolaciju da u skladu sa EN 60947-2
pogodno za izolaciju da u skladu sa IEC 60898-1
pogodno za izolaciju da u skladu sa IEC 60947-2
Broj polova 4P
Primena uređaja razvod električne energije
Kratko ime uređaja iC60N
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
Mrežna frekvencija 50/60 Hz
[Ics] servisna prekidna moć 15 kA 75 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć 7.5 kA 75 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć 4.5 kA 75 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 15 kA 75 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć 7.5 kA 75 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć 4.5 kA 75 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 27 kA 75 % u skladu sa IEC 60947-2 - 12...133 V AC 50/60 Hz
[Ics] servisna prekidna moć 27 kA 75 % u skladu sa EN 60947-2 - 12...133 V AC 50/60 Hz
[Ics] servisna prekidna moć 6000 A 100 % u skladu sa EN 60898-1 - 400 V AC 50/60 Hz
[Ics] servisna prekidna moć 6000 A 100 % u skladu sa IEC 60898-1 - 400 V AC 50/60 Hz
[Ics] servisna prekidna moć 10 kA 100 % u skladu sa IEC 60947-2 - 180...250 V DC
[Ics] servisna prekidna moć 10 kA 100 % u skladu sa EN 60947-2 - 180...250 V DC
Visina 85 mm
indikator pozicije kontakta da
diferencijalna zaštita poseban blok
Nosači za montažu DIN šina
9 mm redovi 8
ograničenje prekostrujne zaštite 8 x In +/- 20 %
razvodni blok češljaste sabirnice gornji ili donji: DA
Masa proizvoda 0.5 kg
povezivanje - priključci pojedinačni priključni blok (gornji ili donji) 1-35 mm² kruti
povezivanje - priključci pojedinačni priključni blok (gornji ili donji) 1-25 mm² fleksibilni
dužina ogoljenog dela žice 14 mm za gornji ili donji priključak
Tip upravljanja ručica
[Ui] nazivni napon izolacije 500 V AC 50/60 Hz u skladu sa EN 60947-2
[Ui] nazivni napon izolacije 500 V AC 50/60 Hz u skladu sa IEC 60947-2
Način montiranja fiksno
električna trajnost 10000 ciklusa
mehanička trajnost 20000 ciklusa
kompatibilnost iC60
Lokalna signalizacija indikator okidanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN 60947-2
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
povezivanje
boja bela
Širina 72 mm
Dubina 78.5 mm
moment pritezanja 3.5-3.5 N.m gornji ili donji
[Ue] nazivni napon 220...240 V AC 50/60 Hz
[Ue] nazivni napon 400 V AC 50/60 Hz
[Ue] nazivni napon 380...415 V AC 50/60 Hz
[Ue] nazivni napon 440 V AC 50/60 Hz
[Ue] nazivni napon 12...133 V AC 50/60 Hz
[Ue] nazivni napon 180...250 V DC
OKRUžENJE
Temperatura okoline za rad uređaja -35-70 °C
tropikalizacija 2 u skladu sa IEC 60068-1
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP20 u skladu sa EN 60529
stepen zaprljanosti 3 u skladu sa EN 60947-2
stepen zaprljanosti 3 u skladu sa IEC 60947-2
Temperatura okoline za skladištenje -40-85 °C
relativna vlažnost 95-95 % pri 55-55 °C
Kategorija prenapona IV
Nadmorska visina za rad 0...2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1409009EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
