OSNOVNE INFORMACIJE
[In] nazivna struja	12.5 A
Grupa proizvoda	iC60
kod krive	MA
Standardi	EN 60947-2
Standardi	IEC 60947-2
broj zaštićenih polova	2
Tip mreže	AC
kod prekidne moći	L
Tip proizvoda ili komponente	minijaturni prekidač

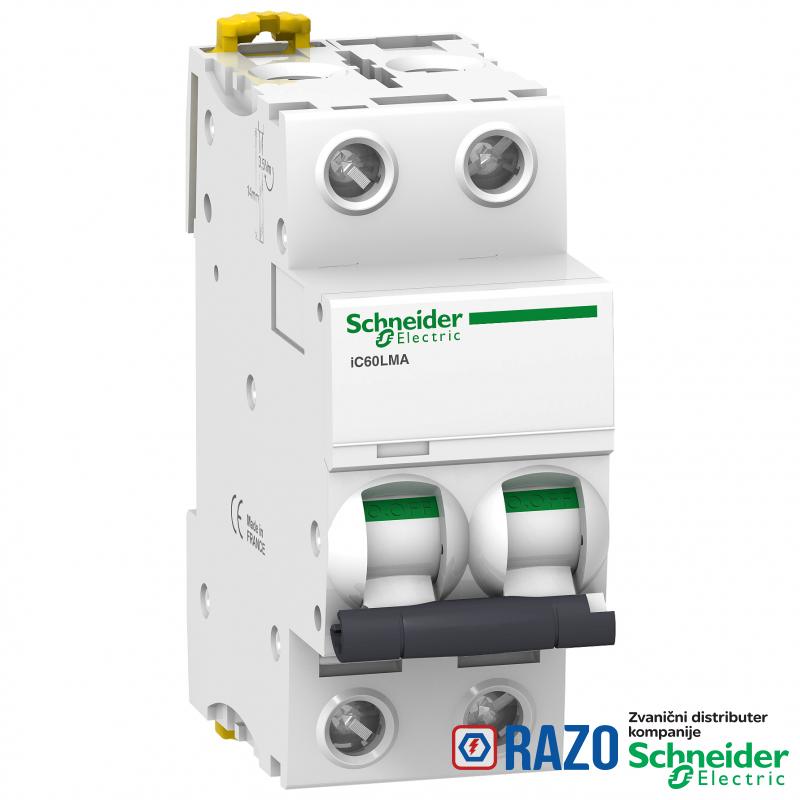

ime proizvoda	Acti 9 iC60
kategorija upotrebe	kategorija A u skladu sa EN 60947-2
kategorija upotrebe	kategorija A u skladu sa IEC 60947-2
grupa proizvoda	Acti 9
prekidna moć	15 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć	20 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć	40 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
pogodno za izolaciju	da u skladu sa EN 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	2P
Primena uređaja	motor
Kratko ime uređaja	iC60L
tehnologija zaštitne jedinice	strujna

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	10 kA 50 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć	7.5 kA 50 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć	10 kA 50 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć	7.5 kA 50 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć	20 kA 50 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć	20 kA 50 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz
Visina	85 mm
indikator pozicije kontakta	da
diferencijalna zaštita	poseban blok
Nosači za montažu	DIN šina
9 mm redovi	4
ograničenje prekostrujne zaštite	12 x In +/- 20 %
klasa limitacije	3 u skladu sa EN 60898-1
klasa limitacije	3 u skladu sa IEC 60898-1
razvodni blok češljaste sabirnice	gornji ili donji: DA
Masa proizvoda	0.25 kg
povezivanje - priključci	pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti
povezivanje - priključci	pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni
dužina ogoljenog dela žice	14 mm za gornji ili donji priključak
Tip upravljanja	ručica
[Ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa EN 60947-2
[Ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa IEC 60947-2
Način montiranja	fiksno
električna trajnost	10000 ciklusa
mehanička trajnost	20000 ciklusa
kompatibilnost	iC60
Lokalna signalizacija	indikator okidanja
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-2
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-2
povezivanje
boja	bela
Širina	36 mm
segment tržišta	stambene zgrade
segment tržišta	male komercijalne zgrade
Dubina	78.5 mm
moment pritezanja	2-2 N.m gornji ili donji
[Ue] nazivni napon	220...240 V AC 50/60 Hz
[Ue] nazivni napon	380...415 V AC 50/60 Hz
[Ue] nazivni napon	440 V AC 50/60 Hz

OKRUžENJE
Temperatura okoline za rad uređaja	-35-70 °C
tropikalizacija	2 u skladu sa IEC 60068-1
IP stepen zaštite	IP20 u skladu sa IEC 60529
IP stepen zaštite	IP20 u skladu sa EN 60529
stepen zaprljanosti	3 u skladu sa EN 60947-2
stepen zaprljanosti	3 u skladu sa IEC 60947-2
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	95-95 % pri 55-55 °C
Kategorija prenapona	IV
Nadmorska visina za rad	0...2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1409009EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
