OSNOVNE INFORMACIJE
[In] nazivna struja	25 A
Grupa proizvoda	iC60
kod krive	MA
Standardi	EN 60947-2
Standardi	IEC 60947-2
broj zaštićenih polova	2
Tip mreže	AC
kod prekidne moći	L

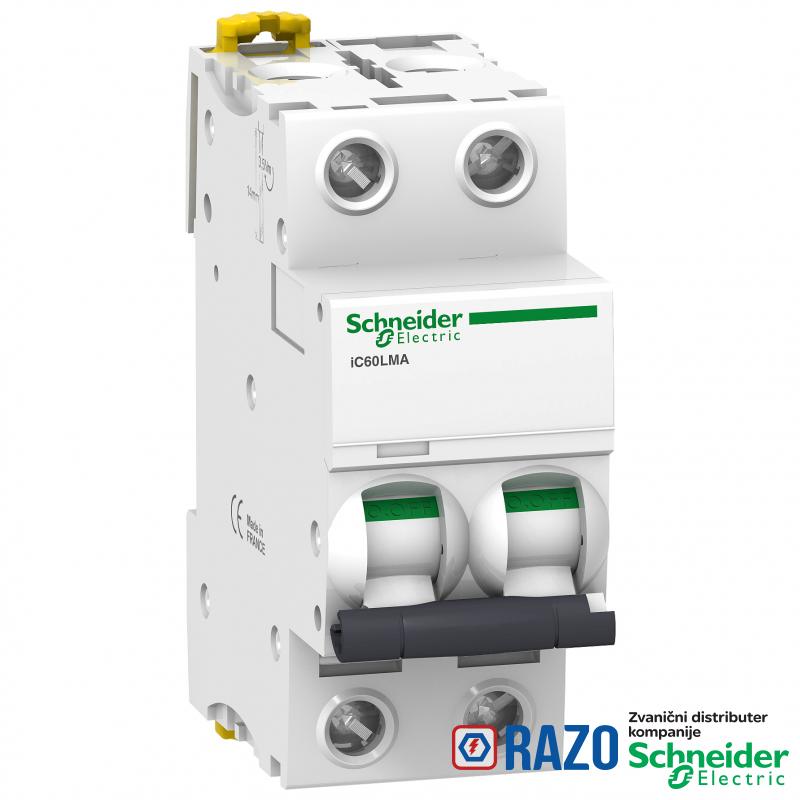

Tip proizvoda ili komponente	minijaturni prekidač
ime proizvoda	Acti 9 iC60
kategorija upotrebe	kategorija A u skladu sa EN 60947-2
kategorija upotrebe	kategorija A u skladu sa IEC 60947-2
grupa proizvoda	Acti 9
prekidna moć	10 kA Icu pri 440 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć	15 kA Icu pri 380...415 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
prekidna moć	30 kA Icu pri 220...240 V AC 50/60 Hz u skladu sa EN/IEC 60947-2
pogodno za izolaciju	da u skladu sa EN 60947-2
pogodno za izolaciju	da u skladu sa IEC 60947-2
Broj polova	2P
Primena uređaja	motor
Kratko ime uređaja	iC60L
tehnologija zaštitne jedinice	strujna

DOPUNSKE INFORMACIJE
Mrežna frekvencija	50/60 Hz
[Ics] servisna prekidna moć	15 kA 50 % u skladu sa EN 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć	7.5 kA 50 % u skladu sa EN 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć	5 kA 50 % u skladu sa EN 60947-2 - 440 V AC 50/60 Hz
[Ics] servisna prekidna moć	15 kA 50 % u skladu sa IEC 60947-2 - 220...240 V AC 50/60 Hz
[Ics] servisna prekidna moć	7.5 kA 50 % u skladu sa IEC 60947-2 - 380...415 V AC 50/60 Hz
[Ics] servisna prekidna moć	5 kA 50 % u skladu sa IEC 60947-2 - 440 V AC 50/60 Hz
Visina	85 mm
indikator pozicije kontakta	da
diferencijalna zaštita	poseban blok
Nosači za montažu	DIN šina
9 mm redovi	4
ograničenje prekostrujne zaštite	12 x In +/- 20 %
klasa limitacije	3 u skladu sa EN 60898-1
klasa limitacije	3 u skladu sa IEC 60898-1
razvodni blok češljaste sabirnice	gornji ili donji: DA
Masa proizvoda	0.25 kg
povezivanje - priključci	pojedinačni priključni blok (gornji ili donji) 1-25 mm² kruti
povezivanje - priključci	pojedinačni priključni blok (gornji ili donji) 1-16 mm² fleksibilni
dužina ogoljenog dela žice	14 mm za gornji ili donji priključak
Tip upravljanja	ručica
[Ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa EN 60947-2
[Ui] nazivni napon izolacije	500 V AC 50/60 Hz u skladu sa IEC 60947-2
Način montiranja	fiksno
električna trajnost	10000 ciklusa
mehanička trajnost	20000 ciklusa
kompatibilnost	iC60
Lokalna signalizacija	indikator okidanja
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa EN 60947-2
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-2
povezivanje
boja	bela
Širina	36 mm
segment tržišta	stambene zgrade
segment tržišta	male komercijalne zgrade
Dubina	78.5 mm
moment pritezanja	2-2 N.m gornji ili donji
[Ue] nazivni napon	220...240 V AC 50/60 Hz
[Ue] nazivni napon	380...415 V AC 50/60 Hz
[Ue] nazivni napon	440 V AC 50/60 Hz

OKRUžENJE
Temperatura okoline za rad uređaja	-35-70 °C
tropikalizacija	2 u skladu sa IEC 60068-1
IP stepen zaštite	IP20 u skladu sa IEC 60529
IP stepen zaštite	IP20 u skladu sa EN 60529
stepen zaprljanosti	3 u skladu sa EN 60947-2
stepen zaprljanosti	3 u skladu sa IEC 60947-2
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	95-95 % pri 55-55 °C
Kategorija prenapona	IV
Nadmorska visina za rad	0...2000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1409009EN
Status održive ponude	Green Premium proizvod
Bez toksičnih teških metala	Da
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC	Da
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti	N/A
EU RoHS direktiva	Usaglašeno
