| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | Zelio Logic |
| broj izlaza | 10 relej |
| Tip proizvoda ili komponente | paket za upoznavanje sa modularnim uređajem |
| broj digitalnih ulaza | 16 u skladu sa EN/IEC 61131-2 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| tip i sastav kontakta | NO za relejni izlaz |
| impedansa ulaza | 12 kOhm za IB...IG kao kolo digitalnog ulaza |
| impedansa ulaza | 12 kOhm za IB...IG kao kolo digitalnog ulaza |
| impedansa ulaza | 7.4 kΩ za I1...IA i IH...IR kolo digitalnog ulaza |
| Tip digitalnog ulaza | rezistivni |
| Opseg analognih ulaza | 0...10 V |
| Opseg analognih ulaza | 0...24 V |
| greška konverzije | +/- 5 % pri 25 °C za kolo analognog ulaza |
| greška konverzije | +/- 6.2 % pri 55 °C za kolo analognog ulaza |
| termička struja izlaza | 5 A za 2 izlaza za relejni izlaz |
| termička struja izlaza | 8 A za 8 izlaza za relejni izlaz |
| LSB vrednost | 39 mV za kolo analognog ulaza |
| broj linija za Ladder | 120-120 sa ladder programiranje |
| broj linija za Ladder | 0-200 sa FBD programiranje |
| napon digitalnog ulaza | 24 V DC |
| vreme čuvanja | 10 godina pri 25 °C |
| drift sata | 12 min/godina pri 0-55 °C |
| drift sata | 6 s/mesec pri 25-25 °C |
| Tip analognog ulaza | asimetrični napon (CMV) |
| struja digitalnog ulaza | 4 mA |
| current state 1 guaranteed | >= 1.2 mA (IB...IG kao kolo digitalnog ulaza) |
| current state 1 guaranteed | >= 2.2 mA (I1...IA i IH...IR kolo digitalnog ulaza) |
| vreme odziva | 10 ms (iz stanja 0 do stanja 1) za relejni izlaz |
| vreme odziva | 5 ms (iz stanja 1 do stanja 0) za relejni izlaz |
| sat | sa |
| snaga disipacije u W | 10 W sa proširenjima |
| snaga disipacije u W | 6 W bez proširenja |
| Masa proizvoda | 0.85 kg |
| lokalni displej | sa |
| broj ulaza/izlaza | 26 |
| naponsko stanje 0 garantovano | <= 5 V za I1...IA i IH...IR kolo digitalnog ulaza |
| naponsko stanje 0 garantovano | <= 5 V za IB...IG kao kolo digitalnog ulaza |
| ograničenje napona izlaza | 24...250 V AC (relejni izlaz) |
| ograničenje napona izlaza | 5...30 V DC (relejni izlaz) |
| vreme konverzije | vreme ciklusa programabilnog releja za kolo analognog ulaza |
| Broj analognih ulaza | 6 |
| električna trajnost | AC-12: 500000 ciklusa pri 230 V, 1.5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 |
| električna trajnost | AC-15: 500000 ciklusa pri 230 V, 0.9 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 |
| električna trajnost | DC-12: 500000 ciklusa pri 24 V, 1.5 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 |
| električna trajnost | DC-13: 500000 ciklusa pri 24 V, 0.6 A za relejni izlaz u skladu sa EN/IEC 60947-5-1 |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) polukruti |
| povezivanje - priključci | vijčani priključci, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) jednožični |
| povezivanje - priključci | vijčani priključci, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) fleksibilni sa kablovskim završetkom |
| povezivanje - priključci | vijčani priključci, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) jednožični |
| povezivanje - priključci | vijčani priključci, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) fleksibilni sa kablovskim završetkom |
| naponsko stanje 1 garantovano | >= 15 V za I1...IA i IH...IR kolo digitalnog ulaza |
| naponsko stanje 1 garantovano | >= 15 V za IB...IG kao kolo digitalnog ulaza |
| kompatibilnost ulaza | 3-žični blizinski senzor PNP za digitalni ulaz |
| current state 0 guaranteed | <= 0.5 mA (IB...IG kao kolo digitalnog ulaza) |
| current state 0 guaranteed | <= 0.75 mA (I1...IA i IH...IR kolo digitalnog ulaza) |
| ograničenje napona napajanja | 19.2-30 V |
| udaljenost u radu | 10 m između stanica, sa oklopljenim kablom (neizolovani senzor) za kolo analognog ulaza |
| kategorija prenapona | III u skladu sa EN/IEC 60664-1 |
| mehanička trajnost | 10000000 ciklusa za relejni izlaz |
| maximum supply current | 190 mA (bez proširenja) |
| maximum supply current | 300 mA (sa proširenjima) |
| Moment pritezanja | 0.5 N.m |
| preklopna moć u mA | >= 10 mA pri 12 V (relejni izlaz) |
| rezolucija analognog ulaza | 8 bitova |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV u skladu sa EN/IEC 60947-1 i EN/IEC 60664-1 |
| frekvencija operacija u Hz | 0.1 Hz (pri Ie) za relejni izlaz |
| frekvencija operacija u Hz | 10 Hz (bez opterećenja) za relejni izlaz |
| frekvencija brojača | 1 kHz za digitalni ulaz |
| vreme ciklusa | 6-90 milisekundi |

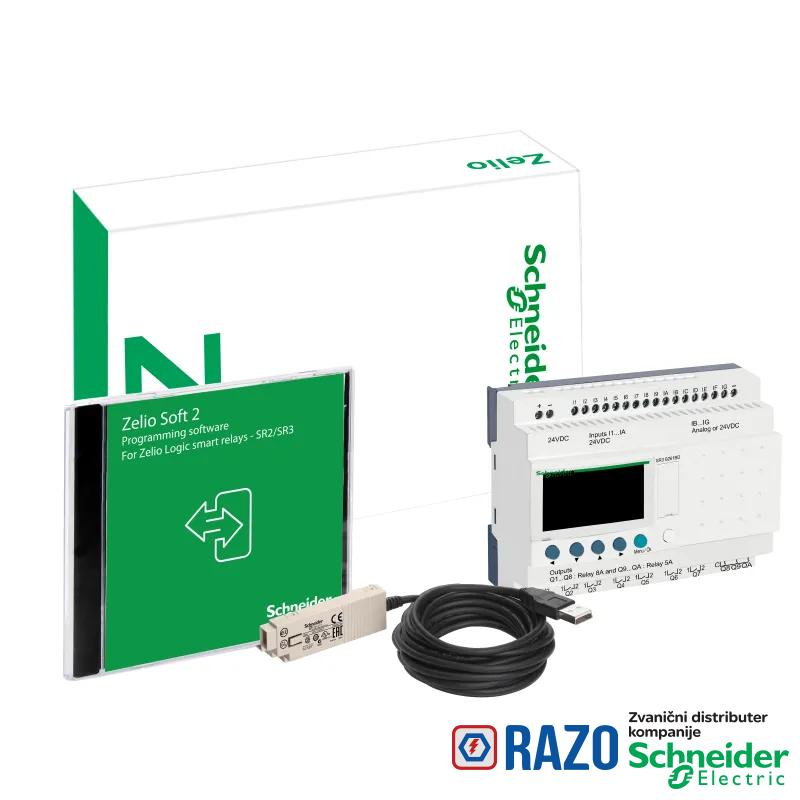

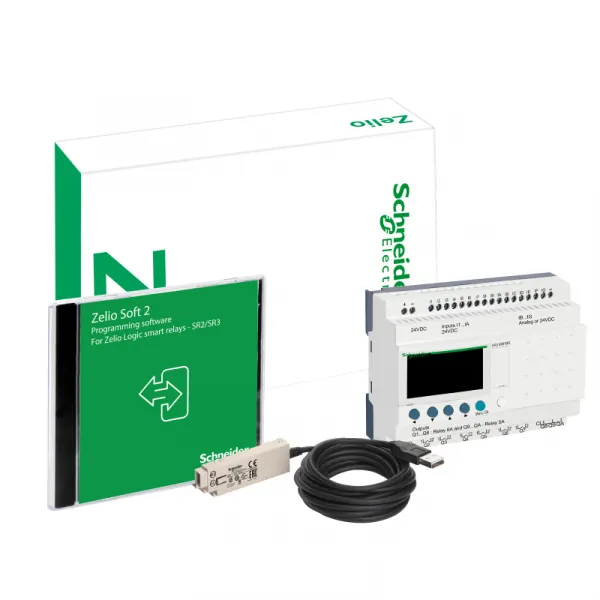

| sastav seta | kabl PC SR2USB01 za povezivanje na PC |
| sastav seta | Zelio Soft 2 softver za programiranje CD-ROM |
| sastav seta | SR3B261BD |
| zaštita od promene polariteta | sa |
| maksimalni dopustivi napon | 30 V za kolo analognog ulaza |
| tačnost ponavljanja | +/- 2 % pri 55 °C za kolo analognog ulaza |
| provera | programska memorija pri svakom pokretanju |
| [Us] nazivni napon | 24 V |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | GOST |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | C-Tick |
| Standardi | EN/IEC 61000-4-4 nivo 3 |
| Standardi | EN/IEC 61000-4-12 |
| Standardi | EN/IEC 60068-2-6 Fc |
| Standardi | EN/IEC 60068-2-27 Ea |
| Standardi | EN/IEC 61000-4-5 |
| Standardi | EN/IEC 61000-4-6 nivo 3 |
| Standardi | EN/IEC 61000-4-2 nivo 3 |
| Standardi | EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61000-4-11 |
| emisije vezane sa vodovima i zračenjem | klasa B u skladu sa EN 55022-11 grupa 1 |
| temperatura okoline za rad | -20-40 °C u ormanu bez ventilacije u skladu sa IEC 60068-2-1 i IEC 60068-2-2 |
| temperatura okoline za rad | -20-55 °C u skladu sa IEC 60068-2-1 i IEC 60068-2-2 |
| otpornost na mikroprekide | 1 milisekundi |
| karakteristike okruženja | EMC direktiva u skladu sa EN/IEC 61000-6-2 |
| karakteristike okruženja | EMC direktiva u skladu sa EN/IEC 61000-6-3 |
| karakteristike okruženja | EMC direktiva u skladu sa EN/IEC 61000-6-4 |
| karakteristike okruženja | EMC direktiva u skladu sa EN/IEC 61131-2 zone B |
| karakteristike okruženja | niskonaponska u skladu sa EN/IEC 61131-2 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 (priključni blok) |
| IP stepen zaštite | IP40 u skladu sa IEC 60529 (prednji panel) |
| stepen zaprljanosti | 2 u skladu sa EN/IEC 61131-2 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % bez kondenzacije ili kapljica vode |
| maximum altitude transport | 3048 m |
| Nadmorska visina za rad | 2000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP060406EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI0604006EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
