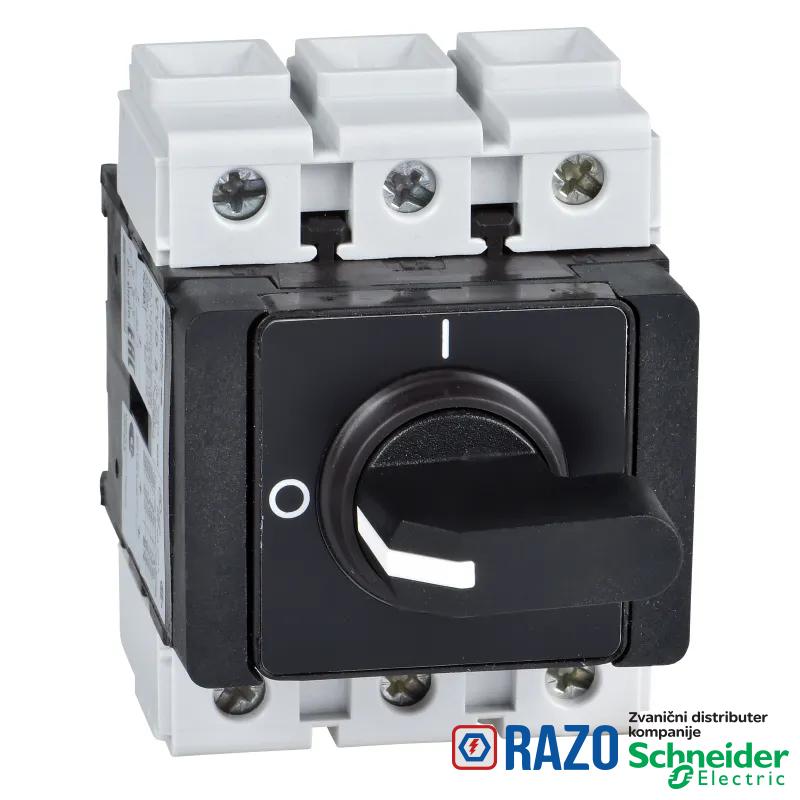

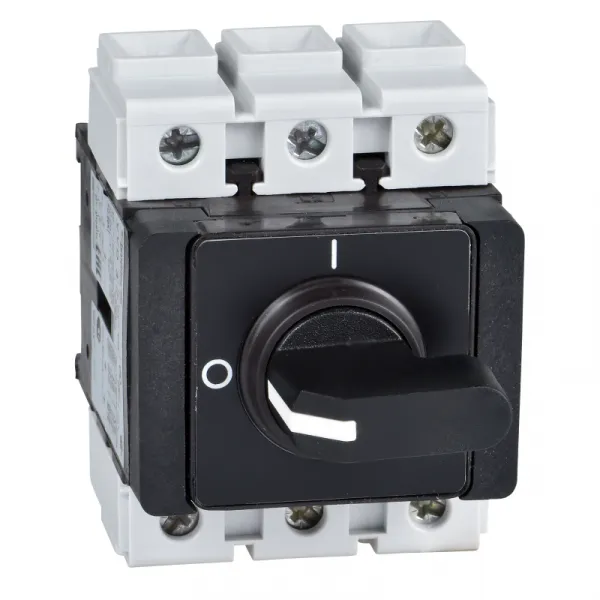

Rastavljač 40A 0-1
Schneider Electric

Rastavljač 40A 0-1

Šifra artikla: SC7186
Model: VVD2
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
5.288,00 RSD
5.288,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
02.10.2022. - 04.10.2022.
Pomoć
OSNOVNE INFORMACIJE
način montaže zakretne ručice direktna
Tip mreže AC
Tip mreže DC
boja prednje pločice sa ručicom crna
boja drške crna
Tip proizvoda ili komponente rastavljač
ime proizvoda TeSys VARIO
nivo performansi visoke performanse
grupa proizvoda TeSys
Tip upravljanja zakretna ručica
tip kontakata i sastav 3 NO
pogodno za izolaciju da
Broj polova 3P
Primena uređaja preventivno održavanje
Kratko ime uređaja VVD
DOPUNSKE INFORMACIJE
zaključavanje zakretne ručice bez
[Ue] nazivni napon 690 V AC 50/60 Hz
Visina 74 mm
klasa rada sa prekidima 30
[Ith] dozvoljena termička struja u vazduhu 40 A
način fiksiranja stezaljkama za prekidač
način fiksiranja sa zavrtnjima bez matice za prekidač
[Ithe] dozvoljena termička struja u ormanu 32 A
označavanje 0 - 1
dimenzija baze 45 x 45 mm
Masa proizvoda 0.25 kg
moć uključenja 400 A pri 400 V AC-21A
moć uključenja 400 A pri 400 V AC-22A
moć uključenja 400 A pri 400 V AC-23A
[Uimp] nazivni podnosivi impulsni napon 8 kV
povezivanje - priključci kolo napajanja: vijčani priključni blokovi kabl 10-10 mm² - krutost kabla: jednožični
povezivanje - priključci kolo napajanja: vijčani priključni blokovi kabl 6-6 mm² - krutost kabla: fleksibilni - sa kablovskim završetkom
[Icm] nazivna kratkospojna moć uključenja 1 kA pri 400 V na Ipeak
električna trajnost 100000 ciklusa AC-21
električna trajnost 30000 ciklusa DC-1...5
[Ie] nazivna radna struja 29 A AC-23 Ue: 400 V
držač za montažu prekidač: simetrična šina
držač za montažu prekidač: ploča
mehanička trajnost 100000 ciklusa
kompatibilnost glavni rastavljač
Širina 55 mm
moment pritezanja kolo napajanja: 2.1-2.1 N.m - na vijčani priključni blokovi
Dubina 106 mm
sastav uređaja prekidač
sastav uređaja ručica
prekidna moć 320 A pri 400 V (AC-21A)
prekidna moć 320 A pri 400 V (AC-22A)
prekidna moć 320 A pri 400 V (AC-23A)
nazivna snaga u W 11 kW pri 690 V (AC-3)
nazivna snaga u W 15 kW pri 690 V (AC-23A)
nazivna snaga u W 11 kW pri 400...415 V (AC-3)
nazivna snaga u W 15 kW pri 500 V (AC-3)
nazivna snaga u W 18.5 kW pri 500 V (AC-23A)
nazivna snaga u W 5.5 kW pri 230...240 V (AC-3)
nazivna snaga u W 7.5 kW pri 230...240 V (AC-23A)
nazivna snaga u W 15 kW pri 400...415 V (AC-23A)
nazivna uslovna struja kratkog spoja 10 kA pri 400 V - odgovarajući osigurač 50 A aM
nazivna uslovna struja kratkog spoja 10 kA pri 400 V - odgovarajući osigurač 50 A gG
[Icw] kratkotrajna podnosiva struja kratkog spoja 480 A pri 400 V 1 s
OKRUžENJE
Sertifikacija proizvoda GL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Temperatura okoline za rad uređaja -20-50 °C
Standardi IEC 60947-3
IP stepen zaštite IP65
IP stepen zaštite IP65 u skladu sa IEC 60529
zaštitni tretman TC
mehanička robusnost vibracije 10...150 Hz (1 gn) u skladu sa IEC 60068-2-6
mehanička robusnost udara 11 milisekundi (30 Gn) u skladu sa IEC 60068-2-27
otpornost na vatru 960 °C u skladu sa IEC 60695-2-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110227EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proaktivna RoHS deklaracija za Kinu (izvan RoHS pravnog okvira za Kinu)
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
