OSNOVNE INFORMACIJE | |
---|---|
Sertifikacija proizvoda | cULus |
napon upravljačkog kola | 24 V AC 50/60 Hz |
[Ue] nazivni napon | kolo napajanja: 690 V AC 50/60 Hz |
prosečna impedansa | 4 mΩ - Ith 12 A 50 Hz |
Grupa proizvoda | TeSys SK |
[Ith] dozvoljena termička struja u vazduhu | 12 A pri <55 °C za kolo napajanja |
Standardi | VDE 0660 |
Standardi | BS 5424 |
Standardi | IEC 60947 |
Standardi | NF C 63-110 |
Nosači za montažu | šina |
tip upravljačkog kola | AC pri 50/60 Hz |
primena kontaktora | rezistivno opterećenje |
primena kontaktora | upravljanje motorom |
nazivna prekidna moć | 52 A pri <= 400 V za kolo napajanja u skladu sa NF C 63-110 |
nazivna prekidna moć | 52 A pri <= 400 V za kolo napajanja u skladu sa IEC 60947 |

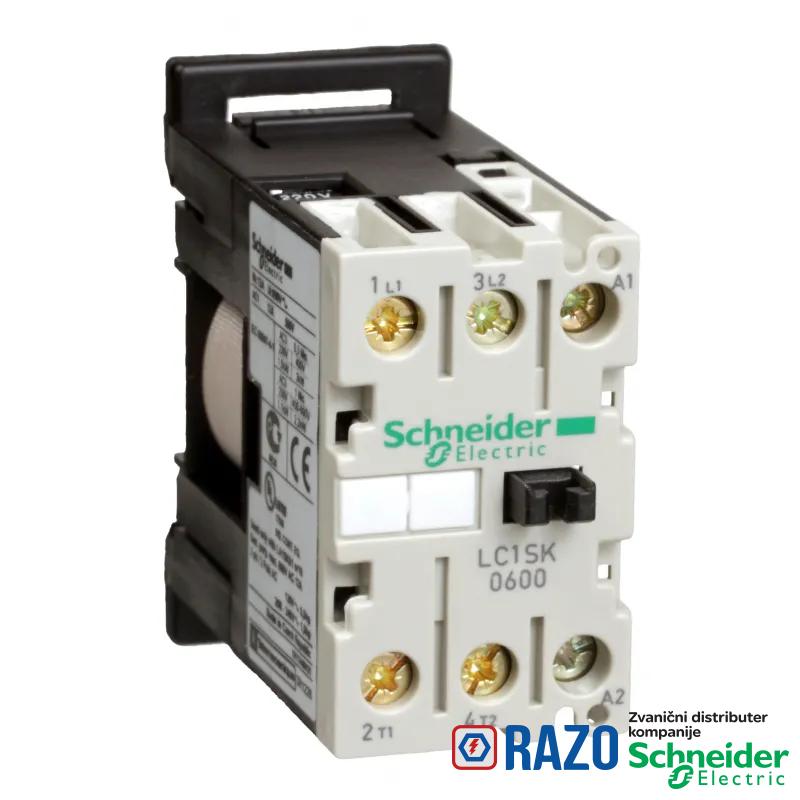

Tip proizvoda ili komponente | minijaturni kontaktor |
Irms nazivna moć uključenja | 66 A pri 690 V AC u skladu sa IEC 60947 |
Irms nazivna moć uključenja | 66 A pri 690 V AC u skladu sa NF C 63-110 |
ime proizvoda | TeSys SK |
pripadajući osigurač | 16 A gI pri <= 440 V za kolo napajanja u skladu sa IEC 60947 |
povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 0.35-6 mm²fleksibilni sa |
povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 0.5-6 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: priključak 1 kabl(ovi) 1.5-6 mm²jednožični |
povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 0.35-1.5 mm²fleksibilni sa |
povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 0.35-2.5 mm²fleksibilni bez kablovskog završetka |
povezivanje - priključci | kolo napajanja: priključak 2 kabl(ovi) 1.5-4 mm²jednožični |
grupa proizvoda | TeSys |
raspored kontakata | 2 NO |
kategorija upotrebe | AC-1 |
kategorija upotrebe | AC-3 |
[Ie] nazivna struja | 6 A pri <= 440 V AC AC-3 |
[Ie] nazivna struja | 12 A 55 °C) AC AC-1 |
maksimalni radni ciklus | 1200 ciklusa/h |
moment pritezanja | 0.8 N.m - na priključak - sa odvijačem pozidriv No 1 |
mehanička trajnost | 10 miliona ciklusa |
Broj polova | 2P |
vreme uključenja/isključenja | 6...8 ms isključenje kalema i otvaranje NO |
vreme uključenja/isključenja | 7...14 ms uključenje kalema i zatvaranje NO |
snaga motora kW | 1.1 kW pri 220...230 V AC 50/60 Hz |
snaga motora kW | 2.2 kW pri 380...415 V AC 50/60 Hz |
snaga motora kW | 2.2 kW pri 660...690 V AC 50/60 Hz |
[Ui] nazivni napon izolacije | 690 V u skladu sa IEC 60947 |
[Ui] nazivni napon izolacije | 690 V u skladu sa VDE 0110 grupa C |
[Ui] nazivni napon izolacije | 690 V u skladu sa BS 5424 |
[Ui] nazivni napon izolacije | 690 V u skladu sa UL 508 |
[Ui] nazivni napon izolacije | 690 V u skladu sa CSA C22.2 No 14 |
Kratko ime uređaja | LC1SK |
[Icw] kratkotrajna podnosiva struja kratkog spoja | 50 A pri <55 °C za kolo napajanja |
DOPUNSKE INFORMACIJE | |
---|---|
ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc 50 °C) |
ograničenje napona upravljačkog kola | propad napona: 0.2...0.75 Uc 50 °C) |
udarna snaga u VA | 16-16 VA 20 °C) |
kompatibilnost | LC1SK |
snaga držanja u VA | 4.2-4.2 VA 20 °C) |
disipacija toplote | 1.4-1.4 W pri 50/60 Hz |
OKRUžENJE | |
---|---|
Visina | 56 mm |
Temperatura okoline za rad uređaja | -20-50 °C |
Masa proizvoda | 0.132 kg |
Temperatura okoline za skladištenje | -50-70 °C |
zaštitni tretman | TC u skladu sa IEC 60068 |
zaštitni tretman | TC u skladu sa DIN 50015 |
IP stepen zaštite | IP2x u skladu sa VDE 0106 |
nadmorska visina za rad uređaja | 2000 m bez smanjenja karakteristika |
Širina | 27 mm |
Dubina | 55.5 mm |
ODRžIVOST PONUDE | |
---|---|
Informacije o RoHS izuzecima | Da |
Bez žive | Da |
Izjava o zaštiti okoliša | ENVPEP111274EN |
Status održive ponude | Green Premium proizvod |
Propis REACh | referenca sadrži SVHC iznad propisanog praga |
WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
Profil cirkularnosti | N/A |
EU RoHS direktiva | Usaglašeno |
UGOVORNA GARANCIJA | |
---|---|
Garancija | 18 months |
