OSNOVNE INFORMACIJE
napon upravljačkog kola	24 V DC
Grupa proizvoda	TeSys U
podešavanje termičkog preopterećenja	0.35-1.4 A

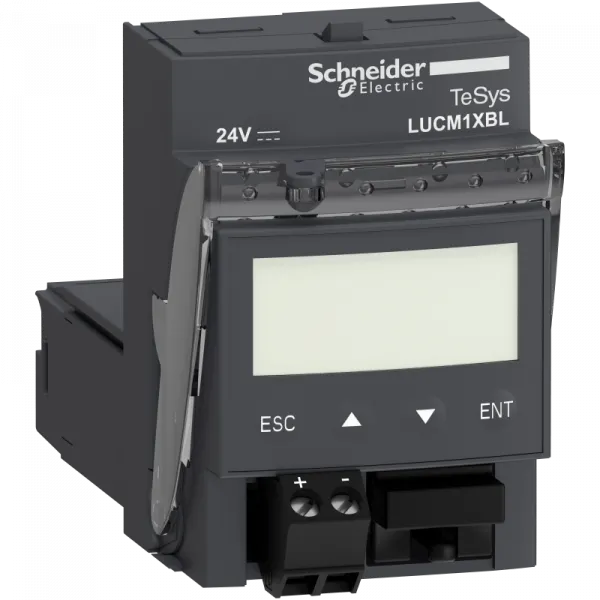

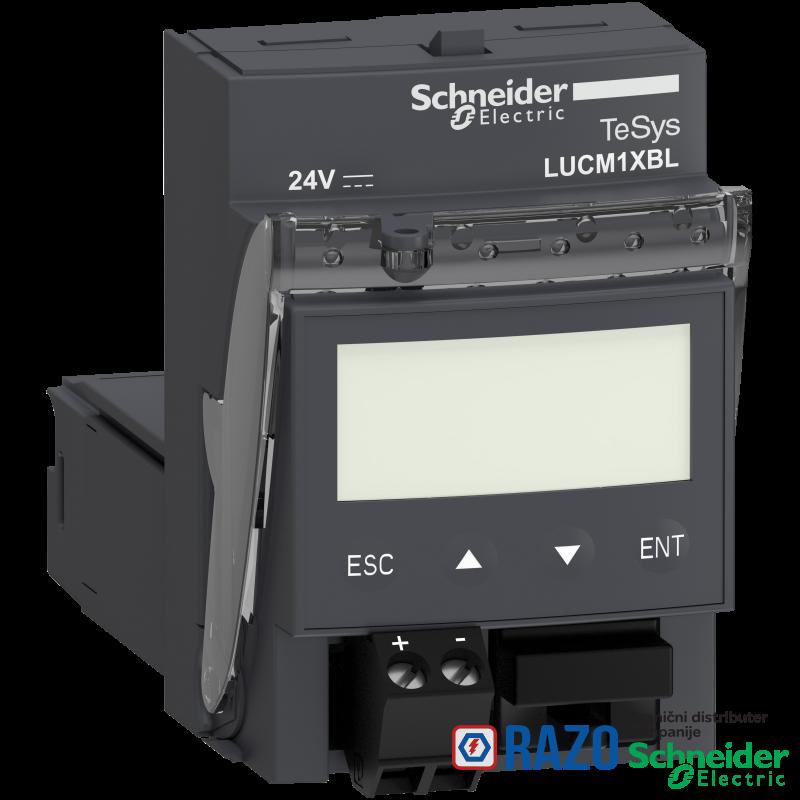

Tip proizvoda ili komponente	multifunkcijska kontrolna jedinica
ime proizvoda	TeSys U
klasa okidanja preopterecenja	klasa 5…30 - ograničenje frekvencije: 50-60 Hz - temperaturna kompenzacija: -25-55 °C u skladu sa IEC 60947-6-2
klasa okidanja preopterecenja	klasa 5…30 - ograničenje frekvencije: 50-60 Hz - temperaturna kompenzacija: -25-55 °C u skladu sa UL 508
grupa proizvoda	TeSys
kategorija upotrebe	AC-43
kategorija upotrebe	AC-44
kategorija upotrebe	AC-41
specifične primene proizvoda	najzahtevnije upravljanje i zaštita, sa displejom
jezik	engleski - podešavanje fabričko podešavanje
jezik	engleski, francuski, nemački, italijanski, španski - podešavanje podesivo
Kompatibilnost proizvoda	LULC031
Kompatibilnost proizvoda	LULC15
Kompatibilnost proizvoda	LUFC00
Kompatibilnost proizvoda	LUFN..
Kompatibilnost proizvoda	LUFV2
Kompatibilnost proizvoda	LULC08
Kompatibilnost proizvoda	LULC033
Kompatibilnost proizvoda	ASILUFC5
Kompatibilnost proizvoda	ASILUFC51
Kompatibilnost proizvoda	LULC09
Kompatibilnost proizvoda	LULC07
snaga motora kW	0.25 kW pri 400...440 V AC 50/60 Hz
Kratko ime uređaja	LUCM

DOPUNSKE INFORMACIJE
reset	automatski reset - podešavanje: podešavanje opsega
reset	ručni - podešavanje: fabričko podešavanje
reset	ručni - podešavanje: podešavanje opsega
reset	daljinski reset - podešavanje: podešavanje opsega
fizički interfejs	RS485 multidrop - priključak(čci): RJ45 - položaj: prednji panel - komunikacioni protokol: Modbus RTU 19200 bit/s
Masa proizvoda	0.175 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-6-2
Lokacija za montiranje	prednja strana
vreme pre reseta	1-1000 sekundi - reset ručni ili automatski reset - podešavanje podesivo
vreme pre reseta	120-120 sekundi - reset ručni - podešavanje fabričko podešavanje
prikazana informacija	prosečna struja (fabričko podešavanje)
prikazana informacija	prosečna struja (podesivo)
prikazana informacija	uzrok poslednjih 5 grešaka (podesivo)
prikazana informacija	struja u fazi (podesivo)
prikazana informacija	struja curenja kroz uzemljenje (podesivo)
prikazana informacija	neuravnoteženost faze (podesivo)
prikazana informacija	termičko stanje motora (podesivo)
tipična potrošnja struje	150 mA pri 24 V DC I maksimalno za vreme zatvaranja sa LUB12
tipična potrošnja struje	200 mA pri 24 V DC I maksimalno za vreme zatvaranja sa LUB32
tipična potrošnja struje	70 mA pri 24 V DC I rms u upotrebi sa sa LUB12
tipična potrošnja struje	75 mA pri 24 V DC I rms u upotrebi sa
Dostupna funkcija	zaštita od gubitka faze i neuravnoteženosti faza
Dostupna funkcija	alarm zaštitne funkcije
Dostupna funkcija	zaštita od preopterećenja i kratkog spoja
Dostupna funkcija	log funkcija
Dostupna funkcija	zemljospojna zaštita
Dostupna funkcija	nadzorna funkcija, indikacija glavnih parametara motora
Dostupna funkcija	razlikovanje prekostrujne greške i greške preopterećenja
Dostupna funkcija	preopterećenje, rad bez opterećenja
Dostupna funkcija	ručni ili automatski reset
Način montiranja	utično
[Ui] nazivni napon izolacije	600 V u skladu sa UL 508
[Ui] nazivni napon izolacije	690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	600 V u skladu sa CSA C22.2 No 14
prag okidanja	14.2 x Ir +/- 20%
displej	2 linije od 12 znakova - displej LCD - engleski - tačno +/- 5 % - rezolucija 1 % od Ir
displej	2 linije od 12 znakova - displej LCD - francuski - tačno +/- 5 % - rezolucija 1 % od Ir
displej	2 linije od 12 znakova - displej LCD - nemački - tačno +/- 5 % - rezolucija 1 % od Ir
displej	2 linije od 12 znakova - displej LCD - italijanski - tačno +/- 5 % - rezolucija 1 % od Ir
displej	2 linije od 12 znakova - displej LCD - španski - tačno +/- 5 % - rezolucija 1 % od Ir
vreme povratka	<= 200 ms
kompatibilnost	LUCM
ograničenje napona upravljačkog kola	20...28 V za DC kolo 24 V u radu
vreme uključenja/isključenja	35 ms otvaranje sa LUB12 za upravljačko kolo
vreme uključenja/isključenja	35 ms otvaranje sa LUB32 za upravljačko kolo
vreme uključenja/isključenja	65 ms zatvaranje sa LUB32 za upravljačko kolo
vreme uključenja/isključenja	75 ms zatvaranje sa LUB12 za upravljačko kolo
bezbedno razdvajanje kola	400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1
bezbedno razdvajanje kola	400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1
tip opterećenja	monofazni motor - hlađenje: samohlađenje, prisilno hlađenje - podešavanje podesivo
tip opterećenja	trofazni motor - hlađenje: samohlađenje, prisilno hlađenje - podešavanje podesivo

OKRUžENJE
Sertifikacija proizvoda	ASEFA
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	ATEX
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	ABS
Sertifikacija proizvoda	CCC
temperatura okoline za rad	-25-60 °C
otpornost na elektromagnetno polje	10 V/m 3 u skladu sa IEC 61000-4-3
otpornost na mikroprekide	3 milisekundi
nerasut udarni talas	1 kV serijski režim u skladu sa IEC 60947-6-2
nerasut udarni talas	2 kV asimetrični napon u skladu sa IEC 60947-6-2
otpornost na udare	10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na udare	15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
otpornost na vibracije	2 gn 5-300 Hz energetski kontakti otvoreni u skladu sa IEC 60068-2-6
otpornost na vibracije	4 gn 5-300 Hz energetski kontakti zatvoreni u skladu sa IEC 60068-2-6
immunity to voltage dips	70 % / 500 ms u skladu sa IEC 61000-4-11
IP stepen zaštite	IP20 prednji panel i ožičeni priključci u skladu sa IEC 60947-1
IP stepen zaštite	IP20 druge strane u skladu sa IEC 60947-1
IP stepen zaštite	IP40 prednji panel, spoljna zona povezivanja u skladu sa IEC 60947-1
standardi	UL 508 tip E, sa faznom pregradom
standardi	EN 60947-6-2
standardi	IEC 60947-6-2
standardi	CSA C22.2 No 14 tip E
Temperatura okoline za skladištenje	-40-85 °C
zaštitni tretman	TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje	8 kV nivo 3 u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV nivo 4 na kontaktu u skladu sa IEC 61000-4-2
nadmorska visina za rad uređaja	2000 m
otpornost na vatru	960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12
otpornost na vatru	650 °C u skladu sa IEC 60695-2-12
otpornost na elektromagnetna polja	10 V u skladu sa IEC 61000-4-6
otpornost na brze prelaze	2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4
otpornost na brze prelaze	4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4
disipacija toplote	1.7-1.7 W za upravljačko kolo sa LUB12
disipacija toplote	1.8-1.8 W za upravljačko kolo sa LUB32
disipacija toplote	0.8-0.8 W za spoljašnje pomoćno kolo

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP080204EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI100414
EU RoHS direktiva	Usaglašeno
