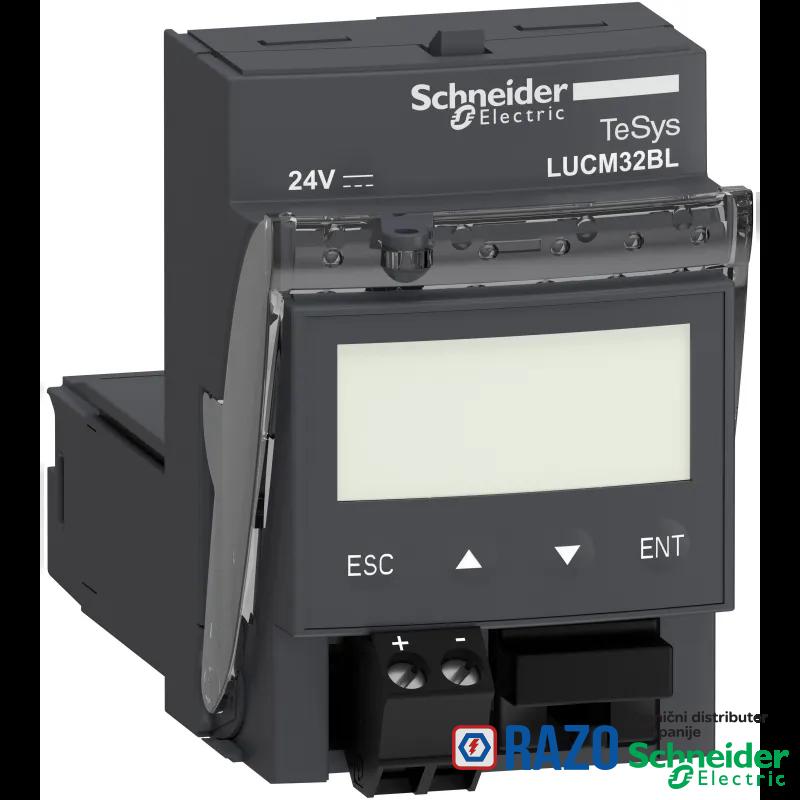

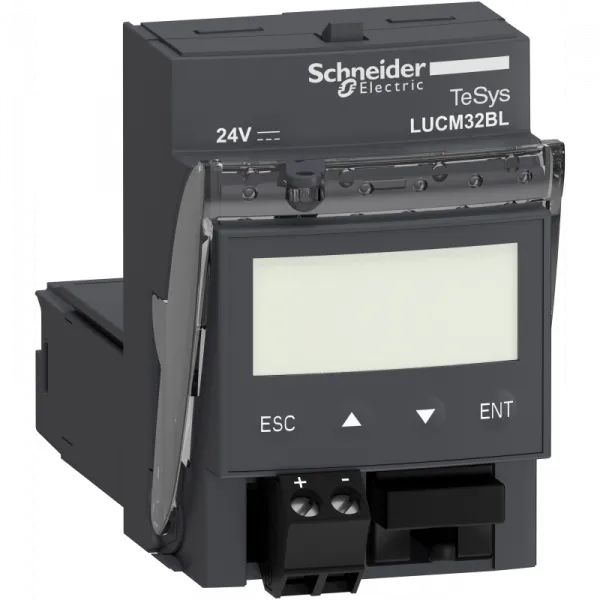

multifunkcionalna kontrolna jedinica LUCM - klasa 5...30 - 8...32 A - 24 V DC

multifunkcionalna kontrolna jedinica LUCM - klasa 5...30 - 8...32 A - 24 V DC

Šifra artikla: LUCM32BL
multifunkcionalna kontrolna jedinica LUCM - klasa 5...30 - 8...32 A - 24 V DC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
72.339,60 RSD
72.339,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
napon upravljačkog kola 24 V DC
Grupa proizvoda TeSys U
podešavanje termičkog preopterećenja 8-32 A
Tip proizvoda ili komponente multifunkcijska kontrolna jedinica
ime proizvoda TeSys U
klasa okidanja preopterecenja klasa 5…30 - ograničenje frekvencije: 50-60 Hz - temperaturna kompenzacija: -25-55 °C u skladu sa IEC 60947-6-2
klasa okidanja preopterecenja klasa 5…30 - ograničenje frekvencije: 50-60 Hz - temperaturna kompenzacija: -25-55 °C u skladu sa UL 508
grupa proizvoda TeSys
kategorija upotrebe AC-43
kategorija upotrebe AC-41
kategorija upotrebe AC-44
specifične primene proizvoda najzahtevnije upravljanje i zaštita, sa displejom
jezik engleski - podešavanje fabričko podešavanje
jezik engleski, francuski, nemački, italijanski, španski - podešavanje podesivo
Kompatibilnost proizvoda ASILUFC5
Kompatibilnost proizvoda LULC08
Kompatibilnost proizvoda LULC031
Kompatibilnost proizvoda LUFV2
Kompatibilnost proizvoda LULC033
Kompatibilnost proizvoda LULC07
Kompatibilnost proizvoda LUFN..
Kompatibilnost proizvoda LULC09
Kompatibilnost proizvoda LULC15
Kompatibilnost proizvoda ASILUFC51
Kompatibilnost proizvoda LUFC00
snaga motora kW 15 kW pri 400...440 V AC 50/60 Hz
snaga motora kW 15 kW pri 500 V AC 50/60 Hz
snaga motora kW 18.5 kW pri 690 V AC 50/60 Hz
Kratko ime uređaja LUCM
DOPUNSKE INFORMACIJE
reset automatski reset - podešavanje: podešavanje opsega
reset ručni - podešavanje: fabričko podešavanje
reset ručni - podešavanje: podešavanje opsega
reset daljinski reset - podešavanje: podešavanje opsega
fizički interfejs RS485 multidrop - priključak(čci): RJ45 - položaj: prednji panel - komunikacioni protokol: Modbus RTU 19200 bit/s
Masa proizvoda 0.175 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-6-2
Lokacija za montiranje prednja strana
vreme pre reseta 1-1000 sekundi - reset ručni ili automatski reset - podešavanje podesivo
vreme pre reseta 120-120 sekundi - reset ručni - podešavanje fabričko podešavanje
prikazana informacija prosečna struja (fabričko podešavanje)
prikazana informacija prosečna struja (podesivo)
prikazana informacija uzrok poslednjih 5 grešaka (podesivo)
prikazana informacija struja u fazi (podesivo)
prikazana informacija struja curenja kroz uzemljenje (podesivo)
prikazana informacija neuravnoteženost faze (podesivo)
prikazana informacija termičko stanje motora (podesivo)
tipična potrošnja struje 150 mA pri 24 V DC I maksimalno za vreme zatvaranja sa LUB12
tipična potrošnja struje 200 mA pri 24 V DC I maksimalno za vreme zatvaranja sa LUB32
tipična potrošnja struje 70 mA pri 24 V DC I rms u upotrebi sa sa LUB12
tipična potrošnja struje 75 mA pri 24 V DC I rms u upotrebi sa
Dostupna funkcija ručni ili automatski reset
Dostupna funkcija nadzorna funkcija, indikacija glavnih parametara motora
Dostupna funkcija preopterećenje, rad bez opterećenja
Dostupna funkcija alarm zaštitne funkcije
Dostupna funkcija zaštita od preopterećenja i kratkog spoja
Dostupna funkcija zaštita od gubitka faze i neuravnoteženosti faza
Dostupna funkcija zemljospojna zaštita
Dostupna funkcija log funkcija
Dostupna funkcija razlikovanje prekostrujne greške i greške preopterećenja
Način montiranja utično
[Ui] nazivni napon izolacije 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 600 V u skladu sa CSA C22.2 No 14
prag okidanja 14.2 x Ir +/- 20%
displej 2 linije od 12 znakova - displej LCD - engleski - tačno +/- 5 % - rezolucija 1 % od Ir
displej 2 linije od 12 znakova - displej LCD - francuski - tačno +/- 5 % - rezolucija 1 % od Ir
displej 2 linije od 12 znakova - displej LCD - nemački - tačno +/- 5 % - rezolucija 1 % od Ir
displej 2 linije od 12 znakova - displej LCD - italijanski - tačno +/- 5 % - rezolucija 1 % od Ir
displej 2 linije od 12 znakova - displej LCD - španski - tačno +/- 5 % - rezolucija 1 % od Ir
vreme povratka <= 200 ms
kompatibilnost LUCM
ograničenje napona upravljačkog kola 20...28 V za DC kolo 24 V u radu
vreme uključenja/isključenja 35 ms otvaranje sa LUB12 za upravljačko kolo
vreme uključenja/isključenja 35 ms otvaranje sa LUB32 za upravljačko kolo
vreme uključenja/isključenja 65 ms zatvaranje sa LUB32 za upravljačko kolo
vreme uključenja/isključenja 75 ms zatvaranje sa LUB12 za upravljačko kolo
bezbedno razdvajanje kola 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1
bezbedno razdvajanje kola 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1
tip opterećenja monofazni motor - hlađenje: samohlađenje, prisilno hlađenje - podešavanje podesivo
tip opterećenja trofazni motor - hlađenje: samohlađenje, prisilno hlađenje - podešavanje podesivo
OKRUžENJE
Sertifikacija proizvoda DNV
Sertifikacija proizvoda GOST
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda ATEX
Sertifikacija proizvoda ABS
Sertifikacija proizvoda BV
Sertifikacija proizvoda GL
Sertifikacija proizvoda ASEFA
Sertifikacija proizvoda CSA
Sertifikacija proizvoda CCC
Sertifikacija proizvoda UL
temperatura okoline za rad -25-60 °C
otpornost na elektromagnetno polje 10 V/m 3 u skladu sa IEC 61000-4-3
otpornost na mikroprekide 3 milisekundi
otpornost na udare 10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na udare 15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
otpornost na vibracije 2 gn 5-300 Hz energetski kontakti otvoreni u skladu sa IEC 60068-2-6
otpornost na vibracije 4 gn 5-300 Hz energetski kontakti zatvoreni u skladu sa IEC 60068-2-6
immunity to voltage dips 70 % / 500 ms u skladu sa IEC 61000-4-11
IP stepen zaštite IP20 prednji panel i ožičeni priključci u skladu sa IEC 60947-1
IP stepen zaštite IP20 druge strane u skladu sa IEC 60947-1
IP stepen zaštite IP40 prednji panel, spoljna zona povezivanja u skladu sa IEC 60947-1
standardi UL 508 tip E, sa faznom pregradom
standardi EN 60947-6-2
standardi IEC 60947-6-2
standardi CSA C22.2 No 14 tip E
Temperatura okoline za skladištenje -40-85 °C
zaštitni tretman TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje 8 kV nivo 3 u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 8 kV nivo 4 na kontaktu u skladu sa IEC 61000-4-2
nadmorska visina za rad uređaja 2000 m
otpornost na vatru 960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12
otpornost na vatru 650 °C u skladu sa IEC 60695-2-12
otpornost na elektromagnetna polja 10 V u skladu sa IEC 61000-4-6
otpornost na brze prelaze 2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4
otpornost na brze prelaze 4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4
disipacija toplote 1.7-1.7 W za upravljačko kolo sa LUB12
disipacija toplote 1.8-1.8 W za upravljačko kolo sa LUB32
disipacija toplote 0.8-0.8 W za spoljašnje pomoćno kolo
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080204EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100414
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
