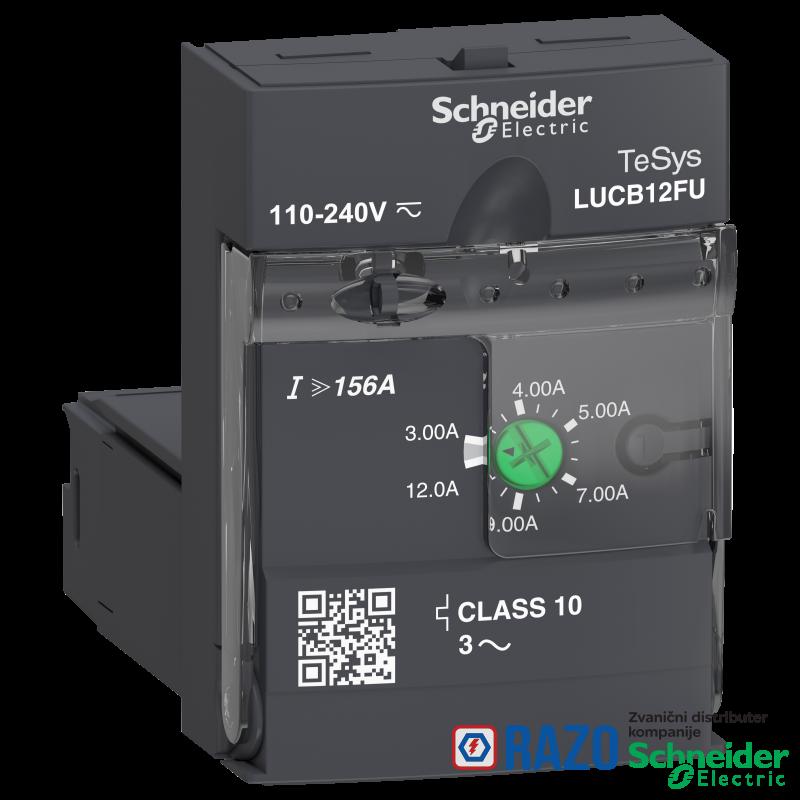

napredna kontrolna jedinica LUCB - klasa 10 - 3...12 A - 110...220 V DC/AC

napredna kontrolna jedinica LUCB - klasa 10 - 3...12 A - 110...220 V DC/AC

Šifra artikla: LUCB12FU
napredna kontrolna jedinica LUCB - klasa 10 - 3...12 A - 110...220 V DC/AC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
12.529,20 RSD
12.529,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
napon upravljačkog kola 110...220 V DC
napon upravljačkog kola 110...240 V AC
Grupa proizvoda TeSys U
podešavanje termičkog preopterećenja 3-12 A
Tip proizvoda ili komponente napredna kontrolna jedinica
ime proizvoda TeSys U
klasa okidanja preopterecenja klasa 10 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa IEC 60947-6-2
klasa okidanja preopterecenja klasa 10 - ograničenje frekvencije: 40-60 Hz - temperaturna kompenzacija: -25-70 °C u skladu sa UL 508
grupa proizvoda TeSys
kategorija upotrebe AC-43
kategorija upotrebe AC-44
kategorija upotrebe AC-41
specifične primene proizvoda osnovna zaštita i napredne funkcije, komunikacioni
Kompatibilnost proizvoda LUFV2
Kompatibilnost proizvoda LUFDA01
Kompatibilnost proizvoda LUFDH11
Kompatibilnost proizvoda LUFN..
Kompatibilnost proizvoda LUFC00
Kompatibilnost proizvoda LUFDA10
Kompatibilnost proizvoda LUFW10
snaga motora kW 9 kW pri 690 V AC 50/60 Hz
snaga motora kW 5.5 kW pri 400...440 V AC 50/60 Hz
snaga motora kW 5.5 kW pri 500 V AC 50/60 Hz
Kratko ime uređaja LUCB
DOPUNSKE INFORMACIJE
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-6-2
Lokacija za montiranje prednja strana
tipična potrošnja struje 25 mA pri 110...240 V AC I rms u upotrebi sa sa LUB12
tipična potrošnja struje 25 mA pri 110...240 V AC I rms u upotrebi sa sa LUB32
tipična potrošnja struje 280 mA pri 110...220 V DC I maksimalno za vreme zatvaranja sa LUB12
tipična potrošnja struje 280 mA pri 110...220 V DC I maksimalno za vreme zatvaranja sa LUB32
tipična potrošnja struje 280 mA pri 110...240 V AC I maksimalno za vreme zatvaranja sa LUB12
tipična potrošnja struje 280 mA pri 110...240 V AC I maksimalno za vreme zatvaranja sa LUB32
tipična potrošnja struje 35 mA pri 110...220 V DC I rms u upotrebi sa sa LUB12
tipična potrošnja struje 35 mA pri 110...220 V DC I rms u upotrebi sa sa LUB32
Dostupna funkcija zemljospojna zaštita
Dostupna funkcija zaštita od gubitka faze i neuravnoteženosti faza
Dostupna funkcija zaštita od preopterećenja i kratkog spoja
Dostupna funkcija ručni reset
Način montiranja utično
[Ui] nazivni napon izolacije 600 V u skladu sa UL 508
[Ui] nazivni napon izolacije 690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 600 V u skladu sa CSA C22.2 No 14
prag okidanja 14.2 x Ir +/- 20%
kompatibilnost LUCB
ograničenje napona upravljačkog kola 88...242 V za DC kolo 110...220 V u radu
ograničenje napona upravljačkog kola 88...264 V za AC kolo 110...240 V u radu
vreme uključenja/isključenja 35 ms otvaranje sa LUB12 za upravljačko kolo
vreme uključenja/isključenja 35 ms otvaranje sa LUB32 za upravljačko kolo
vreme uključenja/isključenja 50 ms zatvaranje sa LUB12 za upravljačko kolo
vreme uključenja/isključenja 50 ms zatvaranje sa LUB32 za upravljačko kolo
bezbedno razdvajanje kola 400 V SELV između upravljačkog i pomoćnog kola u skladu sa IEC 60947-1
bezbedno razdvajanje kola 400 V SELV između upravljačkog ili pomoćnog kola i glavnog kola u skladu sa IEC 60947-1
tip opterećenja trofazni motor - hlađenje: samohlađenje
OKRUžENJE
Sertifikacija proizvoda ABS
Sertifikacija proizvoda GOST
Sertifikacija proizvoda CCC
Sertifikacija proizvoda ATEX
Sertifikacija proizvoda CSA
Sertifikacija proizvoda BV
Sertifikacija proizvoda GL
Sertifikacija proizvoda DNV
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda ASEFA
Sertifikacija proizvoda UL
temperatura okoline za rad -25-70 °C
otpornost na elektromagnetno polje 10 V/m 3 u skladu sa IEC 61000-4-3
otpornost na mikroprekide 3 milisekundi
nerasut udarni talas 1 kV serijski režim u skladu sa IEC 60947-6-2
nerasut udarni talas 2 kV asimetrični napon u skladu sa IEC 60947-6-2
otpornost na udare 10 gn energetski kontakti otvoreni u skladu sa IEC 60068-2-27
otpornost na udare 15 gn energetski kontakti zatvoreni u skladu sa IEC 60068-2-27
otpornost na vibracije 2 gn 5-300 Hz energetski kontakti otvoreni u skladu sa IEC 60068-2-6
otpornost na vibracije 4 gn 5-300 Hz energetski kontakti zatvoreni u skladu sa IEC 60068-2-6
immunity to voltage dips 70 % / 500 ms u skladu sa IEC 61000-4-11
IP stepen zaštite IP20 prednji panel i ožičeni priključci u skladu sa IEC 60947-1
IP stepen zaštite IP20 druge strane u skladu sa IEC 60947-1
IP stepen zaštite IP40 prednji panel, spoljna zona povezivanja u skladu sa IEC 60947-1
standardi UL 508 tip E, sa faznom pregradom
standardi EN 60947-6-2
standardi IEC 60947-6-2
standardi CSA C22.2 No 14 tip E
Temperatura okoline za skladištenje -40-85 °C
zaštitni tretman TH u skladu sa IEC 60068
otpornost na elektrostatičko pražnjenje 8 kV nivo 3 u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 8 kV nivo 4 na kontaktu u skladu sa IEC 61000-4-2
nadmorska visina za rad uređaja 2000 m
otpornost na vatru 960 °C delovi koji podržavaju promenljive komponente u skladu sa IEC 60695-2-12
otpornost na vatru 650 °C u skladu sa IEC 60695-2-12
otpornost na elektromagnetna polja 10 V u skladu sa IEC 61000-4-6
otpornost na brze prelaze 2 kV klasa 3 serijska veza u skladu sa IEC 61000-4-4
otpornost na brze prelaze 4 kV klasa 4 sva kola izuzev za serijsku vezu u skladu sa IEC 61000-4-4
disipacija toplote 2-2 W za upravljačko kolo sa LUB12
disipacija toplote 3-3 W za upravljačko kolo sa LUB32
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP080204EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI100414
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
