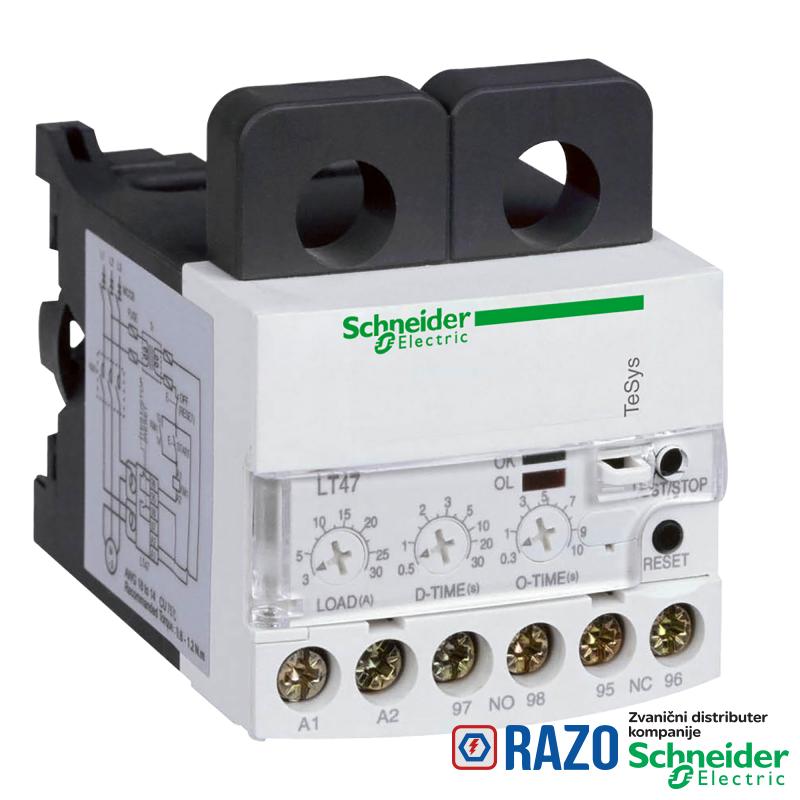

TeSys LT47 elektronski prekostrujni relej-automatski- 5...60 A - 200...240 V AC

TeSys LT47 elektronski prekostrujni relej-automatski- 5...60 A - 200...240 V AC

Šifra artikla: LT4760M7A
TeSys LT47 elektronski prekostrujni relej-automatski- 5...60 A - 200...240 V AC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
17.041,20 RSD
17.041,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ui] nazivni napon izolacije kolo napajanja: 600 V AC u skladu sa CSA
[Ui] nazivni napon izolacije kolo napajanja: 600 V AC u skladu sa UL
[Ui] nazivni napon izolacije kolo napajanja: 690 V AC u skladu sa IEC 60947-4-1
Grupa proizvoda TeSys LT elektronski prekostrujni relej
podešavanje termičkog preopterećenja 5-60 A
Upotreba releja preopterećenje Imax > Ipodešeno
Upotreba releja zaključan rotor, mehaničko zaglavljivanje I > 3 x Ipodešeno
Upotreba releja osetljivost na gubitak faze
Tip proizvoda ili komponente elektronski prekostrujni relej
ime proizvoda TeSys LT
[Us] nazivni napon napajanja 200...240 V AC
Primena uređaja zaštita
Kratko ime uređaja LT47
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
opseg vremena 1...120 s - tip upravljanja R-vreme
opseg vremena 0.3...30 s - tip upravljanja O-vreme
Mrežna frekvencija 50...60 Hz
lokalna signalizacija 1 LED (zelena)
lokalna signalizacija 1 LED (crvena)
Visina 70.3 mm
sastav pomoćnog kontakta 1 NO + 1 NC
[Ith] dozvoljena termička struja u vazduhu 3 A za signalno kolo
prag okidanja 5...50 A
moment pritezanja signalno kolo: 1.7 N.m M3.5
način upravljanja automatski: reset
držač za montažu šina
kompatibilnost LT47
elektromagnetna kompatibilnost otpornost na elektrostatička pražnjenja: 8 kV u vazduhu (na otvorenom) u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost otpornost na elektrostatička pražnjenja: 6 kV direktno u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost emisije vezane sa vodovima: klasa A u skladu sa EN 55011
elektromagnetna kompatibilnost otpornost na elektromagnetne smetnje: 10 V/m u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost otpornost na brze prelaze: 2 kV u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost izdržljivost udara: 6 kV u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost visokofrekventne smetnje emisije vezane sa vodovima: 10 V u skladu sa IEC 61000-4-6
Širina 71 mm
Dubina 77.2 mm
pripadajući osigurač 3 A gG za signalno kolo
pripadajući osigurač 3 A BS za signalno kolo
Masa proizvoda 0.192 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV
povezivanje - priključci signalno kolo: vijčani priključni blokovi 1 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci signalno kolo: vijčani priključni blokovi 1 1-2.5 mm² - krutost kabla: fleksibilni bez kablovskog završetka
povezivanje - priključci signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni sa kablovskim završetkom
povezivanje - priključci signalno kolo: vijčani priključni blokovi 2 1-2.5 mm² - krutost kabla: fleksibilni bez kablovskog završetka
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Mehanička robusnost udara: 15 Gn za 11 ms u skladu sa IEC 60068-2-7
Mehanička robusnost vibracije: 4 gn u skladu sa IEC 60068-2-6
Temperatura okoline za skladištenje -30-80 °C
Standardi IEC 60255-6
Standardi IEC 60947
zaštitni tretman TH u skladu sa IEC 60068
nadmorska visina za rad uređaja 2000 m
temperatura okoline za rad -25-60 °C bez promene karakteristika u skladu sa IEC 60947-4-1
dielektrična snaga 2 kV pri 50 Hz u skladu sa IEC 60255-5
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP20 u skladu sa VDE 0106
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Informacije o RoHS izuzecima Da
Bez žive Da
Bez toksičnih teških metala Da
EU RoHS direktiva Usaglašeno
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
