OSNOVNE INFORMACIJE
reset	automatski reset
napon upravljačkog kola	24...230 V AC 50/60 Hz
napon upravljačkog kola	24...230 V DC
Grupa proizvoda	LT3
Tip proizvoda ili komponente	zaštitne termistorske jedinice

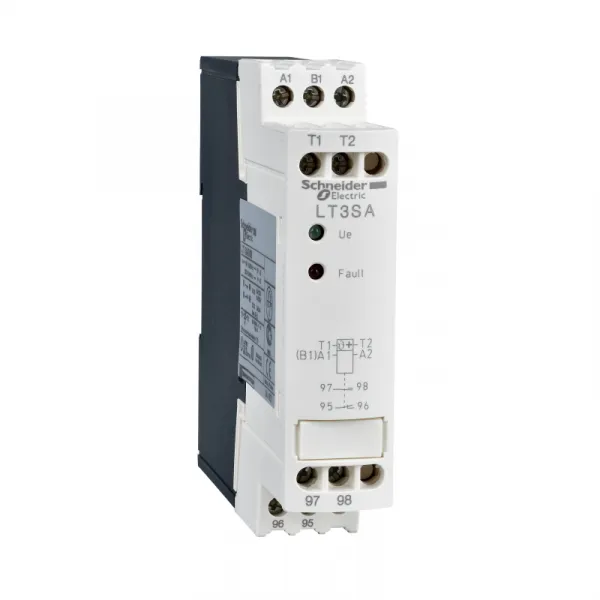

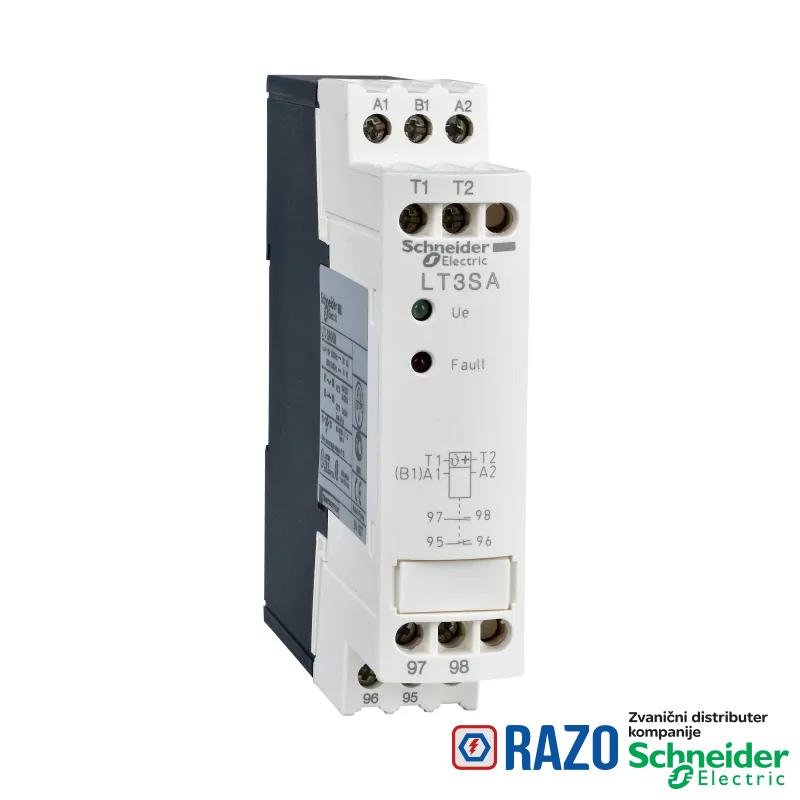

Kratko ime uređaja	LT3SA

DOPUNSKE INFORMACIJE
[Ui] nazivni napon izolacije	izlaz kontrolnog releja: 500 V AC
tip i sastav kontakta	2 C/O više vrsta napona
Visina	100 mm
ograničenje napona upravljačkog kola	0.8...1.1 Uc
[Ith] dozvoljena termička struja u vazduhu	5 A za izlaz kontrolnog releja
broj sondi	0-6
moment pritezanja	0.8 N.m
[Uimp] nazivni napon impulsa	2.5 kV
[Ue] nazivni napon	250 V AC 50/60 Hz za izlaz kontrolnog releja
uslovi upotrebe	povezivanje sondi 400 m >1 mm²
uslovi upotrebe	povezivanje sondi 500 m >1.5 mm²
snaga držanja W	1-1 W
kompatibilnost	LT3SA
snaga držanja VA	2.5-2.5 VA
otpornost	1500-1650 Ω reset
otpornost	2700-3100 Ω okidanje
signalna funkcija	indikacija greške
signalna funkcija	indikacija napona
nazivna snaga u VA	100 VA pri 220 V - električna trajnost: 500000 ciklusa
Širina	22.5 mm
Dubina	100 mm
maximum short circuit detection resistance	20 Ω
naponski ulaz	< 2.5 V (1500 Ω) za sondu
naponski ulaz	< 7.5 V (4000 Ω) za sondu u skladu sa IEC 60034-11
povezivanje - priključci	kolo napajanja: kavezni priključak 1 kabl(ovi) 0.75-2.5 mm²fleksibilni sa
povezivanje - priključci	kolo napajanja: kavezni priključak 1 kabl(ovi) 0.75-2.5 mm²jednožični sa
povezivanje - priključci	kolo napajanja: kavezni priključak 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: kavezni priključak 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci	kolo napajanja: kavezni priključak 2 kabl(ovi) 0.75-2.5 mm²fleksibilni sa
povezivanje - priključci	kolo napajanja: kavezni priključak 2 kabl(ovi) 0.75-2.5 mm²jednožični sa
povezivanje - priključci	kolo napajanja: kavezni priključak 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci	kolo napajanja: kavezni priključak 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
Masa proizvoda	0.22 kg
prekidna moć	2 A pri 24 V DC DC-13
prekidna moć	3 A pri 250 V AC AC-16
prekidna moć	6 A pri 120 V AC AC-16
zamenjivost sonde	oznaka A u skladu sa IEC 60034-11
Tip upravljanja	automatski reset

OKRUžENJE
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
otpornost na vibracije	1 gn 25...150 Hz u skladu sa IEC 60068-2-6
otpornost na vibracije	2.5 g 2...25 Hz u skladu sa IEC 60068-2-6
Temperatura okoline za rad uređaja	-25-60 °C
temperatura okoline za skladištenje	-40-85 °C u skladu sa IEC 60068-2-1
temperatura okoline za skladištenje	-40-85 °C u skladu sa IEC 60068-2-2
Standardi	IEC 60034-11
Standardi	VDE 0660
nadmorska visina za rad uređaja	<= 1500 m bez promene karakteristika usled temperature
nadmorska visina za rad uređaja	> 1500...3000 m sa promenom karakteristika usled temperature
elektromagnetna kompatibilnost	otpornost na elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost	otpornost na brze prelaze nivo 3 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost	otpornost udara 1.2/50-8/20 nivo 4 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost	osetljivost na elektromagnetna polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost	otpornost na mikroprekide i propade napona u skladu sa IEC 61000-4-11
otpornost na udare	5 gn 11 ms u skladu sa IEC 60068-2-27
IP stepen zaštite	IP20 u skladu sa IEC 60529
IP stepen zaštite	IP20 u skladu sa VDE 0106

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1102029EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110229EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Usaglašeno
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
