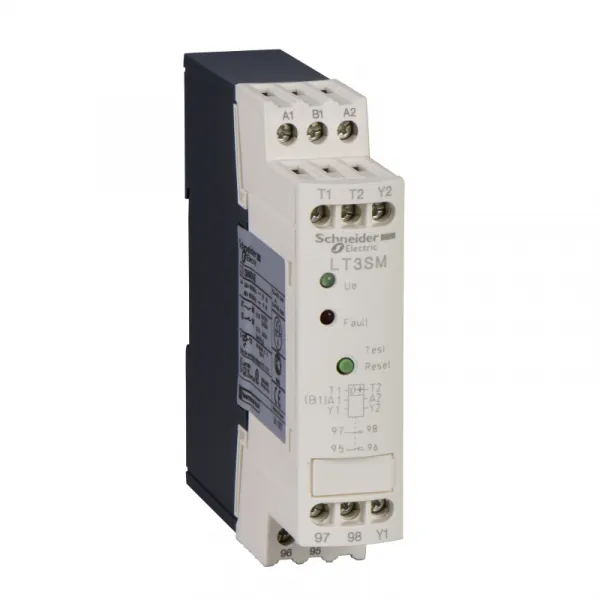

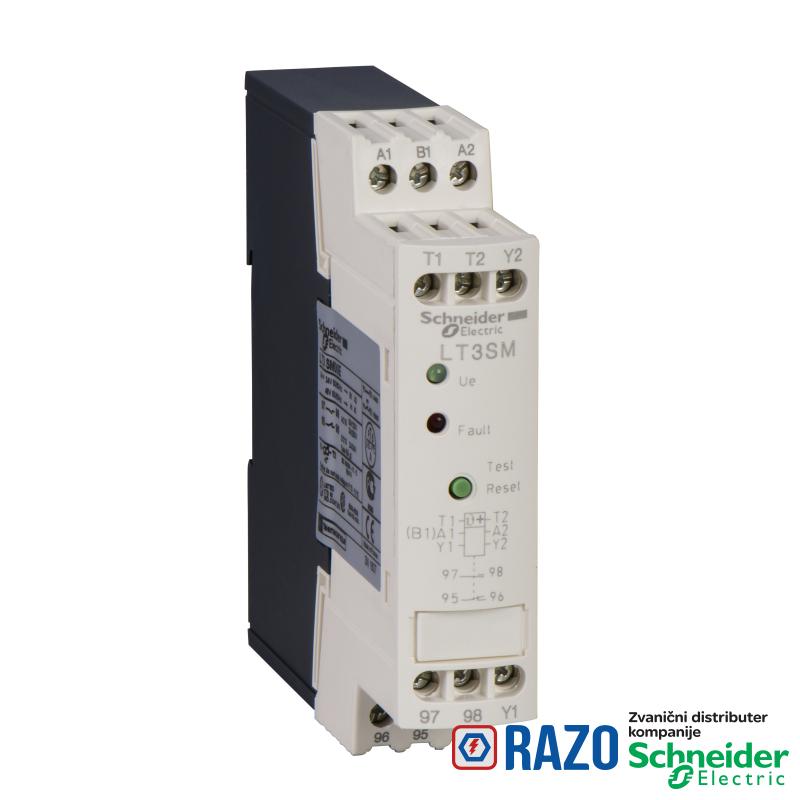

relej za PTC sonde TeSys - LT3 sa ručnim resetom - 115 V - 1 NO + 1 NC

relej za PTC sonde TeSys - LT3 sa ručnim resetom - 115 V - 1 NO + 1 NC

Šifra artikla: LT3SM00M
relej za PTC sonde TeSys - LT3 sa ručnim resetom - 115 V - 1 NO + 1 NC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
39.652,80 RSD
39.652,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
reset ručni
napon upravljačkog kola 115...230 V AC 50/60 Hz
Grupa proizvoda LT3
Tip proizvoda ili komponente zaštitne termistorske jedinice
Kratko ime uređaja LT3SM
DOPUNSKE INFORMACIJE
[Ui] nazivni napon izolacije izlaz kontrolnog releja: 500 V AC
tip i sastav kontakta 1 NC + 1 NO dvojni napon
Visina 100 mm
ograničenje napona upravljačkog kola 0.85...1.1 Uc
[Ith] dozvoljena termička struja u vazduhu 5 A za izlaz kontrolnog releja
broj sondi 0-6
moment pritezanja 0.8 N.m
[Uimp] nazivni napon impulsa 2.5 kV
[Ue] nazivni napon 250 V AC 50/60 Hz za izlaz kontrolnog releja
uslovi upotrebe povezivanje sondi 1000 m >2.5 mm²
uslovi upotrebe povezivanje sondi 500 m >1.5 mm²
snaga držanja W 1-1 W
kompatibilnost LT3SM
snaga držanja VA 2.5-2.5 VA
otpornost 1500-1650 Ω reset
otpornost 2700-3100 Ω okidanje
signalna funkcija indikacija greške
signalna funkcija indikacija napona
nazivna snaga u VA 100 VA pri 220 V - električna trajnost: 500000 ciklusa
Širina 22.5 mm
Dubina 100 mm
maximum short circuit detection resistance 20 Ω
naponski ulaz < 2.5 V (1500 Ω) za sondu
naponski ulaz < 7.5 V (4000 Ω) za sondu u skladu sa IEC 60034-11
povezivanje - priključci kolo napajanja: kavezni priključak 1 kabl(ovi) 0.75-2.5 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: kavezni priključak 1 kabl(ovi) 0.75-2.5 mm²jednožični sa
povezivanje - priključci kolo napajanja: kavezni priključak 1 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: kavezni priključak 1 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: kavezni priključak 2 kabl(ovi) 0.75-2.5 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: kavezni priključak 2 kabl(ovi) 0.75-2.5 mm²jednožični sa
povezivanje - priključci kolo napajanja: kavezni priključak 2 kabl(ovi) 1-2.5 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: kavezni priključak 2 kabl(ovi) 1-2.5 mm²jednožični bez kablovskog završetka
Masa proizvoda 0.22 kg
prekidna moć 2 A pri 24 V DC DC-13
prekidna moć 3 A pri 250 V AC AC-16
prekidna moć 6 A pri 120 V AC AC-16
zamenjivost sonde oznaka A u skladu sa IEC 60034-11
Tip upravljanja ručni test
Tip upravljanja ručni reset
OKRUžENJE
Sertifikacija proizvoda LROS (Lloyds register of shipping)
otpornost na vibracije 1 gn 25...150 Hz u skladu sa IEC 60068-2-6
otpornost na vibracije 2.5 g 2...25 Hz u skladu sa IEC 60068-2-6
Temperatura okoline za rad uređaja -25-60 °C
temperatura okoline za skladištenje -40-85 °C u skladu sa IEC 60068-2-1
temperatura okoline za skladištenje -40-85 °C u skladu sa IEC 60068-2-2
Standardi IEC 60034-11
Standardi VDE 0660
nadmorska visina za rad uređaja <= 1500 m bez promene karakteristika usled temperature
nadmorska visina za rad uređaja > 1500...3000 m sa promenom karakteristika usled temperature
elektromagnetna kompatibilnost otpornost na elektrostatička pražnjenja nivo 3 u skladu sa IEC 61000-4-2
elektromagnetna kompatibilnost otpornost na brze prelaze nivo 3 u skladu sa IEC 61000-4-4
elektromagnetna kompatibilnost otpornost udara 1.2/50-8/20 nivo 4 u skladu sa IEC 61000-4-5
elektromagnetna kompatibilnost osetljivost na elektromagnetna polja nivo 3 u skladu sa IEC 61000-4-3
elektromagnetna kompatibilnost otpornost na mikroprekide i propade napona u skladu sa IEC 61000-4-11
otpornost na udare 5 gn 11 ms u skladu sa IEC 60068-2-27
IP stepen zaštite IP20 u skladu sa IEC 60529
IP stepen zaštite IP20 u skladu sa VDE 0106
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti ENVEOLI1102029EN
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110229EN
Status održive ponude Green Premium proizvod
EU RoHS direktiva Usaglašeno
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
