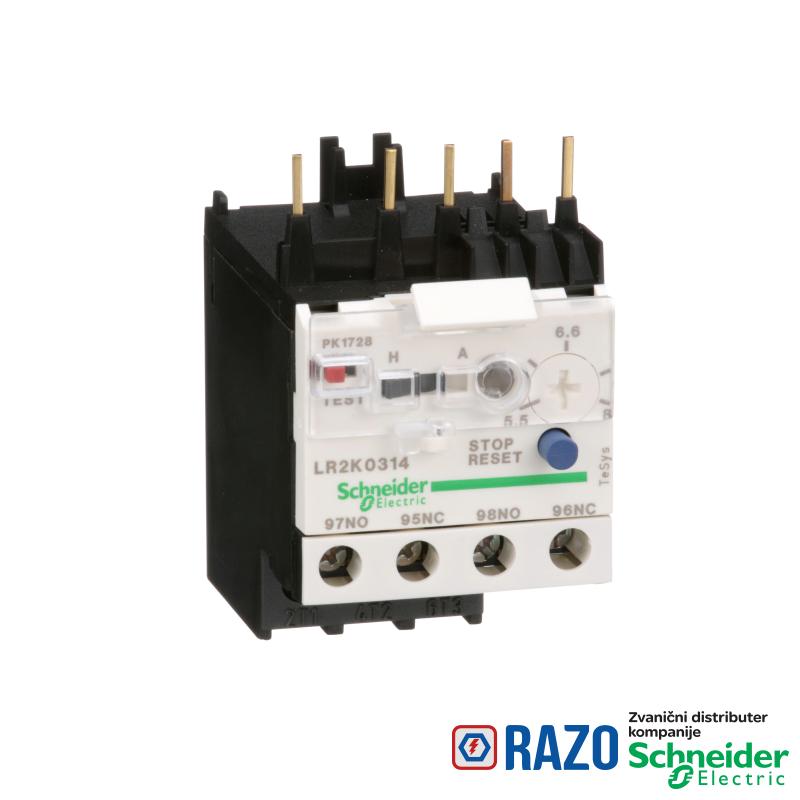

TeSys K - diferencijalni termički relej - 5.5...8 A - klasa 10A

TeSys K - diferencijalni termički relej - 5.5...8 A - klasa 10A

Šifra artikla: LR2K0314
TeSys K - diferencijalni termički relej - 5.5...8 A - klasa 10A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
5.800,80 RSD
5.800,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa BS 4941
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947
[Ui] nazivni napon izolacije kolo napajanja: 750 V u skladu sa VDE 0110 grupa C
[Ui] nazivni napon izolacije kolo napajanja: 600 V u skladu sa CSA C22.2 No 14
Grupa proizvoda TeSys K releji preopterećenja
Tip mreže DC
Tip mreže AC
podešavanje termičkog preopterećenja 5.5-8 A
Upotreba releja zaštita motora
Tip proizvoda ili komponente diferencijalni termički relej preopterećenja
ime proizvoda TeSys LRK
Kompatibilnost proizvoda LC7K
Kompatibilnost proizvoda LC1K
Kompatibilnost proizvoda LP4K
Kompatibilnost proizvoda LP1K
klasa okidanja preopterecenja klasa 10A u skladu sa IEC 60947-4-1
Kratko ime uređaja LR2K
grupa proizvoda TeSys
DOPUNSKE INFORMACIJE
snaga disipacije po polu 2 W
Mrežna frekvencija <= 400 Hz
lokalna signalizacija indikator okidanja (žuta)
Visina 58 mm
sastav pomoćnog kontakta 1 NO + 1 NC
[Ith] dozvoljena termička struja u vazduhu 6 A za signalno kolo
osetljivost gubitka faze da u skladu sa IEC 60947-4-1
[Ue] nazivni napon <= 690 V za kolo napajanja
[Ue] nazivni napon 690 V AC AC-15 za signalno kolo
[Ue] nazivni napon 250 V DC DC-13 za signalno kolo
moment pritezanja 1.3 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja 1.3 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
način upravljanja crvena taster: test funkcija okidanja
način upravljanja plava taster: zaustavljanje i ručni reset
način upravljanja izborni prekidač: ručno ili automatski reset
držač za montažu ispod kontaktora
držač za montažu ploča, sa posebnim priborom
držač za montažu šina, sa posebnim priborom
kompatibilnost LR2K
Širina 45 mm
Dubina 65 mm
pripadajući osigurač 6 A gG za signalno kolo u skladu sa VDE 0660
pripadajući osigurač 6 A gG za signalno kolo u skladu sa IEC 60947
Masa proizvoda 0.145 kg
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1.5-4 mm²jednožični
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 0.75-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 1 kabl(ovi) 0.34-2.5 mm²fleksibilni sa
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 0.34-1.5 mm²fleksibilni sa
[Uimp] nazivni podnosivi impulsni napon 6 kV
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Mehanička robusnost udara NO kontakt: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost udara NC kontakt: 10 Gn za 11 ms u skladu sa IEC 60068-2-27
Mehanička robusnost vibracije NO kontakt: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
Mehanička robusnost vibracije NC kontakt: 2 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
otpornost na plamen V1 u skladu sa UL 94
otpornost na plamen zahtev 2 u skladu sa NF F 16-101
otpornost na plamen zahtev 2 u skladu sa NF F 16-102
Temperatura okoline za skladištenje -40-70 °C
Standardi VDE 0660
Standardi NF C 63-650
Standardi IEC 60947
Standardi BS 4941
zaštitni tretman TC u skladu sa IEC 60068
zaštitni tretman TC u skladu sa DIN 50016
nadmorska visina za rad uređaja 2000 m bez promene karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
temperatura okoline za rad -20-55 °C bez promene karakteristika u skladu sa IEC 60947
temperatura okoline za rad -30-60 °C sa promenom karakteristika u skladu sa IEC 60947
IP stepen zaštite IP2x u skladu sa IEC 60529
ODRžIVOST PONUDE
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Informacije o RoHS izuzecima Da
Bez žive Da
EU RoHS direktiva Usaglašeno
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
UGOVORNA GARANCIJA
Garancija 18 months
