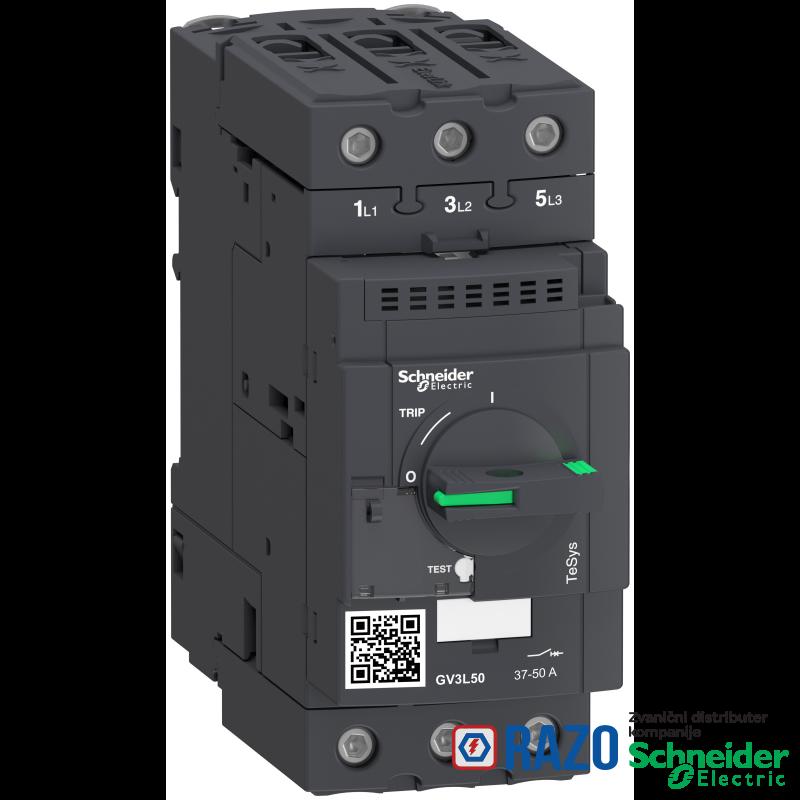

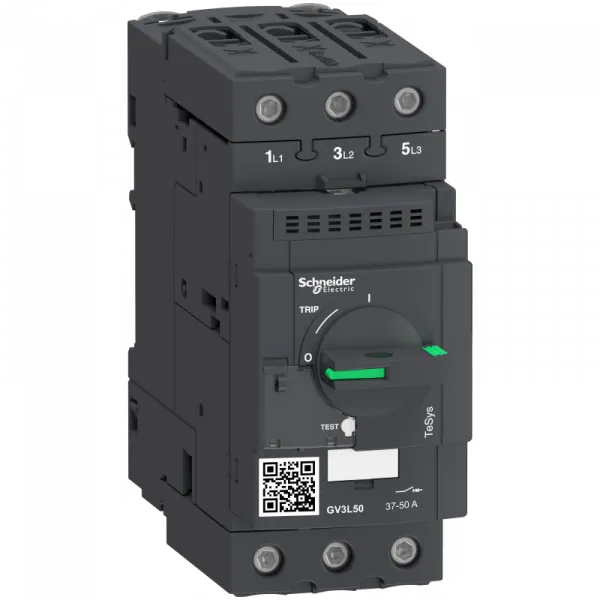

TeSys GV3 - prekidač - prekostrujna zaštita - 50 A - EverLink BTR priključci

TeSys GV3 - prekidač - prekostrujna zaštita - 50 A - EverLink BTR priključci

Šifra artikla: GV3L50
TeSys GV3 - prekidač - prekostrujna zaštita - 50 A - EverLink BTR priključci
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
29.377,20 RSD
29.377,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda TeSys GV3
Tip mreže AC
prekostrujna zaštita 700-700 A
Tip proizvoda ili komponente prekidač
ime proizvoda TeSys GV3
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
kategorija upotrebe AC-3 u skladu sa IEC 60947-4-1
grupa proizvoda TeSys
[Ics] servisna prekidna moć 100 % pri 230/240 V AC 50/60 Hz
[Ics] servisna prekidna moć 100 % pri 400/415 V AC 50/60 Hz
[Ics] servisna prekidna moć 100 % pri 440 V AC 50/60 Hz
[Ics] servisna prekidna moć 50 % pri 500 V AC 50/60 Hz
[Ics] servisna prekidna moć 50 % pri 690 V AC 50/60 Hz
prekidna moć 100 kA Icu pri 230/240 V AC 50/60 Hz
prekidna moć 50 kA Icu pri 440 V AC 50/60 Hz
prekidna moć 12 kA Icu pri 500 V AC 50/60 Hz
prekidna moć 6 kA Icu pri 690 V AC 50/60 Hz
prekidna moć 50 kA Icu pri 400/415 V AC 50/60 Hz
Broj polova 3P
frekvencija mreže 50/60 Hz
Primena uređaja motor
Kratko ime uređaja GV3L
tehnologija zaštitne jedinice strujna
DOPUNSKE INFORMACIJE
mehanička robusnost udara: 15 Gn za 11 ms uključen uređaj u skladu sa IEC 60068-2-27
mehanička robusnost udara: 30 Gn za 11 ms uključen uređaj u skladu sa IEC 60068-2-27
mehanička robusnost vibracije: 4 Gn, 5...300 Hz u skladu sa IEC 60068-2-6
[In] nazivna struja 50 A
[Ue] nazivni radni napon 690 V AC 50/60 Hz u skladu sa IEC 60947-2
Visina 132 mm
povezivanje - priključci EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm² jednožični
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² jednožični
povezivanje - priključci EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci EverLink BTR vijčani priključak 1 kabl(ovi) 1-35 mm² fleksibilni sa
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² fleksibilni sa
osetljivost gubitka faze da
snaga motora kW 22-22 kW pri 400/415 V AC 50/60 Hz
snaga motora kW 30-30 kW pri 500 V AC 50/60 Hz
snaga motora kW 45-45 kW pri 690 V AC 50/60 Hz
maximum operating rate 25 ciklusa/h
radni položaj bilo koja pozicija
Masa proizvoda 0.96 kg
način fiksiranja 35 mm simetrična DIN šina: kačenjem
način fiksiranja panel: pričvršćivanje zavrtnjem (with 3 x M4 screws)
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
Tip upravljanja zakretna ručica
električna trajnost 50000 ciklusa za AC-3 pri 415 V
pogodno za izolaciju da u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz u skladu sa IEC 60947-2
moment pritezanja 5 N.m na EverLink BTR vijčani priključak 25-25 mm²
moment pritezanja 8 N.m na EverLink BTR vijčani priključak 35-35 mm²
direktni priključak bez
mehanička trajnost 50000 ciklusa
kompatibilnost GV3L
Širina 55 mm
Dubina 136 mm
OKRUžENJE
Sertifikacija proizvoda BV
Sertifikacija proizvoda ABS
Sertifikacija proizvoda DNV-GL
Sertifikacija proizvoda EAC
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda CCC
IK stepen zaštite IK09
temperatura okoline za rad -20-60 °C
Standardi EN/IEC 60947-2
Standardi EN/IEC 60947-1
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja 0...3000 m
Otpornost na vatru 960 °C u skladu sa IEC 60695-2-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060901EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
