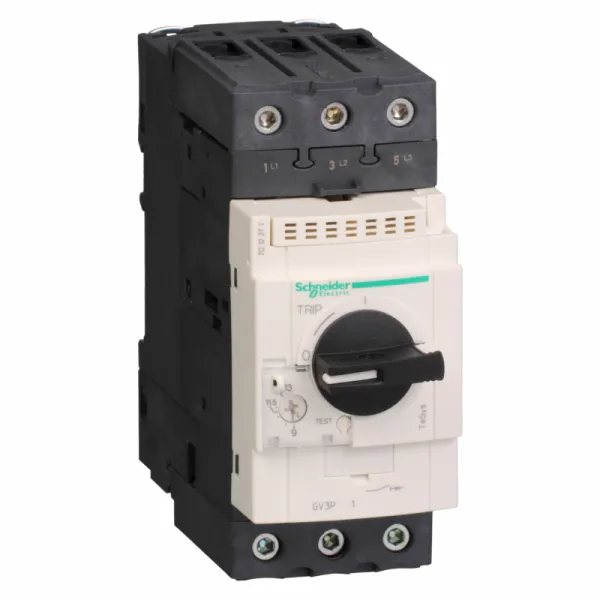

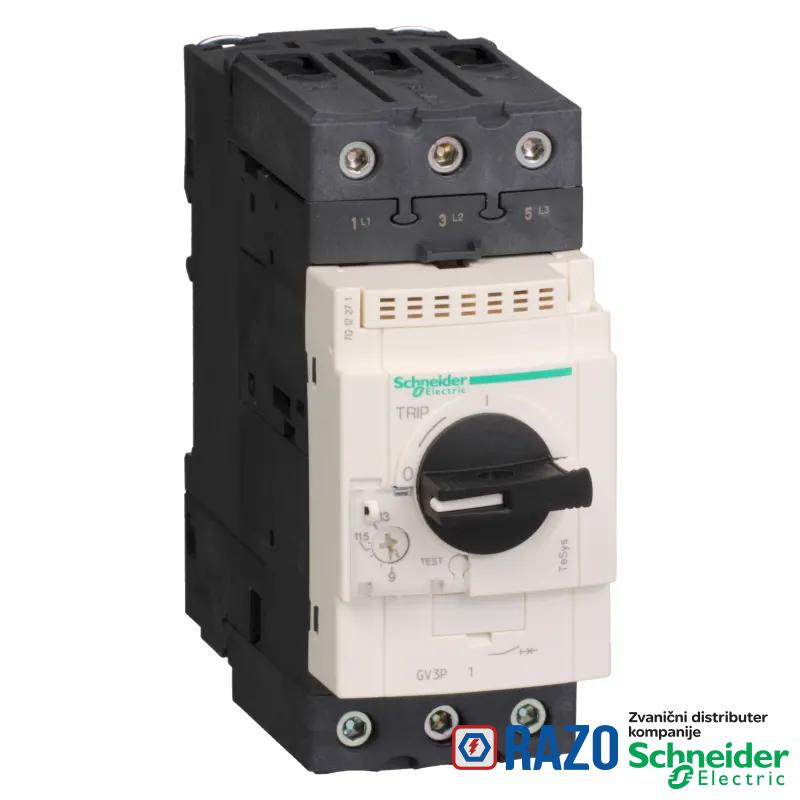

TeSys GV3 - prekidač - termomagnetna zaštita - 9…13A - EverLink BTR priključci

TeSys GV3 - prekidač - termomagnetna zaštita - 9…13A - EverLink BTR priključci

Šifra artikla: GV3P13
TeSys GV3 - prekidač - termomagnetna zaštita - 9…13A - EverLink BTR priključci
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
23.733,60 RSD
23.733,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda TeSys GV3
Tip proizvoda ili komponente prekidač
ime proizvoda TeSys GV3
grupa proizvoda TeSys
Primena uređaja motor
Kratko ime uređaja GV3P
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
[In] nazivna struja 13 A
[Ue] nazivni radni napon 690 V AC 50/60 Hz u skladu sa IEC 60947-2
Visina 132 mm
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² jednožični
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci EverLink BTR vijčani priključak 2 kabl(ovi) 1-25 mm² fleksibilni sa
osetljivost gubitka faze da u skladu sa IEC 60947-4-1
vremensko opterećenje neprekidno u skladu sa IEC 60947-4-1
Tip mreže AC
prekostrujna zaštita 182-182 A
[Ith] dozvoljena termička struja u vazduhu 13 A u skladu sa IEC 60947-4-1
snaga motora kW 5.5-5.5 kW pri 400/415 V AC 50/60 Hz
snaga motora kW 7.5-7.5 kW pri 500 V AC 50/60 Hz
snaga motora kW 11-11 kW pri 690 V AC 50/60 Hz
maximum operating rate 25 ciklusa/h
radni položaj bilo koja pozicija
kategorija upotrebe AC-3 u skladu sa IEC 60947-4-1
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
Masa proizvoda 0.96 kg
način fiksiranja 35 mm simetrična DIN šina: kačenjem
način fiksiranja panel: pričvršćivanje zavrtnjem (with 3 x M4 screws)
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 100 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 100 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
Tip upravljanja zakretna ručica
snaga disipacije po polu 8 W
električna trajnost 50000 ciklusa za AC-3 pri 440 V In
prekidna moć 100 kA Icu pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 100 kA Icu pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 6 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 12 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz u skladu sa IEC 60947-2
veličina zaštitne jedinice 9-13 A
moment pritezanja 5 N.m na EverLink BTR vijčani priključak 25-25 mm²
moment pritezanja 8 N.m na EverLink BTR vijčani priključak 35-35 mm²
direktni priključak bez
mehanička trajnost 50000 ciklusa
Broj polova 3P
kompatibilnost GV3P
Širina 55 mm
Dubina 136 mm
frekvencija mreže 50/60 Hz u skladu sa IEC 60947-4-1
OKRUžENJE
Sertifikacija proizvoda ATEX
Sertifikacija proizvoda UL
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda BV
Sertifikacija proizvoda CCC
Sertifikacija proizvoda LROS (u postupku)
Sertifikacija proizvoda DNV
Sertifikacija proizvoda RINA
Sertifikacija proizvoda GL
IK stepen zaštite IK09
temperatura okoline za rad -20-60 °C
Standardi EN/IEC 60947-4-1
Standardi EN/IEC 60947-2
Standardi CSA C22.2 No 14-05 tip E
Standardi EN/IEC 60947-1
Standardi UL 508 tip E
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m
Otpornost na vatru 960 °C u skladu sa IEC 60695-2-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP060901EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
