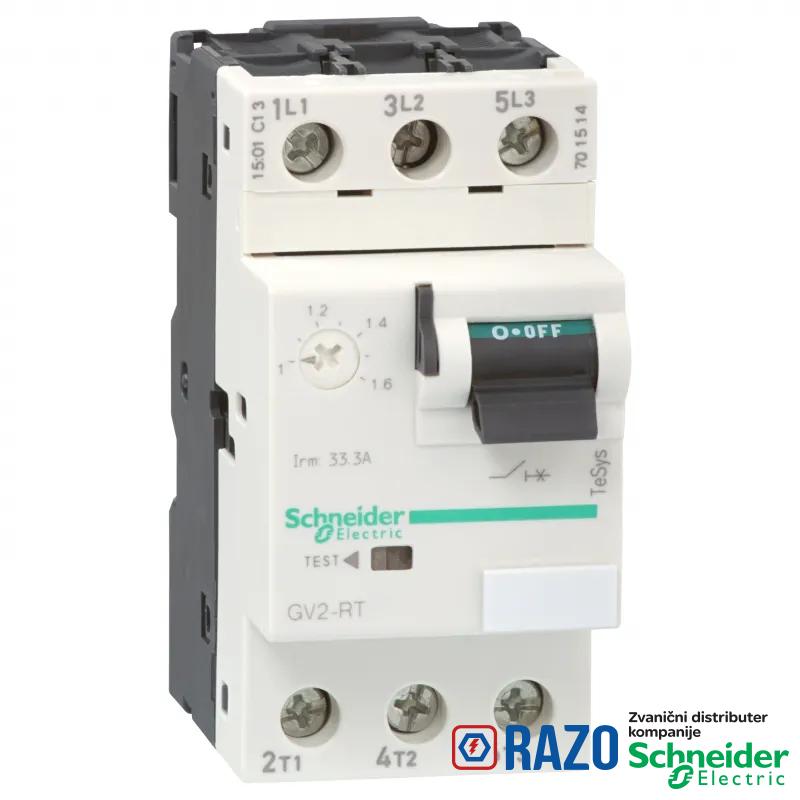

TeSys GV2 - prekidač - termomagnetna zaštita - 17…23 A - vijčani priključak

TeSys GV2 - prekidač - termomagnetna zaštita - 17…23 A - vijčani priključak

Šifra artikla: GV2RT21
TeSys GV2 - prekidač - termomagnetna zaštita - 17…23 A - vijčani priključak
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
19.520,40 RSD
19.520,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda TeSys GV2
Tip proizvoda ili komponente prekidač
ime proizvoda TeSys GV2
grupa proizvoda TeSys
Primena uređaja motor
Kratko ime uređaja GV2RT
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
[In] nazivna struja 23 A
[Ue] nazivni radni napon 690 V AC 50/60 Hz u skladu sa IEC 60947-2
Visina 89 mm
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² jednožični
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-4 mm² fleksibilni sa
osetljivost gubitka faze da u skladu sa IEC 60947-4-1
vremensko opterećenje neprekidno u skladu sa IEC 60947-4-1
Tip mreže AC
prekostrujna zaštita 400-400 A
[Ith] dozvoljena termička struja u vazduhu 23 A u skladu sa IEC 60947-4-1
snaga motora kW 5.5-5.5 kW pri 220/230 V AC 50/60 Hz zaštita motora od visoke vršne struje
snaga motora kW 9-9 kW pri 400/415 V AC 50/60 Hz zaštita motora od visoke vršne struje
snaga motora kW 11-11 kW pri 400/415 V AC 50/60 Hz zaštita motora od visoke vršne struje
snaga motora kW 11-11 kW pri 440 V AC 50/60 Hz zaštita motora od visoke vršne struje
snaga motora kW 11-11 kW pri 500 V AC 50/60 Hz zaštita motora od visoke vršne struje
snaga motora kW 18.5-18.5 kW pri 690 V AC 50/60 Hz zaštita motora od visoke vršne struje
maximum operating rate 25 ciklusa/h
radni položaj bilo koja pozicija
kategorija upotrebe AC-3 u skladu sa IEC 60947-4-1
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
način fiksiranja 35 mm simetrična DIN šina: kačenjem
način fiksiranja panel: pričvršćivanje zavrtnjem (with adaptor plate)
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
Tip upravljanja ručica
snaga disipacije po polu 2.5 W
električna trajnost 100000 ciklusa za AC-3 pri 440 V
prekidna moć 3 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 15 kA Icu pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 4 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 220/230 V AC 50/60 Hz u skladu sa IEC 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz u skladu sa IEC 60947-2
veličina zaštitne jedinice 17-23 A
moment pritezanja 1.7 N.m na vijčani priključni blokovi
direktni priključak bez
mehanička trajnost 100000 ciklusa
Broj polova 3P
kompatibilnost GV2RT
Širina 45 mm
Dubina 78.5 mm
frekvencija mreže 50/60 Hz u skladu sa IEC 60947-4-1
OKRUžENJE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda CCC
Sertifikacija proizvoda UL
IK stepen zaštite IK04
temperatura okoline za rad -20-60 °C
Standardi IEC 60947-1
Standardi NF C 79-130
Standardi NF C 63-120
Standardi VDE 0660
Standardi UL 508
Standardi IEC 60947-2
Standardi EN 60204
Standardi NF C 63-650
Standardi CSA C22.2
Standardi IEC 60947-4-1
Standardi VDE 0113
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja 2000 m
Otpornost na vatru 960 °C u skladu sa IEC 60695-2-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP121004EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
