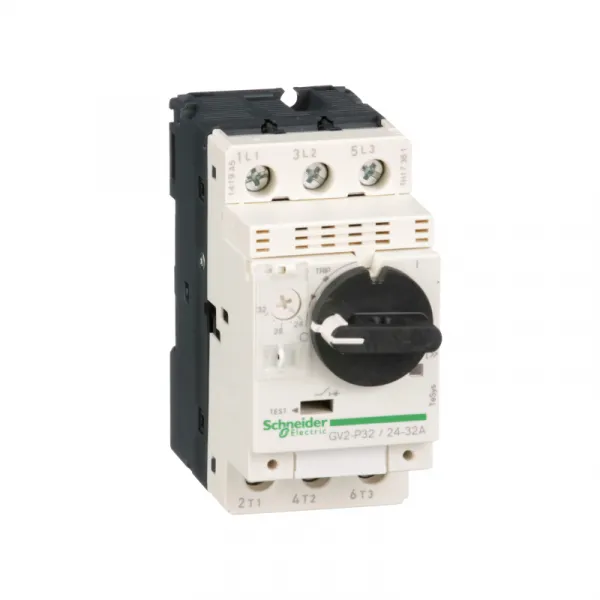

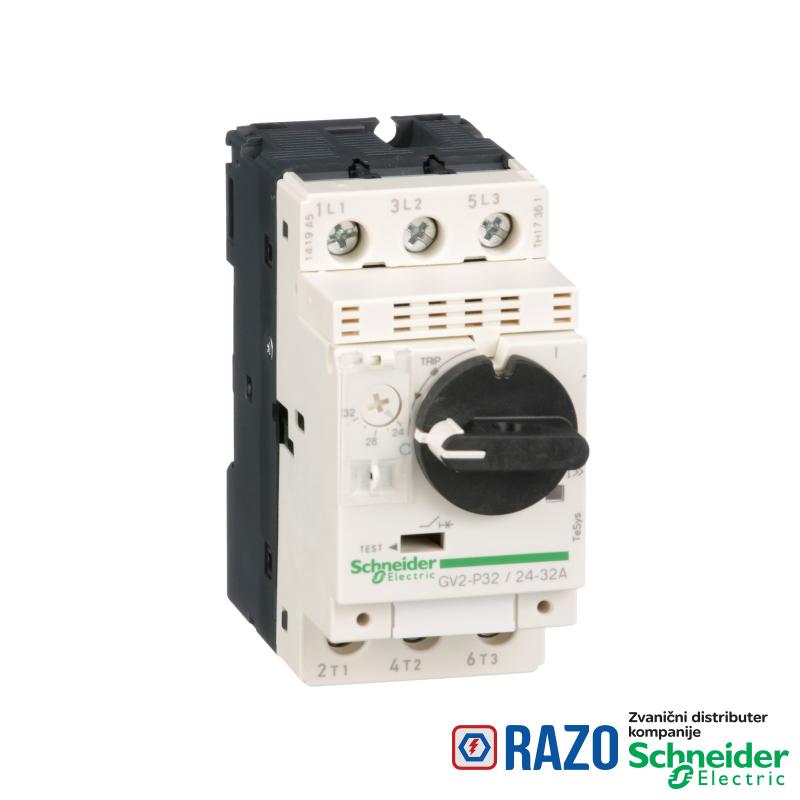

TeSys GV2 - motorni prekidač - termomagnetna zaštita - 24…32 A

TeSys GV2 - motorni prekidač - termomagnetna zaštita - 24…32 A

Šifra artikla: GV2P32
TeSys GV2 - motorni prekidač - termomagnetna zaštita - 24…32 A
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
21.015,60 RSD
21.015,60 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda TeSys GV2
Tip proizvoda ili komponente prekidač
ime proizvoda TeSys GV2
grupa proizvoda TeSys
Primena uređaja motor
Kratko ime uređaja GV2P
tehnologija zaštitne jedinice termomagnetna
DOPUNSKE INFORMACIJE
[In] nazivna struja 32 A
[Ue] nazivni radni napon 690 V AC 50/60 Hz u skladu sa IEC 60947-2
Visina 89 mm
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² jednožični
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka
povezivanje - priključci vijčani priključni blokovi 2 kabl(ovi) 1-4 mm² fleksibilni sa
osetljivost gubitka faze da u skladu sa IEC 60947-4-1
vremensko opterećenje neprekidno u skladu sa IEC 60947-4-1
Tip mreže AC
prekostrujna zaštita 416-416 A
[Ith] dozvoljena termička struja u vazduhu 32 A u skladu sa IEC 60947-4-1
snaga motora kW 15-15 kW pri 400/415 V AC 50/60 Hz
snaga motora kW 18.5-18.5 kW pri 500 V AC 50/60 Hz
snaga motora kW 22-22 kW pri 690 V AC 50/60 Hz
maximum operating rate 25 ciklusa/h
radni položaj bilo koja pozicija
kategorija upotrebe AC-3 u skladu sa IEC 60947-4-1
kategorija upotrebe kategorija A u skladu sa IEC 60947-2
način fiksiranja 35 mm simetrična DIN šina: kačenjem
način fiksiranja panel: pričvršćivanje zavrtnjem (with 2 x M4 screws)
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 100 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 50 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć 75 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
Tip upravljanja zakretna ručica
snaga disipacije po polu 2.5 W
električna trajnost 100000 ciklusa za AC-3 pri 440 V
prekidna moć 100 kA Icu pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 10 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 4 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 20 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć 50 kA Icu pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2
pogodno za izolaciju da u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 690 V AC 50/60 Hz u skladu sa IEC 60947-2
veličina zaštitne jedinice 24-32 A
moment pritezanja 1.7 N.m na vijčani priključni blokovi
direktni priključak bez
mehanička trajnost 100000 ciklusa
Broj polova 3P
kompatibilnost GV2P
Širina 45 mm
Dubina 97 mm
frekvencija mreže 50/60 Hz u skladu sa IEC 60947-4-1
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda UL 508 tip E
Sertifikacija proizvoda GL
Sertifikacija proizvoda TSE
Sertifikacija proizvoda BV
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda EAC
Sertifikacija proizvoda EZU
Sertifikacija proizvoda UL
Sertifikacija proizvoda DNV
Sertifikacija proizvoda CSA
Sertifikacija proizvoda RINA
Sertifikacija proizvoda ATEX
IK stepen zaštite IK04
temperatura okoline za rad -20-60 °C
Standardi EN 60204
Standardi IEC 60947-2
Standardi VDE 0660
Standardi NF C 63-650
Standardi NF C 79-130
Standardi IEC 60947-4-1
Standardi VDE 0113
Standardi NF C 63-120
Standardi CSA C22.2
Standardi UL 508
Standardi IEC 60947-1
Temperatura okoline za skladištenje -40-80 °C
zaštitni tretman TH
IP stepen zaštite IP20 u skladu sa IEC 60529
nadmorska visina za rad uređaja 2000 m
Otpornost na vatru 960 °C u skladu sa IEC 60695-2-1
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP121004EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti N/A
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months
