| OSNOVNE INFORMACIJE | |
|---|---|
| primena kontaktora | osvetljenje |
| primena kontaktora | upravljanje motorom |
| primena kontaktora | grejanje |

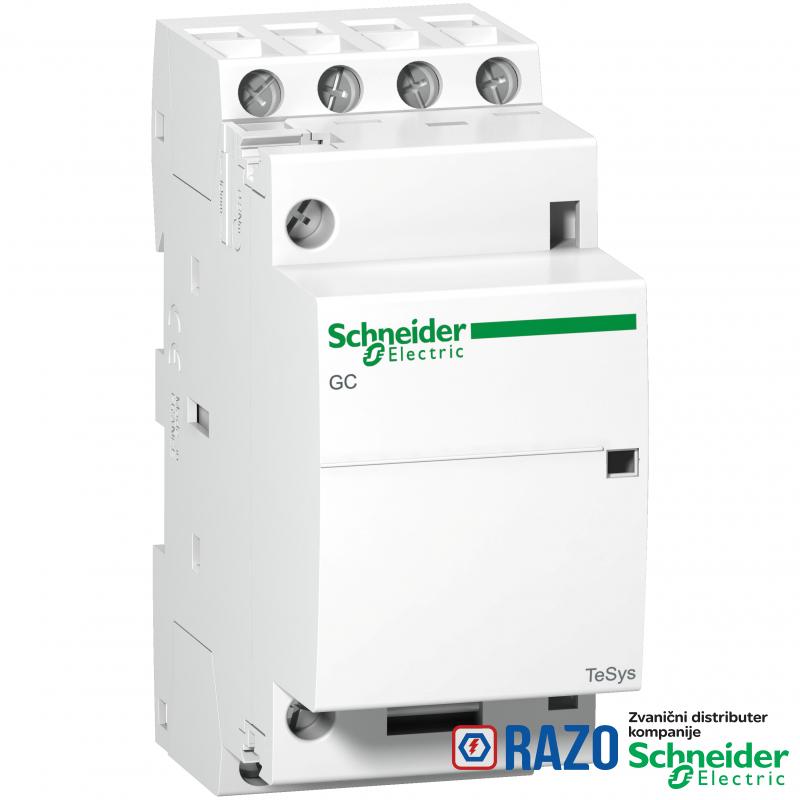

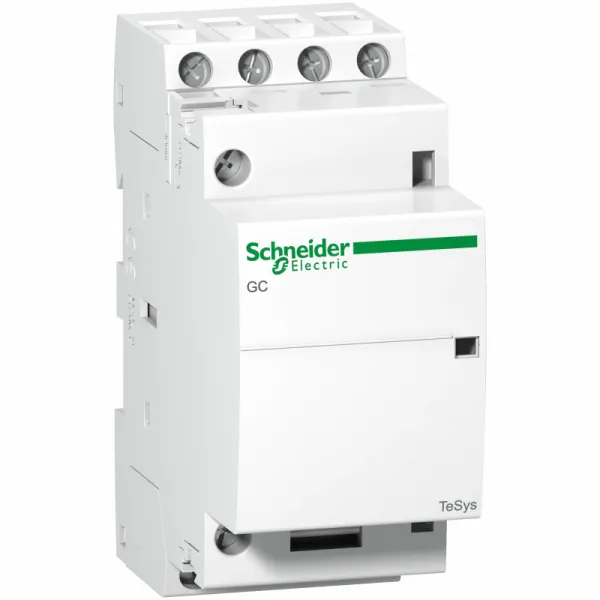

| Tip proizvoda ili komponente | modularni kontaktor |
| ime proizvoda | TeSys GC |
| grupa proizvoda | TeSys |
| Kratko ime uređaja | GC25 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 24 V AC 50 Hz |
| [Ue] nazivni napon | <= 250 V AC |
| snaga disipacije po polu | 1.6 W |
| prosečna impedansa | 2.5 mΩ - Ith 25 A 50 Hz za kolo napajanja |
| ograničenje napona upravljačkog kola | propad napona: 0.2...0.75 Uc pri 50 Hz 50 °C) |
| ograničenje napona upravljačkog kola | u radu: 0.85...1.1 Uc pri 50 Hz 50 °C) |
| [Ith] dozvoljena termička struja u vazduhu | 25 A pri <50 °C za kolo napajanja |
| Standardi | IEC 60947-5 |
| Standardi | IEC 61095 |
| Nosači za montažu | DIN šina |
| tip upravljačkog kola | AC pri 50 Hz |
| nazivna prekidna moć | 68 A pri 400 V za kolo napajanja u skladu sa IEC 61095 |
| Irms nazivna moć uključenja | 68 A pri 400 V AC za kolo napajanja u skladu sa IEC 61095 |
| pripadajući osigurač | 25 A GL pri <= 440 V za kolo napajanja |
| udarna snaga u VA | 34-34 VA 50 Hz 20 °C) |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 2.5-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1.5-1.5 mm²fleksibilni sa |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 6-6 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 4-4 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 2.5-2.5 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 2.5-2.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1.5-1.5 mm²fleksibilni sa |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1.5-1.5 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1.5-1.5 mm²jednožični bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 6-6 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 4-4 mm²fleksibilni bez kablovskog završetka |
| povezivanje - priključci | kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 6-6 mm²fleksibilni sa |
| raspored kontakata | 4 NC |
| Tip upravljanja | daljinsko upravljanje |
| kategorija upotrebe | AC-7B |
| kategorija upotrebe | AC-7A |
| [Ui] nazivni napon izolacije | 500 V u skladu sa IEC 61095 |
| [Ui] nazivni napon izolacije | 500 V u skladu sa VDE 0110 |
| Način montiranja | sistemom na klik |
| maksimalni radni ciklus | 300 ciklusa/h pri <50 °C |
| električna trajnost | AC-7A: 100000 ciklusa |
| električna trajnost | AC-7B: 100000 ciklusa |
| moment pritezanja | upravljačko kolo: 0.8 N.m - na vijčani priključni blokovi |
| moment pritezanja | kolo napajanja: 0.8 N.m - na vijčani priključni blokovi |
| [Ie] nazivna struja | 25 A AC-7A |
| [Ie] nazivna struja | 8.5 A AC-7B |
| mehanička trajnost | 1000000 ciklusa |
| Broj polova | 4P |
| kompatibilnost | modularni standardni kontaktor |
| snaga držanja u VA | 4.6-4.6 VA 50 Hz 20 °C) |
| Radni položaj | 30°/vertikalno |
| vreme uključenja/isključenja | 10...25 ms otvaranje |
| vreme uključenja/isključenja | 10...30 ms zatvaranje |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 200 A pri <40 °C - 10 s za kolo napajanja |
| [Icw] kratkotrajna podnosiva struja kratkog spoja | 62 A pri <40 °C - 30 s za kolo napajanja |
| disipacija toplote | 1.6-1.6 W pri 50/60 Hz |
| OKRUžENJE | |
|---|---|
| Mehanička robusnost | udara kontaktor nije u radu: 10 Gn za 11 ms |
| Mehanička robusnost | udara na kontaktor u radu: 15 Gn za 11 ms |
| Mehanička robusnost | vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz |
| Mehanička robusnost | vibracije na kontaktor u radu: 3 Gn, 5...300 Hz |
| Visina | 85 mm |
| Temperatura okoline za rad uređaja | -5-50 °C |
| ukupan broj 18 mm modula | 2 |
| Masa proizvoda | 0.23 kg |
| Temperatura okoline za skladištenje | -40-70 °C |
| zaštitni tretman | TC |
| IP stepen zaštite | IP40 u skladu sa VDE 0106 (u ormanu) |
| IP stepen zaštite | IP20 u skladu sa VDE 0106 |
| Količina po setu | set od 6 |
| boja | bela |
| Širina | 36 mm |
| Dubina | 62.5 mm |
| Nadmorska visina za rad | <= 3000 m |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110308EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
