OSNOVNE INFORMACIJE
[Us] nazivni napon	24 V DC - 20...20 %
Grupa proizvoda	Preventa Safety detekcija

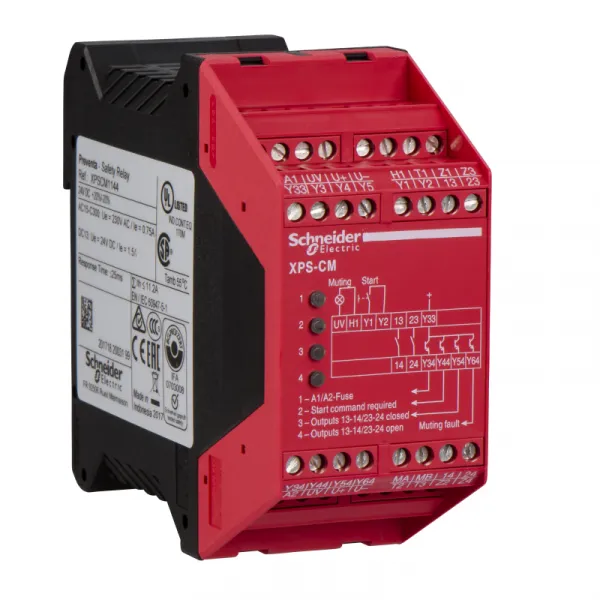

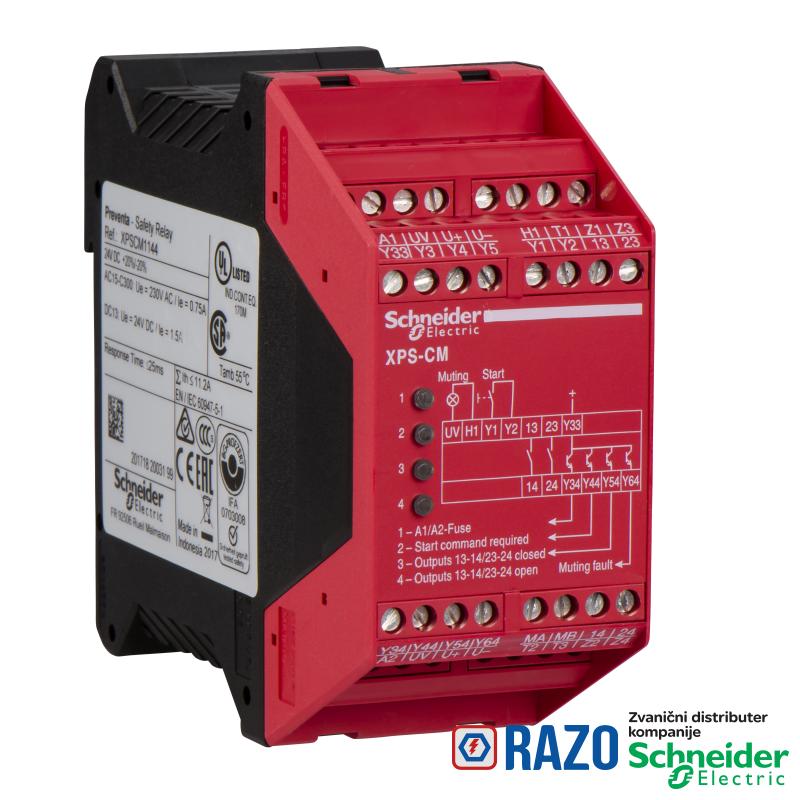

Tip proizvoda ili komponente	sigurnosni modul
broj ulaza	2 (priključak(čci) MA, MB) za "muting" funkciju
broj ulaza	4 (priključak(čci) Z1, Z2, Z3, Z4) za senzor
ime sigurnosnog modula	XPSCM
tip izlaza	relej 2 NO (13-14, 23-24), beznaponski
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 1 x 0.14...1 x 2.5 mm² jednožični ili fleksibilni bez kablovskog završetka
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 1 x 0.25...1 x 1.5 mm² fleksibilni sa kablovskim završetkom, sa podnožjem
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 1 x 0.25...1 x 2.5 mm² fleksibilni sa kablovskim završetkom, bez podnožja
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 2 x 0.14...2 x 0.75 mm² jednožični ili fleksibilni bez kablovskog završetka
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 2 x 0.25...2 x 1 mm² fleksibilni sa kablovskim završetkom, bez podnožja
povezivanje - priključci	neodvojivi vijčani priključni blokovi, 2 x 0.5...2 x 1.5 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
kompatibilnost ulaza	XC granični prekidač za "muting" funkciju
kompatibilnost ulaza	XU2M18PP340... za "muting" funkciju
kompatibilnost ulaza	XU2S18PP340... (infracrveni) za senzor
kompatibilnost ulaza	XU9M18PP340... za "muting" funkciju
broj dodatnih kola	0
naponski ulaz	24 V DC za senzor
naponski ulaz	24 V DC (priključak(čci) U+, U-) za "muting" funkciju
sigurnosni modul	za nadzor fotoelektričnog senzora sa jednim zrakom
podaci o sigurnosnoj pouzdanosti	MTTFd = 16.6 godina u skladu sa EN/ISO 13849-1
podaci o sigurnosnoj pouzdanosti	DC = 95.5 % u skladu sa EN/ISO 13849-1
podaci o sigurnosnoj pouzdanosti	PFV = 3.12E-7 1/h u skladu sa EN/IEC 61508
podaci o sigurnosnoj pouzdanosti	PFHd = 3.12E-7 1/h u skladu sa EN/IEC 62061
funkcije modula	ugrađena "muting" funkcija
sigurnosni nivo	može dostići kategoriju 2 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1
sigurnosni nivo	može dostići SILCL 1 sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/IEC 62061
sigurnosni nivo	može dostići PL = c sa podesnim kontrolnim sistemom i ukoliko je uređaj pravilno ožičen u skladu sa EN/ISO 13849-1

DOPUNSKE INFORMACIJE
maksimalno trajanje "mute" funkcije	60 s (- 10...30 %)
izlazna termička struja	5.6 A po releju
izlazna termička struja	11 A maksimalno
Maksimalna potrošnja u W	15 W
minimalni izlazni napon	17 V za relejni izlaz
minimalna izlazna struja	10 mA za relejni izlaz
struja ulaza	200 mA za "muting" funkciju
pripadajući osigurač	4 A gG za relejni izlaz u skladu sa DIN VDE 0660 deo 200
pripadajući osigurač	4 A gG za relejni izlaz u skladu sa EN/IEC 60947-5-1
pripadajući osigurač	6 A brzi osigurač za relejni izlaz u skladu sa DIN VDE 0660 deo 200
pripadajući osigurač	6 A brzi osigurač za relejni izlaz u skladu sa EN/IEC 60947-5-1
[Uimp] nazivni podnosivi impulsni napon	4 kV prenaponska kategorija III u skladu sa DIN VDE 0110 delovi 1 i 2
[Uimp] nazivni podnosivi impulsni napon	4 kV prenaponska kategorija III u skladu sa EN/IEC 60947-5-1
lokalna signalizacija	1 LED, funkcija status elektronskog internog osigurača
lokalna signalizacija	1 LED, funkcija ponovno pokretanje
lokalna signalizacija	1 LED, funkcija sigurnosni izlaz - zatvoren
lokalna signalizacija	1 LED, funkcija sigurnosni izlaz - otvoren
lokalna signalizacija	1 inkandescentna lampica, funkcija "muting" potrošnja: 4-6.5 W
[Ui] nazivni napon izolacije	300 V (stepen zaprljanosti 2) u skladu sa DIN VDE 0110 delovi 1 i 2
[Ui] nazivni napon izolacije	300 V (stepen zaprljanosti 2) u skladu sa EN/IEC 60947-5-1
napajanje senzora	U+, U-: 24-24 V DC
maximum line resistance	10 Ω za napajanje senzora
maximum supply current for sensors	200 mA
Tip zaštite	internim elektronskim osiguračem
vreme sinhronizacije između ulaza	3 s (+/- 20%) za aktivaciju MA/MB "muting" signala
prekidna moć	20 mA pri 24 V za tranzistorski izlaz
prekidna moć	1.5 A pri 24 V (DC-13) vremenska konstanta: 50 milisekundi za relejni izlaz
maximum response time on input open	25 milisekundi
prekidna moć	180 VA držanje AC-15 C300 relejni izlaz
prekidna moć	1800 VA pri uključenju AC-15 C300 relejni izlaz

OKRUžENJE
Temperatura okoline za rad uređaja	-10-55 °C
IP stepen zaštite	IP20 u skladu sa IEC 60529 (priključci)
IP stepen zaštite	IP40 u skladu sa IEC 60529 (orman)
Temperatura okoline za skladištenje	-25-85 °C

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1406024EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1406024EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
