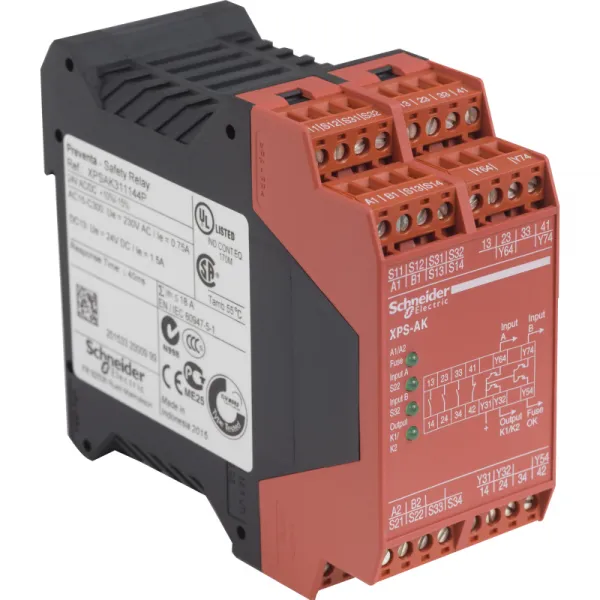

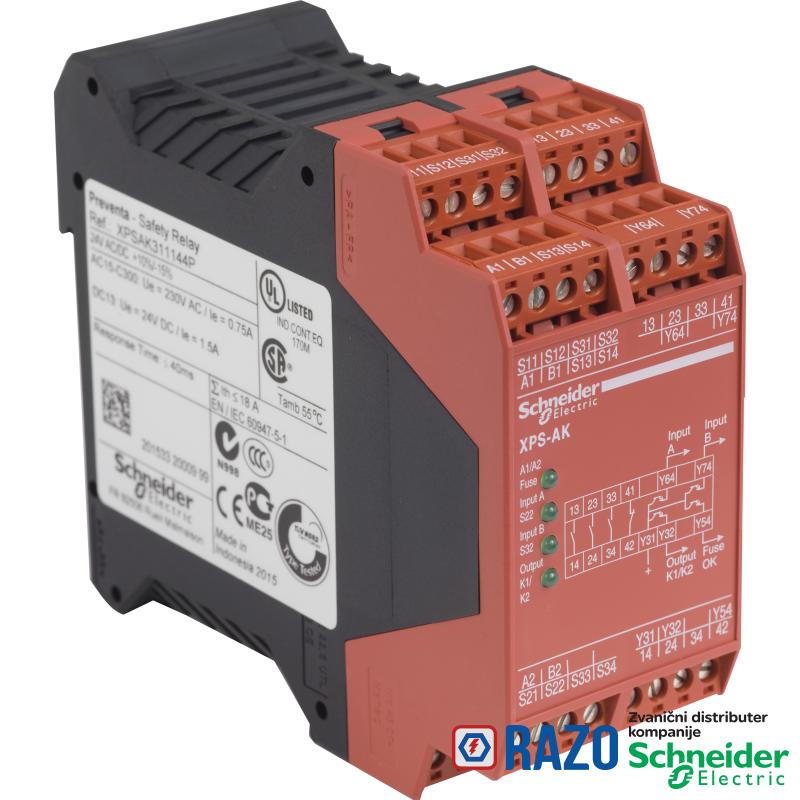

sigurnosni modul XPSAK - nužno isključenje - 24 V AC DC

sigurnosni modul XPSAK - nužno isključenje - 24 V AC DC

Šifra artikla: XPSAK311144P
sigurnosni modul XPSAK - nužno isključenje - 24 V AC DC
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
[Us] nazivni napon 24 V AC - 15...10 %
[Us] nazivni napon 24 V DC - 15...10 %
Grupa proizvoda Preventa Safety automatizacija
Tip proizvoda ili komponente Preventa sigurnosni modul
ime sigurnosnog modula XPSAK
tip pokretanja podesivo
tip izlaza relej sa trenutnim otvaranjem, 3 NO kolo(a), beznaponski
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 1 x 0.2...1 x 2.5 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 1 x 0.2...1 x 2.5 mm² jednožični sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 1 x 0.25...1 x 2.5 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 2 x 0.2...2 x 1 mm² jednožični sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 2 x 0.2...2 x 1.5 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 2 x 0.25...2 x 1 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
povezivanje - priključci neodvojivi vijčani priključak, odvojivi priključni blok, 2 x 0.5...2 x 1.5 mm² fleksibilni sa kablovskim završetkom, sa duplim podnožjem
broj dodatnih kola 1 NC + 4 tranzistorska izlaza
sigurnosni modul za nadzor tastera za nužno isklj.,prek.,sig.podloge/rubova ili sig.svetl.zavese
podaci o sigurnosnoj pouzdanosti DC > 99 % u skladu sa EN/ISO 13849-1
podaci o sigurnosnoj pouzdanosti MTTFd = 154.5 godina u skladu sa EN/ISO 13849-1
podaci o sigurnosnoj pouzdanosti PFHd = 7.39E-9 1/h u skladu sa EN/IEC 62061
funkcije modula nadzor pokretne zaštitne ograde zajedno sa 2 prekidača i automatskim startom
funkcije modula nadzor električno osetljive zaštitne opreme (ESPE)
funkcije modula nadzor sigurnosne podloge i rubova
funkcije modula nadzor tastera za nužno isključenje 1-kanalno ožičenje
funkcije modula taster za nužno isključenje sa 2 NC kontakta nadzor 2-kanalnog ožičenja
funkcije modula nadzor više tastera za nužno isključenje 2-kanalno ožičenje
funkcije modula nadzor blizinskog senzora
funkcije modula nadzor pokretne ograde
sigurnosni nivo može dostići PL e/kategoriju 4 u skladu sa EN/ISO 13849-1
sigurnosni nivo može dostići SILCL 3 u skladu sa EN/IEC 62061
DOPUNSKE INFORMACIJE
napon upravljačkog kola 24 V DC
Nosači za montažu 35 mm simetrična DIN šina
termička struja izlaza 6 A po releju za relejni izlaz
minimalni izlazni napon 17 V za relejni izlaz
potrošnja struje 30 mA pri 24 V AC na napajanju
minimalna izlazna struja 10 mA za relejni izlaz
[Ith] dozvoljena termička struja u vazduhu 18 A
pripadajući osigurač 4 A gG ili gL za relejni izlaz u skladu sa EN/IEC 60947-5-1, DIN VDE 0660 deo 200
pripadajući osigurač 6 A brzi osigurač za relejni izlaz u skladu sa EN/IEC 60947-5-1, DIN VDE 0660 deo 200
[Uimp] nazivni podnosivi impulsni napon 4 kV prenaponska kategorija III u skladu sa IEC 60947-5-1
[Uimp] nazivni podnosivi impulsni napon 4 kV prenaponska kategorija III u skladu sa DIN VDE 0110 deo 1
Masa proizvoda 0.3 kg
[Ui] nazivni napon izolacije 300 V (stepen zaprljanosti 2) u skladu sa IEC 60947-5-1
[Ui] nazivni napon izolacije 300 V (stepen zaprljanosti 2) u skladu sa DIN VDE 0110 deo 1
lokalna signalizacija 4 LED lampice
maximum line resistance 28 Ω
tip zaštite ulaza unutrašnja, elektronska
Vreme sinhronizacije između ulaza neograničeno (ručni start)
Vreme sinhronizacije između ulaza 2 ili 4 s zavisno od ožičenja (automatski start)
prekidna moć 1.5 A pri 24 V (DC-13) vremenska konstanta: 50 milisekundi za relejni izlaz
maximum power consumption in VA 5 VA AC
Frekvencija napajanja 50/60 Hz
maximum response time on input open 40 milisekundi
prekidna moć 180 VA držanje AC-15 C300 relejni izlaz
prekidna moć 1800 VA pri uključenju AC-15 C300 relejni izlaz
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda TÜV
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -10-55 °C
Standardi EN/IEC 60204-1
Standardi EN 1088/ISO 14119
Standardi EN/ISO 13850
Standardi EN/IEC 60947-5-1
IP stepen zaštite IP20 (priključci) u skladu sa EN/IEC 60529
IP stepen zaštite IP40 (orman) u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje -25-85 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1406024EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1406024EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
