OSNOVNE INFORMACIJE
napon izlaza	(Uin-0.3) V DC
Grupa proizvoda	Phaseo

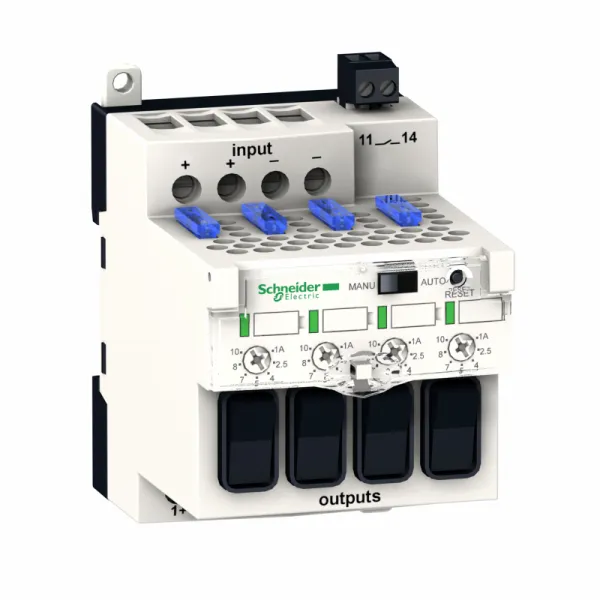

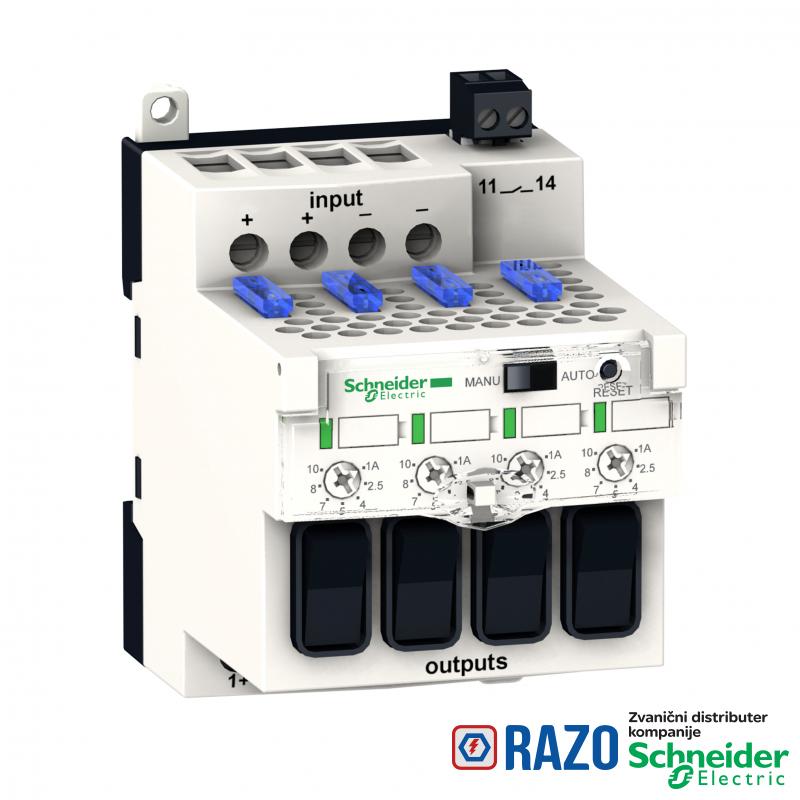

Tip proizvoda ili komponente	elektronski zaštitni modul
naponski ulaz	24...28.8 V DC
maksimalna izlazna struja	10 A po kanalu, struja: 1/2.5/4/5/7/8/10

DOPUNSKE INFORMACIJE
dodatna funkcija	2-polno prekidanje po kanalu
način fiksiranja	stezaljkama na 35 mm simetrična DIN šina, radni položaj: vertikalno
način fiksiranja	na ploču
označavanje	CE
Ograničenje napona ulaza	19...32 V
Masa proizvoda	0.47 kg
struja ulaza	40 A
povezivanje - priključci	za povezivanje ulaza: vijčani priključni blokovi, kapacitet priključka: 4 x 0.5...4 x 10 mm² AWG 20...AWG 8
povezivanje - priključci	za dijagnostiku releja: odvojivi vijčani priključni blok, kapacitet priključka: 1 x 2.5 mm² AWG 14
povezivanje - priključci	za povezivanje izlaza: vijčani priključni blokovi, kapacitet priključka: 8 x 0.5...8 x 4 mm² AWG 20...AWG 10
tip zaštite izlaza	protiv preopterećenja, zaštitna tehnologija: 1.3 x In
tip zaštite izlaza	protiv kratkog spoja, zaštitna tehnologija: automatski reset
tip zaštite izlaza	linijska zaštita, zaštitna tehnologija: 1 x 15 A integrisani osigurač po kanalu
ime testa	elektrostatička pražnjenja u skladu sa EN/IEC 61000-4-2
ime testa	emisija u skladu sa EN 61000-6-3
ime testa	indukovano elektromagnetno polje u skladu sa EN/IEC 61000-4-6 nivo 3
ime testa	elektromagnetno polje emisije vezane sa zračenjem u skladu sa EN/IEC 61000-4-3 nivo 3
ime testa	brzi prelazi u skladu sa IEC 61000-4-4 nivo 3
ime testa	naponski udar u skladu sa EN/IEC 61000-4-5 nivo 2
ime testa	emisije vezane sa vodovima i zračenjem u skladu sa EN 55022 klasa B
ime testa	emisija u skladu sa EN 50081-1
lokalna signalizacija	status kanala: 1 LED po kanalu (zelena/crvena)
lokalna signalizacija	status kanala: 1 relej
kompatibilnost	ABL8P
broj izlaznih kanala	4
prekidna moć	1000 A pri 32 V DC osiguračem
Nadmorska visina za rad	2000 m

OKRUžENJE
Sertifikacija proizvoda	RCM
Sertifikacija proizvoda	EAC
Temperatura okoline za rad uređaja	-25-60 °C
Standardi	UL 508
Standardi	CSA C22.2 No 60950-1
Karakteristike okruženja	EMC u skladu sa EN 61000-6-3
Karakteristike okruženja	EMC u skladu sa EN/IEC 61000-6-2
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 60950-1
Karakteristike okruženja	bezbednost u skladu sa EN/IEC 61204-3
otpornost na vibracije	2 gn (f= 11.9-150 Hz) u skladu sa EN/IEC 61131-2
otpornost na vibracije	3.5 mm (f= 3-11.9 Hz) u skladu sa EN/IEC 61131-2
IP stepen zaštite	IP20 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje	-40-85 °C
kategorija prenapona	klasa II u skladu sa VDE 0106-1
relativna vlažnost	0-90 % tokom rada
relativna vlažnost	0-95 % tokom skladištenja
dielektrična snaga	500 V između ulaza i uzemljenja
dielektrična snaga	500 V između izlaza i uzemljenja

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1412018EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1412018EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
