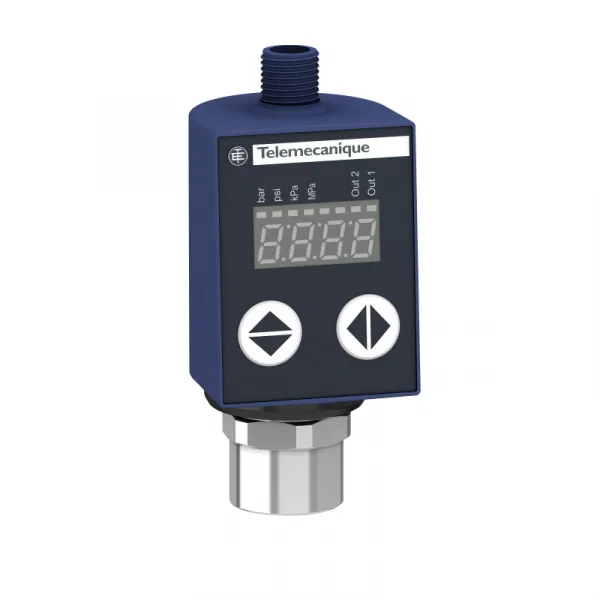

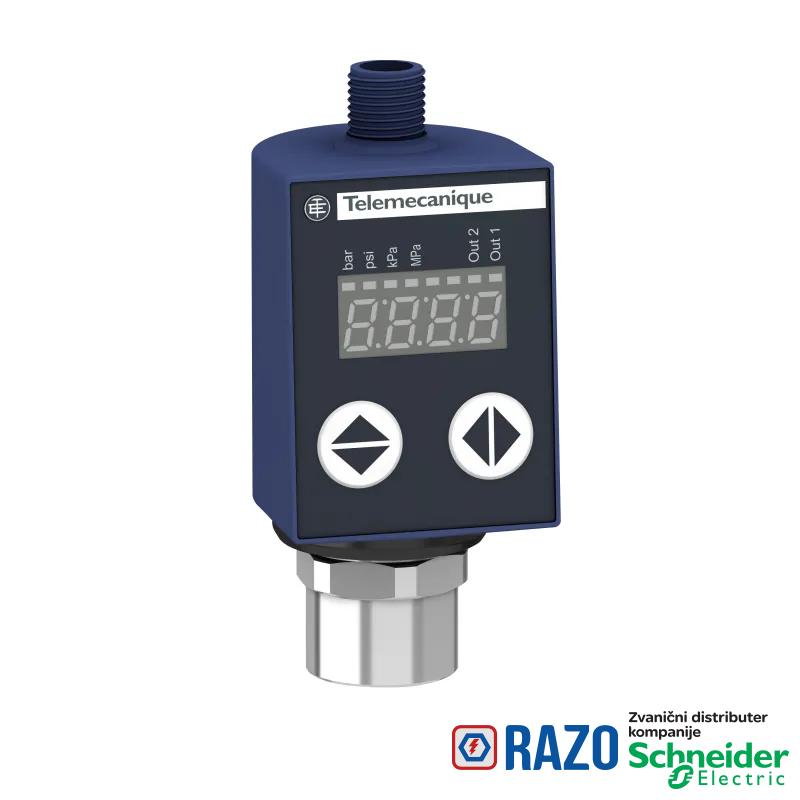

presostat XMLR 10bar - G 1/4 - 24VDC - 4..20 mA - 2xPNP - M12

presostat XMLR 10bar - G 1/4 - 24VDC - 4..20 mA - 2xPNP - M12

Šifra artikla: XMLR010G2P25
presostat XMLR 10bar - G 1/4 - 24VDC - 4..20 mA - 2xPNP - M12
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
52.532,40 RSD
52.532,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip senzora pritiska transmiter pritiska
Grupa proizvoda OsiSense XM
tip operacije presostata pressure transmitter with 2 switching outputs
Tip proizvoda ili komponente elektronski senzor pritiska
tip uvodnika G 1/4 (ženski) u skladu sa DIN 3852-Y
veličina senzora pritiska 145 psi
veličina senzora pritiska 10 bar
kontrolisana tečnost sveža voda (0-80 °C)
kontrolisana tečnost vazduh (-20-80 °C)
kontrolisana tečnost hidraulično ulje (-20-80 °C)
kontrolisana tečnost tečnost za hlađenje (-20-80 °C)
maksimalni dopustivi pritisak 4 MPa
maksimalni dopustivi pritisak 580 psi
maksimalni dopustivi pritisak 40 bar
[Us] nazivni napon napajanja 24 V DC SELV (granice napona: 17-33 V)
pritisak uništenja 580 psi
pritisak uništenja 40 bar
pritisak uništenja 4 MPa
Kratko ime uređaja XMLR
DOPUNSKE INFORMACIJE
tačnost displeja <= 1 % opsega merenja
električna veza muški konektor M12, 5 pinova
Visina 93 mm
tačnost <= 1 % od merenog opsega
greška linearnosti <= 0.5 % opsega merenja
tip izlaznog signala analogni + digitalni
vreme odziva displeja brzo 50 ms
vreme odziva displeja normalno 200 ms
vreme odziva displeja sporo 600 ms
maximum voltage drop 2 V
ponovljivost tačnosti <= 0.2 % opsega merenja
drift nulte tačke +/- 0.1 % mernog opsega/°C
time delay range 0...50 s u koracima od 1 sekunde
elektromagnetna kompatibilnost osetljivost na elektromagnetna polja: 10 V/m 80...2000 MHz u skladu sa EN/IEC 61000-4-3
elektromagnetna kompatibilnost otpornost na radio smetnje emisije vezane sa vodovima: 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
elektromagnetna kompatibilnost test otpornosti udara: 1 kV u skladu sa EN/IEC 61000-4-5
elektromagnetna kompatibilnost test otpornosti električnih brzih prelaza (EFT)/kratak signal: 2 kV u skladu sa EN/IEC 61000-4-4
elektromagnetna kompatibilnost test otpornosti elektrostatičkog pražnjenja: 8 kV vazduh, 4 kV kontakt u skladu sa EN/IEC 61000-4-2
maksimalna struja preklapanja 250 mA
podesivi opseg okidanja za pritisak koji opada 0.5-9.7 bar
podesivi opseg okidanja za pritisak koji opada 0.05-0.97 MPa
podesivi opseg okidanja za pritisak koji opada 7.25-141 psi
radni položaj bilo koja pozicija, ali uređaj može dati netačne podatke u slučaju obrnute montaže
materijali u kontaktu sa tečnošću keramika
materijali u kontaktu sa tečnošću fluorougljenik FKM (Viton)
materijali u kontaktu sa tečnošću 316L nerđajući čelik
Masa proizvoda 0.19 kg
controlled fluid air,hydraulic oil,fresh water,refrigeration fluid
minimalna razlika puta 4.35 psi
minimalna razlika puta 0.3 bar
minimalna razlika puta 30 kPa
struja potrošnje <= 50 mA
tip kontakata i sastav 2 NO/NC programmable
maximum delay first up 300 milisekundi
funkcija analognog izlaza 4...20 mA
tip skale fiksna razlika
lokalna signalizacija uključenu lampicu kada je prekidač aktiviran: 2 LED lampice (žuta)
mehanička trajnost 10000000 ciklusa
materijal kućišta 316L nerđajući čelik
materijal kućišta poliakrilamid
tačnost merenja <= 0.6 % opsega merenja
Tip zaštite zaštita od preopterećenja
Tip zaštite prenaponska zaštita
Tip zaštite od promene polariteta
Tip zaštite zaštita od kratkog spoja
podesivi opseg okidanja za pritisak koji raste 11.6-145 psi
podesivi opseg okidanja za pritisak koji raste 0.8-10 bar
podesivi opseg okidanja za pritisak koji raste 0.08-1 MPa
drift osetljivosti +/- 0.03 % mernog opsega/°C
Širina 41 mm
materijal prednje strane poliester
Tip displeja 4 cifre 7-segmentni
histerezis <= 0.2 % opsega merenja
[Uimp] nazivni podnosivi impulsni napon 0.5 kV DC
Dubina 42 mm
temperature of controlled fluid -20-80 °C
funkcija analognog izlaza 4...20 mA
vreme odziva na izlaz <= 10 ms za analogni izlaz
vreme odziva na izlaz <= 5 ms za digitalni izlaz
tip digitalnih izlaza tranzistorski PNP, 2 NO/NC podesivo
OKRUžENJE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda cULus
Temperatura okoline za rad uređaja -20-80 °C
Standardi UL 61010-1
Standardi EN/IEC 61326-2-3
otpornost na udare 50 gn u skladu sa EN/IEC 60068-2-27
označavanje CE
otpornost na vibracije 20 gn (f= 10-2000 Hz) u skladu sa EN/IEC 60068-2-6
IP stepen zaštite IP65 u skladu sa EN/IEC 60529
IP stepen zaštite IP67 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje -40-80 °C
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
