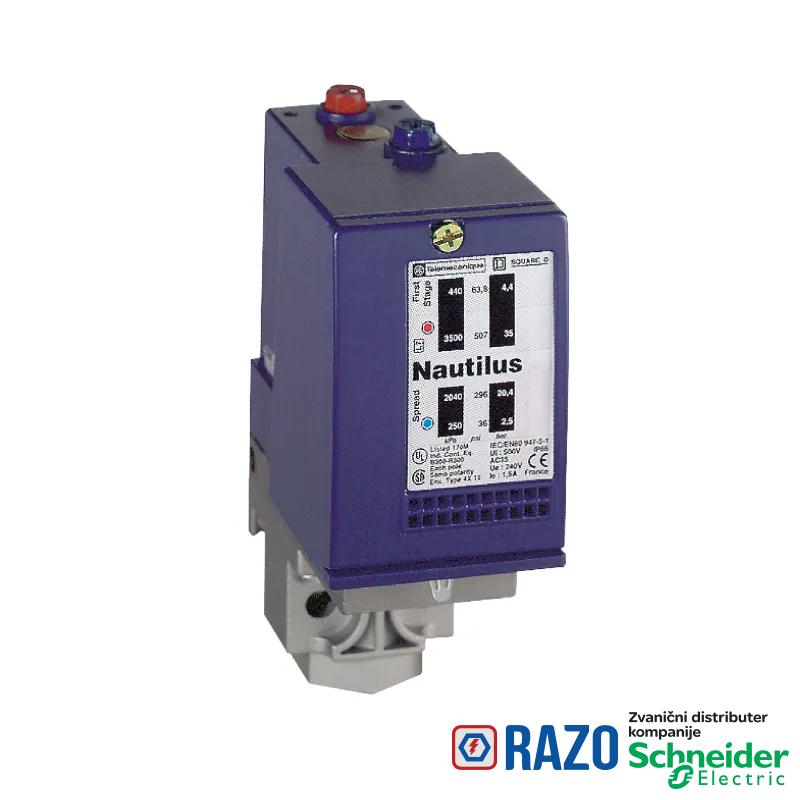

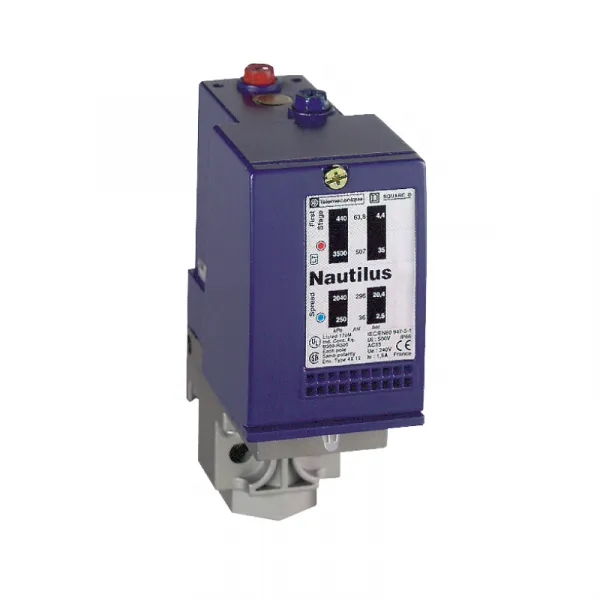

presostat XMLD 10 bar - detekcija 2 granične vrednosti - fiksna razlika - 2 C/O

presostat XMLD 10 bar - detekcija 2 granične vrednosti - fiksna razlika - 2 C/O

Šifra artikla: XMLD010B1S12
presostat XMLD 10 bar - detekcija 2 granične vrednosti - fiksna razlika - 2 C/O
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
  • NSZ
Morate biti verifikovani korisnik kako bi ste videli cenu proizvoda
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
tip i sastav kontakta 2 C/O trenutno delovanje, srebrni kontakti
tip i sastav kontakta 2 C/O bez preklapanja kontakta, srebrni kontakti
tip senzora pritiska elektromehanički senzor pritiska
aktuator pritiska dijafragma
električna veza vijčani priključci, 1 x 0.5...2 x 2.5 mm²
Grupa proizvoda OsiSense XM
[In] nazivna struja 3 A, B300, AC-15 (Ue = 120 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja 1.5 A, B300, AC-15 (Ue = 240 V) u skladu sa EN/IEC 60947-5-1
[In] nazivna struja 0.1 A, R300, DC-13 (Ue = 250 V) u skladu sa EN/IEC 60947-5-1
tip operacije presostata detekcija dva praga
kablovski uvod kablovska uvodnica 7-13 mm
Tip proizvoda ili komponente elektromehanički senzor pritiska
materijali u kontaktu sa tečnošću mesing
materijali u kontaktu sa tečnošću FPM, FKM
lokalni displej bez
tip uvodnika G 1/4 (ženski) u skladu sa ISO 228
veličina senzora pritiska 10 bar
kontrolisana tečnost vazduh (0-160 °C)
kontrolisana tečnost sveža voda (0-160 °C)
kontrolisana tečnost hidraulično ulje (0-160 °C)
AWG mera (američki standard za prečnik žice) AWG 20...AWG 14
specifične primene proizvoda dve faze
tip skale fiksna razlika
Tip električnog kola upravljačko kolo
materijal kućišta legura cinka
maksimalni dopustivi pritisak 22.5 bar
pritisak uništenja 45 bar
Kratko ime uređaja XMLD
DOPUNSKE INFORMACIJE
ponovljivost tačnosti 2 %
Visina 113 mm
opis priključaka ISO n°2 (23-24-21-22)OF
opis priključaka ISO n°1 (13-14-11-12)OF
Tip priključnog bloka 8 priključaka
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG (gl)
razlika između 2 nivoa 0.68-5.8 bar
prirodna razlika na višem podešavanju 0.6 bar
Masa proizvoda 0.705 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa EN/IEC 60947-1
maksimalni dopustivi pritisak - po ciklusu 12.5 bar
maksimalni radni ciklus 120 ciklusa/min
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 500 V u skladu sa EN/IEC 60947-1
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
Podešavanje spoljašnje
mehanička trajnost 5000000 ciklusa
Širina 46 mm
Dubina 85 mm
prirodna razlika na donjem podešavanju 0.45 bar
maximum resistance across terminals 25 mΩ u skladu sa IEC 255-7 kategorija 3
maximum resistance across terminals 25 mΩ u skladu sa NF C 93-050 metod A
OKRUžENJE
Sertifikacija proizvoda EAC
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Temperatura okoline za rad uređaja -25-70 °C
Standardi UL 508
Standardi EN/IEC 60947-5-1
Standardi CSA C22.2 No 14
Standardi CE
otpornost na vibracije 4 gn (f = 30-500 Hz) u skladu sa IEC 60068-2-6
otpornost na udare 50 gn u skladu sa IEC 60068-2-27
IP stepen zaštite IP66 u skladu sa EN/IEC 60529
Temperatura okoline za skladištenje -40-70 °C
zaštitni tretman TC standardna verzija
Radni položaj bilo koja pozicija
klasa zaštite protiv električnog udara klasa I u skladu sa IEC 1140
klasa zaštite protiv električnog udara klasa I u skladu sa IEC 536
klasa zaštite protiv električnog udara klasa I u skladu sa NF C 20-030
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110914EN
Status održive ponude Green Premium proizvod
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
