OSNOVNE INFORMACIJE
kretanje glave	linearno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom
tip glave uređaja	klip sa povratkom metal
dizajn senzora	forma B u skladu sa CENELEC EN 50041
kablovski uvod	1 uvod sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm

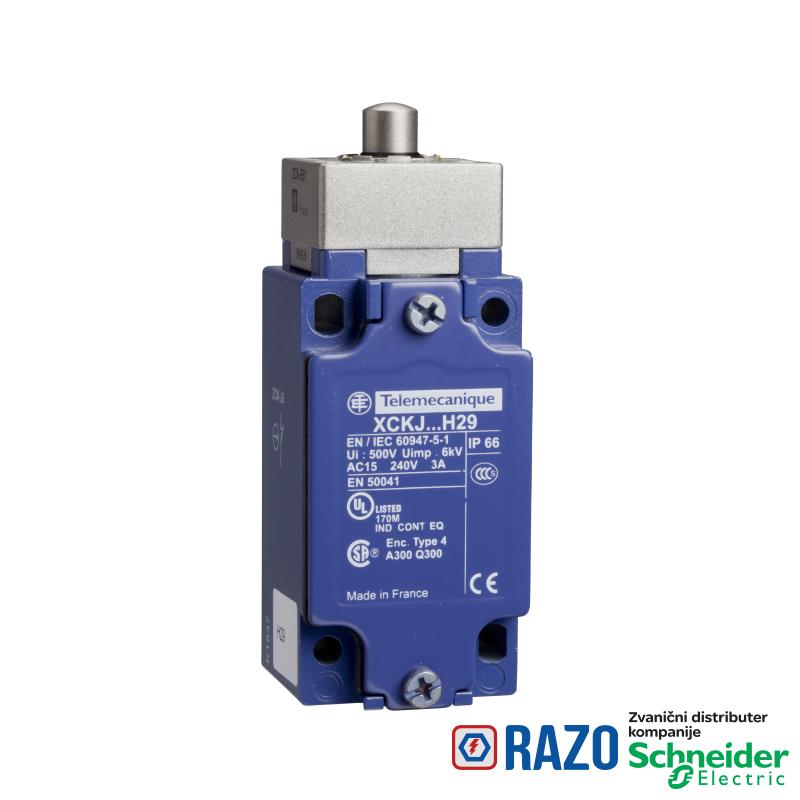

Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	metal
tip glave	glava sa klipom
tip prilaza	vertikalni prilaz, 1 smer
ime serije	standardni format
tip kontakata i sastav	1 NC + 1 NO
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	zamak
Kratko ime uređaja	XCKJ
broj polova	2

DOPUNSKE INFORMACIJE
visina	77-77 mm
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	(21-22)NC
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
Broj koraka	1
[Ithe] dozvoljena termička struja u ormanu	10 A
Masa proizvoda	0.43 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
aktiviranje prekidača	na kraju
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
minimalna sila pozitivnog otvaranja	50 N
pozitivno otvaranje	sa
forma izolacije kontakata	Zb
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A300 u skladu sa EN/IEC 60947-5-1 dodatak A
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q300 u skladu sa EN/IEC 60947-5-1 dodatak A
mehanička trajnost	30000000 ciklusa
kompatibilnost	XCKJ
maksimalna brzina pobude	0.5 m/s
posebne primene	industrijski
minimalna sila okidanja	20 N
Širina	40 mm
Dubina	44 mm
tačnost ponavljanja	0.1 mm na tačkama okidanja sa 1 milion radnih ciklusa
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CCC
IK stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	UL 508
Standardi	EN 60204-1
Standardi	CSA C22.2 No 14
Standardi	EN 60947-5-1
Standardi	IEC 60204-1
Standardi	CENELEC EN 50041
Standardi	IEC 60947-5-1
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa I u skladu sa IEC 61140
kategorija prenapona	klasa I u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
