OSNOVNE INFORMACIJE
Grupa proizvoda	OsiSense XC
pridružena glava	ZCE09
pridružena glava	ZCE24
pridružena glava	ZCE06
pridružena glava	ZCEH2
pridružena glava	ZCE21
pridružena glava	ZCE66
pridružena glava	ZCE29
pridružena glava	ZCE13
pridružena glava	ZCE62
pridružena glava	ZCE65
pridružena glava	ZCE14
pridružena glava	ZCE05
pridružena glava	ZCE02
pridružena glava	ZCE11
pridružena glava	ZCE64
pridružena glava	ZCE63
pridružena glava	ZCE01
pridružena glava	ZCE28
pridružena glava	ZCE27
pridružena glava	ZCE67
pridružena glava	ZCEH0
pridružena glava	ZCE08
pridružena glava	ZCE10
pridružena glava	ZCE07

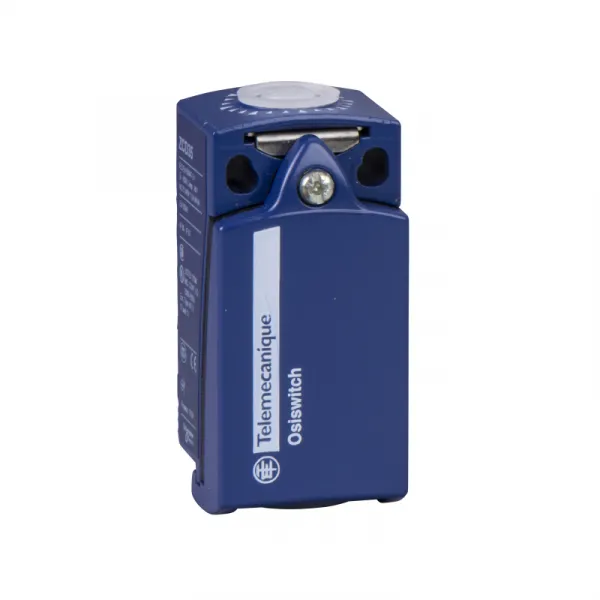

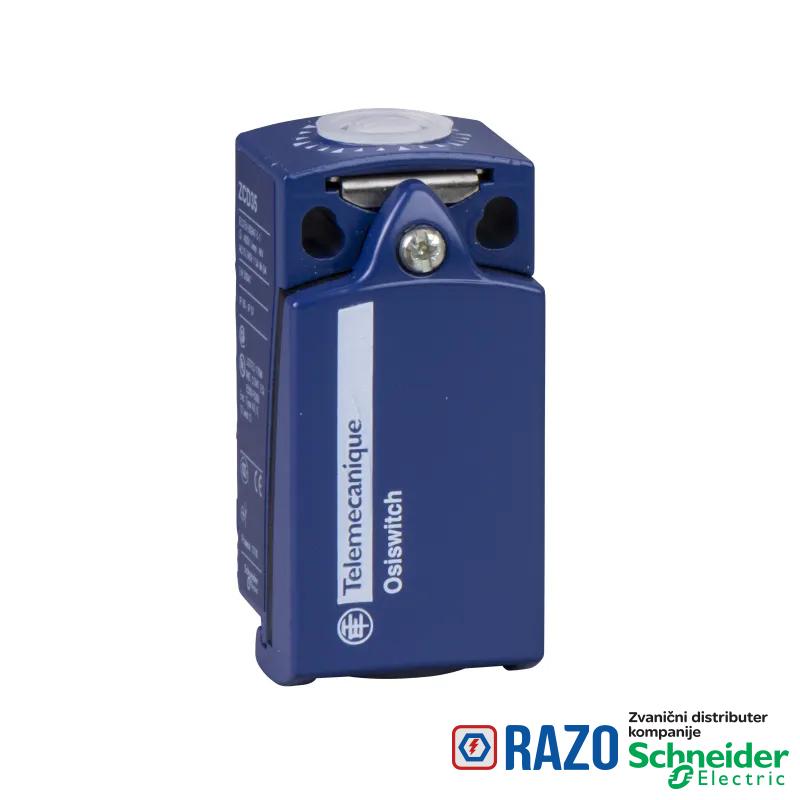

Tip proizvoda ili komponente	telo graničnog prekidača
dizajn	kompaktni
ime serije	standardni kompakt
tip kontakata i sastav	1 NC + 1 NO
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	zamak
Kratko ime uređaja	ZCP
broj polova	2

DOPUNSKE INFORMACIJE
visina	65-65 mm
opis priključaka ISO n°1	(21-22)NC
opis priključaka ISO n°1	(13-14)NO_CL
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	0.01 m/s
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
materijal kontakata	pozlata kontakata
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
električna trajnost	5000000 ciklusa, DC-13 120 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13 24 V, 13 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13 48 V, 9 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
pozitivno otvaranje	sa
forma izolacije kontakata	Zb
kompatibilnost	ZCP
označavanje koda kontakta	B300, AC-15 (Ue = 240 V), Ie = 1.5 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta	R300, DC-13 (Ue = 250 V), Ie = 0.1 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina	31 mm
pridružena komponenta za povezivanje	ZCDEN12
pridružena komponenta za povezivanje	ZCDEP16
pridružena komponenta za povezivanje	ZCDEF12
pridružena komponenta za povezivanje	ZCDEG11
pridružena komponenta za povezivanje	ZCDEP20
pridružena komponenta za povezivanje	ZCDEG13
Dubina	30 mm

OKRUžENJE
temperatura okoline za rad	-25-70 °C
Temperatura okoline za skladištenje	-40-70 °C
Kompatibilnost proizvoda	XCKP

ODRžIVOST PONUDE
Izjava o zaštiti okoliša	ENVPEP110606EN
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110603EN
EU RoHS direktiva	Nije primenljivo, izvan zakonskog okvira direktive EU RoHS
