OSNOVNE INFORMACIJE
kretanje glave	obrtno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom

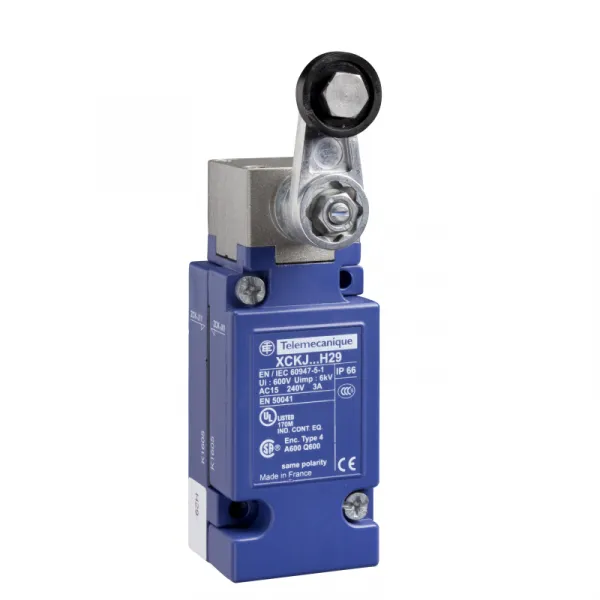

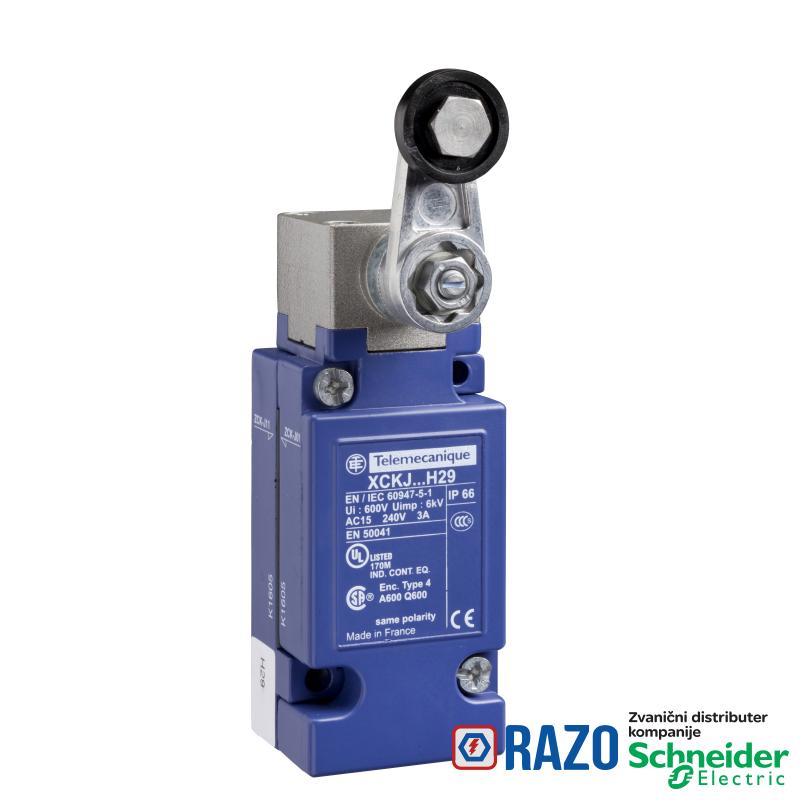

tip glave uređaja	poluga sa točkićem sa povratkom metal
dizajn senzora	-
kablovski uvod	1 uvod sa navojem za M20 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 7-13 mm
Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	metal
tip glave	obrtna glava
tip prilaza	bočni prilaz, 1 ili 2 podesiva smera
ime serije	standardni format
tip kontakata i sastav	1 C/O
tip kućišta	utično telo
operacija kontakata	trenutno delovanje
materijal tela	zamak
Kratko ime uređaja	XCKJ
broj polova	1

DOPUNSKE INFORMACIJE
visina	84-84 mm
opis priključaka ISO n°1	(11-12)NC
opis priključaka ISO n°1	(13-14)NO
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.75...2 x 1.5 mm²
Broj koraka	1
[Ithe] dozvoljena termička struja u ormanu	10 A
Masa proizvoda	0.49 kg
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
aktiviranje prekidača	sa korakom od 30°
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje	bez
forma izolacije kontakata	Za
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A300 u skladu sa EN/IEC 60947-5-1 dodatak A
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q300 u skladu sa EN/IEC 60947-5-1 dodatak A
mehanička trajnost	30000000 ciklusa
kompatibilnost	XCKJ
maksimalna brzina pobude	1.5 m/s
posebne primene	industrijski
Širina	43 mm
Dubina	36 mm
minimalni moment za okidanje	0.25 N.m
maximum resistance across terminals	25 MΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	CCC
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
IK stepen zaštite	IK07 u skladu sa EN 50102
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	CENELEC EN 50041
Standardi	EN 60947-5-1
Standardi	EN 60204-1
Standardi	UL 508
Standardi	CSA C22.2 No 14
Standardi	IEC 60947-5-1
Standardi	IEC 60204-1
otpornost na udare	50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
kategorija prenapona	klasa I u skladu sa IEC 61140
kategorija prenapona	klasa I u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
