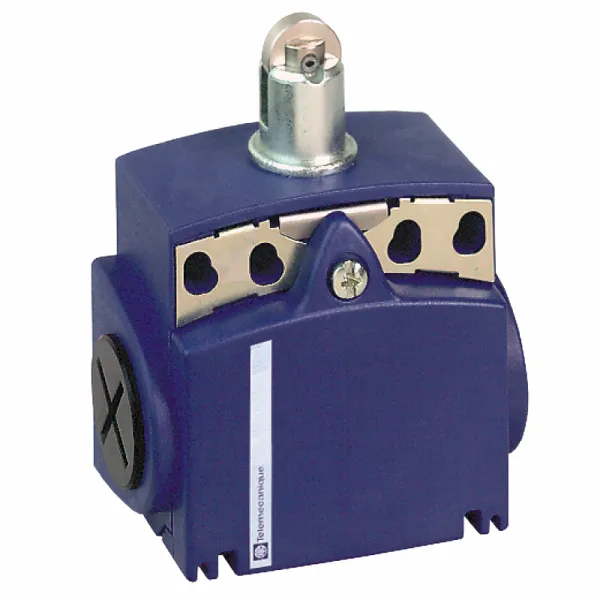

granični prekidač XCKT - poluga sa čeličnim točkićem - 1NC+1NO - trenutno - M16

granični prekidač XCKT - poluga sa čeličnim točkićem - 1NC+1NO - trenutno - M16

Šifra artikla: XCKT2102P16
granični prekidač XCKT - poluga sa čeličnim točkićem - 1NC+1NO - trenutno - M16
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
5.648,40 RSD
5.648,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave linearno
Grupa proizvoda OsiSense XC
Način pričvršćivanja telom
tip glave uređaja klip sa točkićem sa povratkom metal
dizajn senzora kompaktni forma C u skladu sa CENELEC EN 50047
Tip proizvoda ili komponente granični prekidač
materijal glave zamak
Materijal plastika
tip glave glava sa klipom
tip prilaza bočni prilaz, 2 smera
ime serije standardni format
tip kontakata i sastav 1 NC + 1 NO
tip kućišta fiksno
operacija kontakata trenutno delovanje
materijal tela plastika
Kratko ime uređaja XCKT
broj polova 2
DOPUNSKE INFORMACIJE
visina 51-51 mm
opis priključaka ISO n°1 (21-22)NC
opis priključaka ISO n°1 (13-14)NO
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
kablovski uvod 2 uvoda sa navojem za M16 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 4-8 mm
Masa proizvoda 0.105 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-1
prezentacija uređaja kompletan proizvod
aktiviranje prekidača sa korakom od 30°
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
električna trajnost 5000000 ciklusa, DC-13, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
minimalna sila pozitivnog otvaranja 36 N
pozitivno otvaranje sa
forma izolacije kontakata Zb
mehanička trajnost 10000000 ciklusa
kompatibilnost XCKT
maksimalna brzina pobude 0.5 m/s
posebne primene kompaktni promenljivi
minimalna sila okidanja 12 N
označavanje koda kontakta A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina 58 mm
Dubina 30 mm
tačnost ponavljanja 0.1 mm na tačkama okidanja sa 1 milion radnih ciklusa
maximum resistance across terminals 25 MΩ u skladu sa IEC 60255-7 kategorija 3
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda UL
Sertifikacija proizvoda CCC
IK stepen zaštite IK04 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Standardi UL 508
Standardi EN/IEC 60204-1
Standardi EN/IEC 60947-5-1
Standardi CSA C22.2 No 14
otpornost na udare 50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP66 u skladu sa IEC 60529
IP stepen zaštite IP67 u skladu sa IEC 60529
Temperatura okoline za skladištenje -40-70 °C
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 61140
klasa zaštite protiv električnog udara klasa II u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110606EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti ENVEOLI110603EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
