OSNOVNE INFORMACIJE
Grupa proizvoda	OsiSense XC
materijal kontakata	posrebreni kontakti
pridružena glava	ZCKE629
pridružena glava	ZCKE23
pridružena glava	ZCKE619
pridružena glava	ZCKE61
pridružena glava	ZCKE05
pridružena glava	ZCKE67
pridružena glava	ZCKE21
pridružena glava	ZCKE62
pridružena glava	ZCKE66
kablovski uvod	1 uvod sa navojem za Pg 13.5 kablovsku uvodnicu

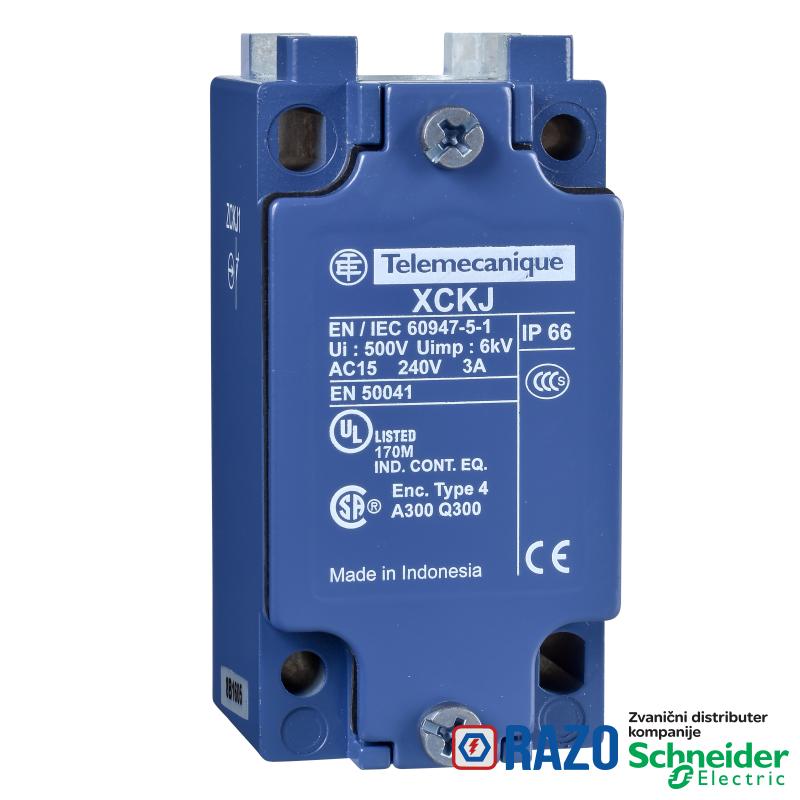

Tip proizvoda ili komponente	telo graničnog prekidača
broj koraka	2 sekvencijalno
ime serije	standardni format
tip kontakata i sastav	2 C/O
tip kućišta	fiksno
operacija kontakata	trenutno delovanje
materijal tela	metal
Kompatibilnost proizvoda	XCKJ
Kratko ime uređaja	ZCKJ
broj polova	2

DOPUNSKE INFORMACIJE
visina	102-102 mm
opis priključaka ISO n°1	(13-14)NO
opis priključaka ISO n°1	(21-22)NC
opis priključaka ISO n°1	(11-12)NC
opis priključaka ISO n°1	(23-24)NO
zaštita od kratkog spoja	10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude	0.01 m/min
električna veza	vijčani priključci, kapacitet stezaljke: 1 x 0.75...2 x 1.5 mm²
[Ithe] dozvoljena termička struja u ormanu	10 A
Masa proizvoda	0.455 kg
lokalni displej	bez
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	6 kV u skladu sa IEC 60947-1
električna trajnost	5000000 ciklusa, DC-13 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
[Ui] nazivni napon izolacije	500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 za kontaktni blok
[Ui] nazivni napon izolacije	300 V u skladu sa CSA C22.2 No 14 za kontaktni blok
[Ui] nazivni napon izolacije	300 V u skladu sa UL 508 za kontaktni blok
pozitivno otvaranje	bez
[Ie] nazivna radna struja	3 A pri 240 V, AC-15, A300 u skladu sa EN/IEC 60947-5-1 dodatak A
[Ie] nazivna radna struja	0.27 A pri 250 V, DC-13, Q300 u skladu sa EN/IEC 60947-5-1 dodatak A
kompatibilnost	ZCKJ
Širina	40 mm
Dubina	60 mm
maximum resistance across terminals	0.25 mΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
temperatura okoline za rad	-25-70 °C za standardna sredina
IK stepen zaštite	IK07
Temperatura okoline za skladištenje	-40-70 °C
Karakteristike životne sredine	standardna sredina
IP stepen zaštite	IP66

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110614EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	N/A
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
