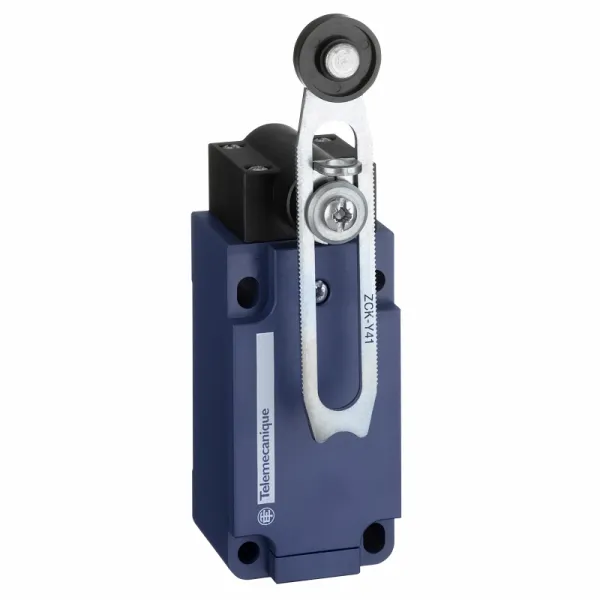

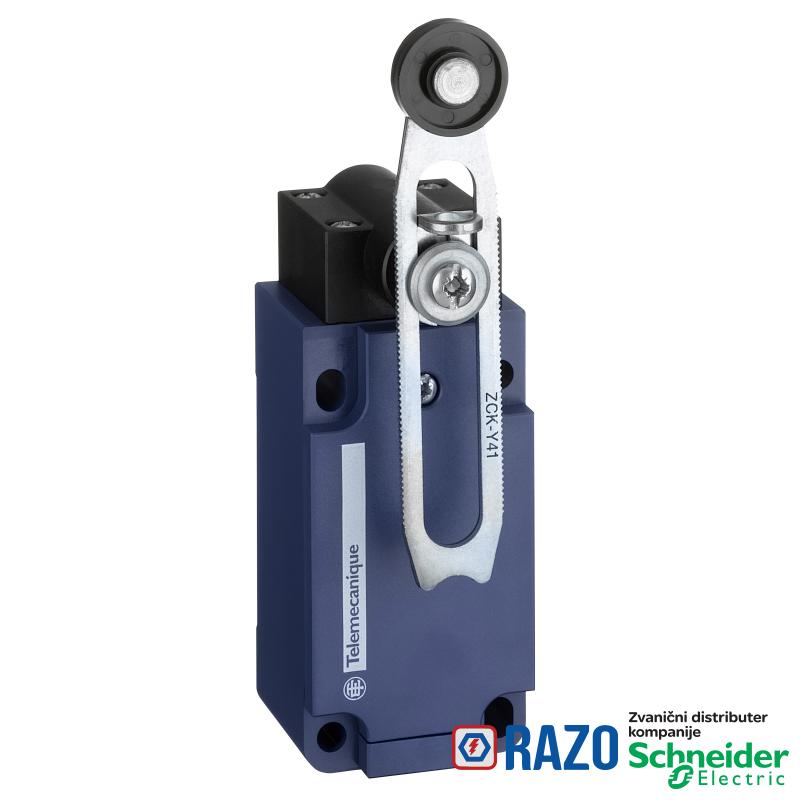

g.prek.XCKS - termopl. poluga sa točkićem prom. dužine -1NC+1NO-trenutno - Pg13

g.prek.XCKS - termopl. poluga sa točkićem prom. dužine -1NC+1NO-trenutno - Pg13

Šifra artikla: XCKS141
g.prek.XCKS - termopl. poluga sa točkićem prom. dužine -1NC+1NO-trenutno - Pg13
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
7.813,20 RSD
7.813,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave obrtno
Grupa proizvoda OsiSense XC
Način pričvršćivanja telom
tip glave uređaja poluga sa točkićem sa povratkom termoplastika promenjiva dužina
dizajn senzora -
kablovski uvod 1 uvod sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm
Tip proizvoda ili komponente granični prekidač
materijal glave plastika
Materijal plastika
tip glave obrtna glava
tip prilaza bočni prilaz, 1 ili 2 podesiva smera
ime serije standardni format
tip kontakata i sastav 1 NC + 1 NO
tip kućišta fiksno
operacija kontakata trenutno delovanje
materijal tela plastika
Kratko ime uređaja XCKS
broj polova 2
DOPUNSKE INFORMACIJE
visina 117-172 mm
opis priključaka ISO n°1 (13-14)NO
opis priključaka ISO n°1 (21-22)NC
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude 0.01 m/min
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
Broj koraka 1
Masa proizvoda 0.165 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-1
prezentacija uređaja kompletan proizvod
aktiviranje prekidača sa korakom od 30°
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje sa
forma izolacije kontakata Zb
mehanička trajnost 20000000 ciklusa
kompatibilnost XCKS
maksimalna brzina pobude 1.5 m/s
posebne primene klasične
označavanje koda kontakta A300, AC-15 (Ue = 240 V), Ie = 3 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina 40 mm
Dubina 57 mm
minimalni moment za okidanje 0.1 N.m
[Ithe] dozvoljena termička struja u ormanu 10 A AC
maximum resistance across terminals 25 MΩ u skladu sa IEC 60255-7 kategorija 3
OKRUžENJE
Sertifikacija proizvoda UL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda CCC
IK stepen zaštite IK05 u skladu sa EN 50102
Temperatura okoline za rad uređaja -25-70 °C
Standardi UL 508
Standardi IEC 60204-1
Standardi EN 60947-5-1
Standardi IEC 60947-5-1
Standardi CENELEC EN 50041
Standardi EN 60204-1
Standardi CSA C22.2 No 14
otpornost na udare 40 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP67 u skladu sa IEC 60529
IP stepen zaštite IP66 u skladu sa IEC 60529
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa II u skladu sa IEC 61140
kategorija prenapona klasa II u skladu sa NF C 20-030
klasa zaštite protiv električnog udara klasa II u skladu sa IEC 61140
klasa zaštite protiv električnog udara klasa II u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1307066
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti ENVEOLI1307066EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
