OSNOVNE INFORMACIJE
kretanje glave	linearno
Grupa proizvoda	OsiSense XC
Način pričvršćivanja	telom

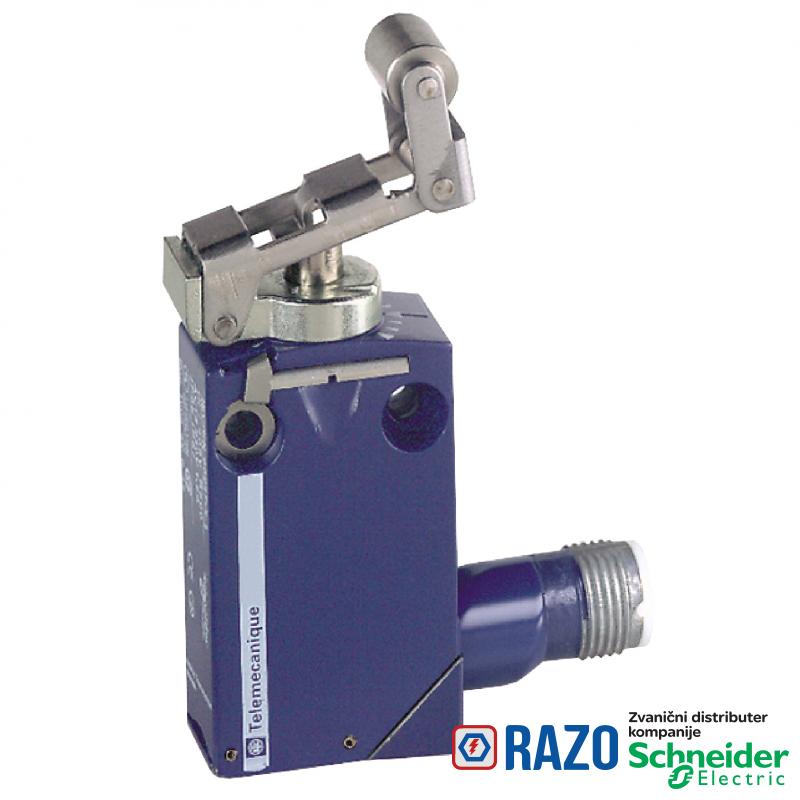

tip glave uređaja	poluga sa točkićem i klipom - sa povratkom metal uvlačiva
dizajn senzora	minijaturni
Tip proizvoda ili komponente	granični prekidač
materijal glave	zamak
Materijal	metal
tip glave	glava sa klipom
tip prilaza	bočni prilaz, 1 smer
ime serije	standardni format
tip kontakata i sastav	1 C/O
tip kućišta	utično telo
operacija kontakata	trenutno delovanje
materijal tela	zamak
Kratko ime uređaja	XCMD
broj polova	1

DOPUNSKE INFORMACIJE
visina	50-50 mm
zaštita od kratkog spoja	4 A rastavni uložak osigurač, tip gG
električna veza	muški konektor M12, 4 pina
[Ithe] dozvoljena termička struja u ormanu	3 A
Masa proizvoda	0.105 kg
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60947-1
prezentacija uređaja	kompletan proizvod
aktiviranje prekidača	sa korakom od 30°
[Ui] nazivni napon izolacije	250 V (stepen zaprljanosti 3) u skladu sa IEC 60947-5-1
električna trajnost	5000000 ciklusa, DC-13, 24 V, 3 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 48 V, 2 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost	5000000 ciklusa, DC-13, 120 V, 1 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
pozitivno otvaranje	bez
forma izolacije kontakata	Za
[Ie] nazivna radna struja	1.5 A pri 240 V, AC-15 u skladu sa EN/IEC 60947-5-1 dodatak A
[Ie] nazivna radna struja	0.1 A pri 250 V, DC-13 u skladu sa EN/IEC 60947-5-1 dodatak A
mehanička trajnost	10000000 ciklusa
kompatibilnost	XCMD
maksimalna brzina pobude	0.5 m/s
posebne primene	minijaturni promenljivi
minimalna sila okidanja	2.5 N
Širina	30 mm
Dubina	16 mm
maximum resistance across terminals	25 mΩ u skladu sa IEC 60255-7 kategorija 3

OKRUžENJE
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CCC
IK stepen zaštite	IK06 u skladu sa EN 62262
Temperatura okoline za rad uređaja	-25-70 °C
Standardi	EN/IEC 60204-1
Standardi	EN/IEC 60947-5-1
Standardi	CSA C22.2 No 14
Standardi	UL 508
otpornost na udare	25 gn za 18 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije	5 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP66 u skladu sa IEC 60529
IP stepen zaštite	IP67 u skladu sa IEC 60529
IP stepen zaštite	IP68 u skladu sa IEC 60529
Temperatura okoline za skladištenje	-40-70 °C
klasa zaštite protiv električnog udara	klasa I u skladu sa IEC 61140
klasa zaštite protiv električnog udara	klasa I u skladu sa NF C 20-030
Tretman zaštite	TC

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP110612EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti	ENVEOLI110612EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
