| OSNOVNE INFORMACIJE | |
|---|---|
| kretanje glave | obrtno |
| Grupa proizvoda | OsiSense XC |
| Način pričvršćivanja | telom |

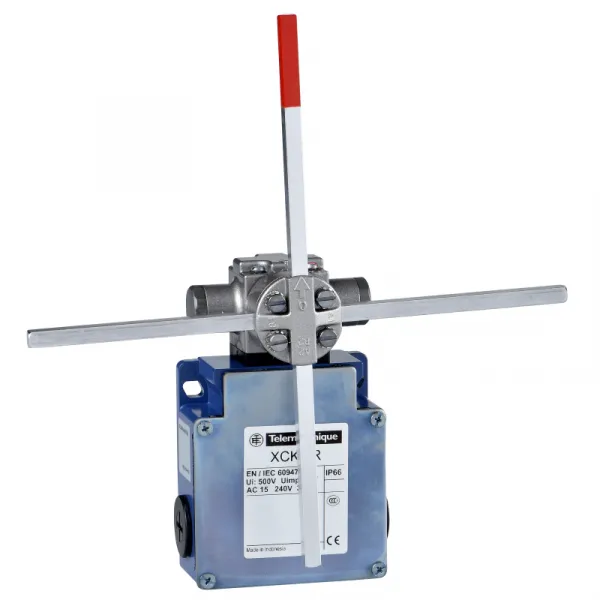

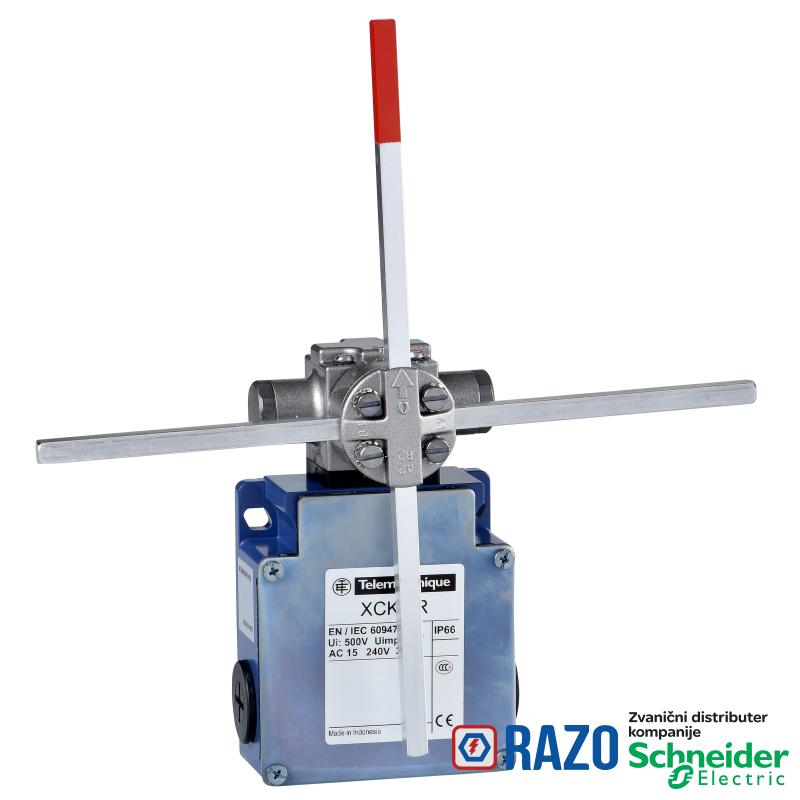

| tip glave uređaja | ukrštena šipka bez povratka metal kvadratna šipka 6 mm, D = 200 mm |
| kablovski uvod | 3 uvoda sa navojem za M20 x 1.5 kablovsku uvodnicu, spoljašnji presek kabla: 7-13 mm |
| Tip proizvoda ili komponente | granični prekidač |
| materijal glave | zamak |
| Materijal | metal |
| tip glave | obrtna glava |
| tip prilaza | bočni prilaz, 2 smera |
| ime serije | specijalni format |
| tip kontakata i sastav | 2 x (1 NC + 1 NO) |
| tip kućišta | fiksno |
| operacija kontakata | sporo isključenje, isključenje pre uključenja |
| specifične primene proizvoda | za aplikacije dizanja i mehaničkog rukovanja |
| materijal tela | zamak |
| Kratko ime uređaja | XCKMR |
| broj polova | 4 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maksimalni ugao pomeraja | -180 ° |
| maksimalni ugao pomeraja | 180 ° |
| visina | 118-118 mm |
| opis priključaka ISO n°1 | (21-22)NC |
| opis priključaka ISO n°1 | (13-14)NO |
| zaštita od kratkog spoja | 10 A rastavni uložak osigurač, tip gG |
| minimalna brzina pobude | 6 m/min |
| električna veza | vijčani priključci, kapacitet stezaljke: 1 x 0.5...2 x 2.5 mm² |
| broj koraka | 4 električne pozicije |
| Masa proizvoda | 0.55 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60664 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa EN/IEC 60947-1 |
| aktiviranje prekidača | sa bilo kojim pokretnim delom |
| [Ui] nazivni napon izolacije | 300 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | 300 V u skladu sa CSA C22.2 No 14 |
| [Ui] nazivni napon izolacije | 500 V (stepen zaprljanosti 3) u skladu sa EN/IEC 60947-1 |
| pozitivno otvaranje | bez |
| forma izolacije kontakata | Zb |
| kontaktni blok po smeru (upravljacko kolo) | 2 po smeru |
| mehanička trajnost | 2000000 ciklusa |
| kompatibilnost | XCKMR |
| maksimalna brzina pobude | 1.5 m/s tačka aktivacije na šipki između 65 i 95 mm |
| posebne primene | klasične |
| označavanje koda kontakta | A300, AC-15 (Ue = 240 V), Ie = 3 A 10 A u skladu sa EN/IEC 60947-5-1 dodatak A |
| označavanje koda kontakta | Q150, DC-13 (Ue = 125 V), Ie = 0.55 A u skladu sa EN/IEC 60947-5-1 dodatak A |
| Širina | 200 mm |
| Dubina | 59 mm |
| minimalni moment za okidanje | 0.5 N.m |
| maximum resistance across terminals | 25 MΩ u skladu sa IEC 60255-7 kategorija 3 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CE |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | CSA |
| IK stepen zaštite | IK07 u skladu sa EN 50102 |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | CSA C22.2 No 14 |
| Standardi | UL 508 |
| Standardi | EN/IEC 60947-5-1 |
| otpornost na udare | 50 gn u skladu sa EN/IEC 60068-2-27 |
| otpornost na vibracije | 25 gn (f= 10-500 Hz) u skladu sa EN/IEC 60068-2-6 |
| IP stepen zaštite | IP66 u skladu sa EN/IEC 60529 |
| Temperatura okoline za skladištenje | -40-85 °C |
| klasa zaštite protiv električnog udara | klasa I u skladu sa IEC 60536 |
| Tretman zaštite | TC |
| ODRžIVOST PONUDE | |
|---|---|
| EU RoHS direktiva | Nije primenljivo, izvan zakonskog okvira direktive EU RoHS |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
