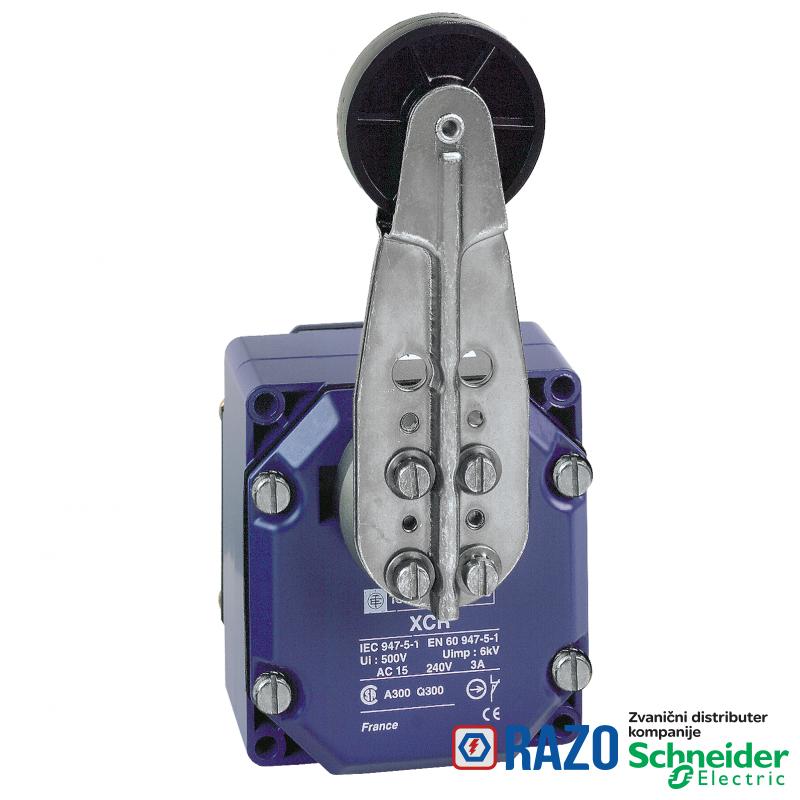

granični prekidač XCR - termopl. sa povratkom poluga sa točkićem- 2X(1NC+NO)

granični prekidač XCR - termopl. sa povratkom poluga sa točkićem- 2X(1NC+NO)

Šifra artikla: XCRA15
granični prekidač XCR - termopl. sa povratkom poluga sa točkićem- 2X(1NC+NO)
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
24.932,40 RSD
24.932,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave obrtno
Grupa proizvoda OsiSense XC
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm²
Način pričvršćivanja telom
tip glave uređaja poluga sa točkićem sa povratkom termoplastika velika
dizajn senzora -
Tip proizvoda ili komponente granični prekidač
Materijal metal
tip glave obrtna glava
tip prilaza bočni prilaz, 2 smera
ime serije specijalni format
tip kontakata i sastav 2 x (1 NC + 1 NO)
tip kućišta fiksno
pozitivno otvaranje sa
kontaktni blok po smeru (upravljacko kolo) 2 po smeru
operacija kontakata trenutno delovanje
specifične primene proizvoda za aplikacije dizanja i mehaničkog rukovanja
Kratko ime uređaja XCR
broj polova 4
DOPUNSKE INFORMACIJE
maksimalni ugao pomeraja -55 °
maksimalni ugao pomeraja 55 °
visina 95-95 mm
opis priključaka ISO n°1 (13-14)NO
opis priključaka ISO n°1 (21-22)NC
zaštita od kratkog spoja 10 A rastavni uložak osigurač, tip gG
minimalna brzina pobude 0.01 m/min
Broj koraka 1
kablovski uvod 1 uvod sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm u skladu sa NF C 68-300
Masa proizvoda 1.155 kg
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947-1
aktiviranje prekidača sa bilo kojim pokretnim delom
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 500 V (stepen zaprljanosti 3) u skladu sa VDE 0110
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C
forma izolacije kontakata Zb
minimalni moment pozitivnog otvaranja 0.75 N.m
mehanička trajnost 10000000 ciklusa
kompatibilnost XCR
maksimalna brzina pobude 1.5 m/s
materijal tela legura cinka
označavanje koda kontakta A300, AC-15 (Ue = 240 V), Ie = 3 A u skladu sa EN/IEC 60947-5-1 dodatak A
označavanje koda kontakta Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A
Širina 85 mm
Dubina 75 mm
minimalni moment za okidanje 0.45 N.m
maximum resistance across terminals 25 MΩ u skladu sa IEC 60255-7 kategorija 3
OKRUžENJE
Sertifikacija proizvoda CCC
Sertifikacija proizvoda CSA
Temperatura okoline za rad uređaja -25-70 °C
Standardi EN 60947-5-1
Standardi EN 60204-1
Standardi IEC 60947-5-1
Standardi IEC 60204-1
Standardi NF C 79-130
Standardi CSA C22.2 No 14
otpornost na udare 68 gn u skladu sa IEC 60068-2-27
otpornost na vibracije 9 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite IP54 u skladu sa IEC 60529
Temperatura okoline za skladištenje -40-70 °C
kategorija prenapona klasa I u skladu sa IEC 61140
kategorija prenapona klasa I u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP111136EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
