| OSNOVNE INFORMACIJE | |
|---|---|
| kretanje glave | obrtno |
| Grupa proizvoda | OsiSense XC |
| električna veza | vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 1.5 mm² |
| Način pričvršćivanja | telom |

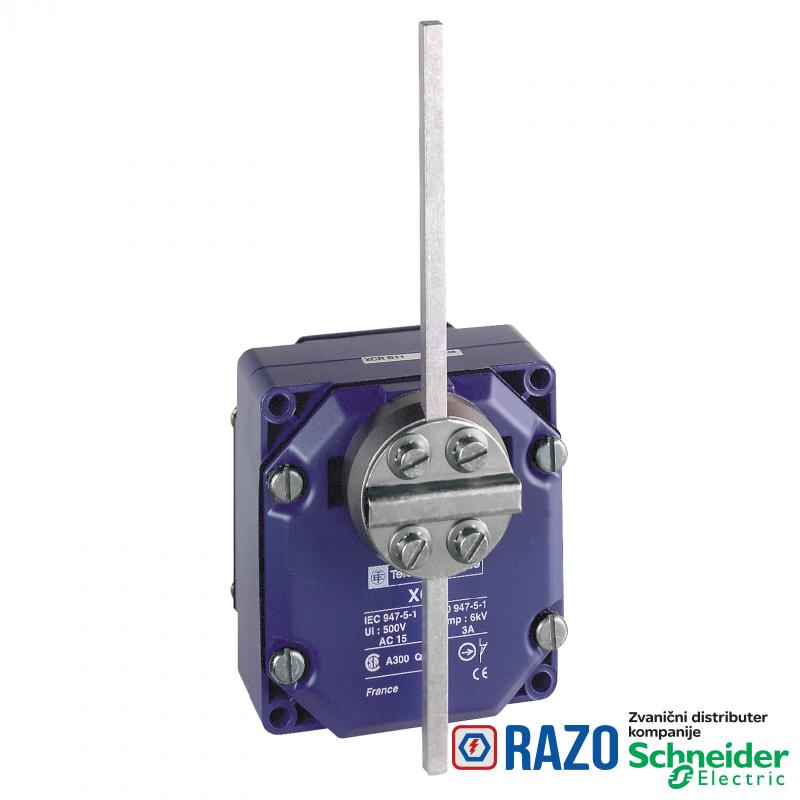

| tip glave uređaja | šipka sa povratkom metal kvadratna šipka 6 mm |
| dizajn senzora | - |
| Tip proizvoda ili komponente | granični prekidač |
| Materijal | metal |
| tip glave | obrtna glava |
| tip prilaza | bočni prilaz, 2 smera |
| ime serije | specijalni format |
| tip kontakata i sastav | 2 x (1 NC + 1 NO) |
| tip kućišta | fiksno |
| pozitivno otvaranje | sa |
| kontaktni blok po smeru (upravljacko kolo) | 2 po smeru |
| operacija kontakata | trenutno delovanje |
| specifične primene proizvoda | za aplikacije dizanja i mehaničkog rukovanja |
| Kratko ime uređaja | XCR |
| broj polova | 4 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| maksimalni ugao pomeraja | 55 ° |
| maksimalni ugao pomeraja | -55 ° |
| visina | 95-95 mm |
| opis priključaka ISO n°1 | (13-14)NO |
| opis priključaka ISO n°1 | (21-22)NC |
| zaštita od kratkog spoja | 10 A rastavni uložak osigurač, tip gG |
| minimalna brzina pobude | 0.01 m/min |
| Broj koraka | 1 |
| kablovski uvod | 1 uvod sa navojem za Pg 13.5 kablovsku uvodnicu, spoljašnji presek kabla: 9-12 mm u skladu sa NF C 68-300 |
| Masa proizvoda | 1.11 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60664 |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-1 |
| aktiviranje prekidača | sa bilo kojim pokretnim delom |
| [Ui] nazivni napon izolacije | 300 V u skladu sa UL 508 |
| [Ui] nazivni napon izolacije | 500 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1 |
| [Ui] nazivni napon izolacije | 500 V (stepen zaprljanosti 3) u skladu sa VDE 0110 |
| [Ui] nazivni napon izolacije | 300 V u skladu sa CSA C22.2 No 14 |
| električna trajnost | 5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 4 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| električna trajnost | 5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 7 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| električna trajnost | 5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 10 W, broj operacija <60 ciklusa/min, faktor opterećenja: 0.5 u skladu sa IEC 60947-5-1 dodatak C |
| forma izolacije kontakata | Zb |
| minimalni moment pozitivnog otvaranja | 0.75 N.m |
| mehanička trajnost | 10000000 ciklusa |
| kompatibilnost | XCR |
| maksimalna brzina pobude | 1.5 m/s |
| materijal tela | legura cinka |
| označavanje koda kontakta | A300, AC-15 (Ue = 240 V), Ie = 3 A u skladu sa EN/IEC 60947-5-1 dodatak A |
| označavanje koda kontakta | Q300, DC-13 (Ue = 250 V), Ie = 0.27 A u skladu sa EN/IEC 60947-5-1 dodatak A |
| Širina | 85 mm |
| Dubina | 75 mm |
| minimalni moment za okidanje | 0.45 N.m |
| maximum resistance across terminals | 25 MΩ u skladu sa IEC 60255-7 kategorija 3 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | CCC |
| Temperatura okoline za rad uređaja | -25-70 °C |
| Standardi | EN 60947-5-1 |
| Standardi | IEC 60947-5-1 |
| Standardi | EN 60204-1 |
| Standardi | IEC 60204-1 |
| Standardi | CSA C22.2 No 14 |
| Standardi | NF C 79-130 |
| otpornost na udare | 68 gn u skladu sa IEC 60068-2-27 |
| otpornost na vibracije | 9 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6 |
| IP stepen zaštite | IP54 u skladu sa IEC 60529 |
| Temperatura okoline za skladištenje | -40-70 °C |
| kategorija prenapona | klasa I u skladu sa IEC 61140 |
| kategorija prenapona | klasa I u skladu sa NF C 20-030 |
| Tretman zaštite | TC |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP111136EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
