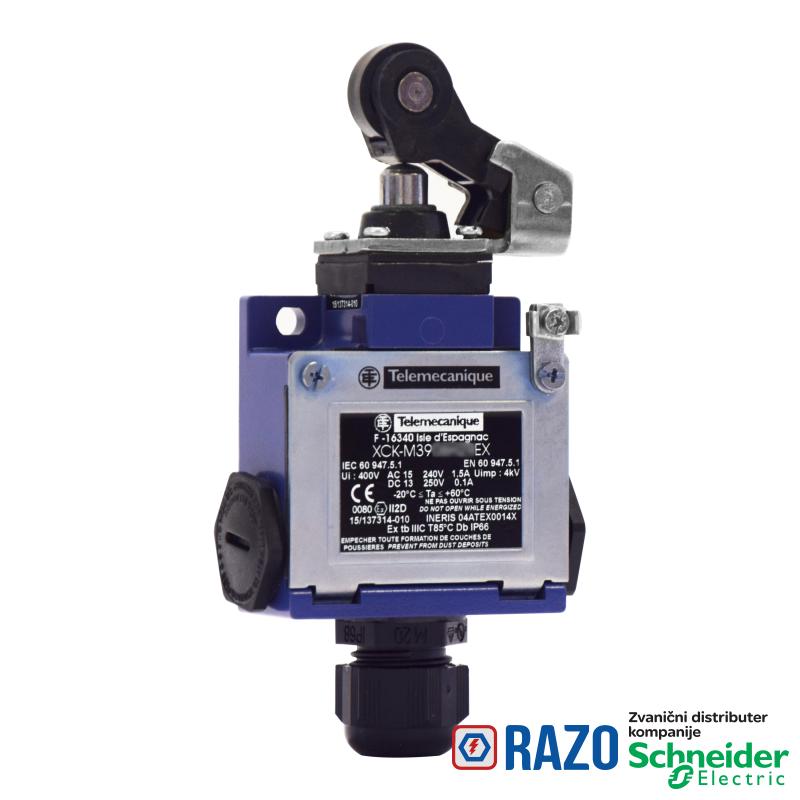

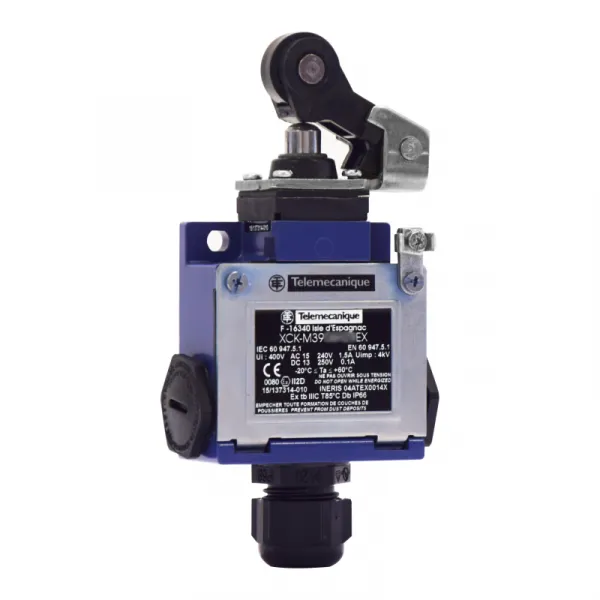

granični prekidač XCK-M - poluga sa točkićem i klipom - 2 NC + 1 NO - ATEX

granični prekidač XCK-M - poluga sa točkićem i klipom - 2 NC + 1 NO - ATEX

Šifra artikla: XCKM3921H29EX
granični prekidač XCK-M - poluga sa točkićem i klipom - 2 NC + 1 NO - ATEX
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
25.885,20 RSD
25.885,20 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
kretanje glave linearno
Grupa proizvoda OsiSense ATEX D
električna veza vijčani priključci, kapacitet stezaljke: 1 x 0.34...2 x 0.75 mm²
Broj koraka 1
Način pričvršćivanja telom
tip glave uređaja poluga sa točkićem i klipom - sa povratkom termoplastika
Tip proizvoda ili komponente granični prekidač
Materijal metal
IP stepen zaštite IP66 u skladu sa IEC 60529
tip glave glava sa klipom
aktiviranje prekidača sa korakom od 30°
tip prilaza bočni prilaz, 1 smer
ime serije standardni format
tip kontakata i sastav 2 NC + 1 NO
tip kućišta fiksno
pozitivno otvaranje sa
forma izolacije kontakata Zb
operacija kontakata trenutno delovanje
broj kablovskih uvoda 1 uvod sa navojem za M20 x 1.5 kablovska uvodnica (uključena) 7-13 mm
broj kablovskih uvoda 2 uvod sa navojem za M20 x 1.5 kablovska uvodnica
maksimalna brzina pobude 1.5 m/s
minimalna sila okidanja 8 N
Kratko ime uređaja XCKM
broj polova 3
DOPUNSKE INFORMACIJE
visina 64-64 mm
zaštita od kratkog spoja 6 A rastavni uložak osigurač, tip gG
minimalna brzina pobude 0.01 m/min
označavanje II2 D-Ex tb IIIC T85°C Db IP66/67
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa IEC 60664
[Uimp] nazivni podnosivi impulsni napon 4 kV u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 300 V u skladu sa UL 508
[Ui] nazivni napon izolacije 400 V (stepen zaprljanosti 3) u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije 300 V u skladu sa CSA C22.2 No 14
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 24 V, 3 W, broj operacija <3600 ciklusa/min, faktor opterećenja: 0.5 , DC u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 48 V, 2 W, broj operacija <3600 ciklusa/min, faktor opterećenja: 0.5 , DC u skladu sa IEC 60947-5-1 dodatak C
električna trajnost 5000000 ciklusa, DC-13, induktivno tip opterećenja, 120 V, 1 W, broj operacija <3600 ciklusa/min, faktor opterećenja: 0.5 , DC u skladu sa IEC 60947-5-1 dodatak C
minimalna sila pozitivnog otvaranja 24 N
mehanička trajnost 20000000 ciklusa
kompatibilnost XCKM
materijal tela zamak
označavanje koda kontakta B300, AC-15 (Ue = 240 V), Ie = 1.5 A u skladu sa EN 60947-5-1
označavanje koda kontakta B300, AC-15 (Ue = 240 V), Ie = 1.5 A u skladu sa IEC 60947-5-1 dodatak A
označavanje koda kontakta R300, DC-13 (Ue = 250 V), Ie = 0.1 A u skladu sa EN 60947-5-1
označavanje koda kontakta R300, DC-13 (Ue = 250 V), Ie = 0.1 A u skladu sa IEC 60947-5-1 dodatak A
Širina 63 mm
Dubina 30 mm
[Ithe] dozvoljena termička struja u ormanu 6 A AC
maximum resistance across terminals 25 MΩ u skladu sa IEC 60255-7 kategorija 3
OKRUžENJE
Sertifikacija proizvoda INERIS 04ATEX0014X
Sertifikacija proizvoda IEC-Ex INE 17.0020X
Temperatura okoline za rad uređaja -20-60 °C
Standardi EN/IEC 60079-31
Standardi EN/IEC 60079-0
zona prašine zona 21 - 22
otpornost na udare 50 gn za 11 milisekundi u skladu sa IEC 60068-2-27
otpornost na vibracije 25 gn (f= 10-500 Hz) u skladu sa IEC 60068-2-6
direktive 2014/34/EU - ATEX directive
klasa zaštite protiv električnog udara klasa I u skladu sa IEC 61140
klasa zaštite protiv električnog udara klasa I u skladu sa NF C 20-030
Tretman zaštite TC
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP110614EN
Status održive ponude Green Premium proizvod
Propis REACh referenca sadrži SVHC iznad propisanog praga
Profil cirkularnosti N/A
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
