| OSNOVNE INFORMACIJE | |
|---|---|
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | EasyPact TVS |
| grupa proizvoda | EasyPact |
| pogodno za izolaciju | da u skladu sa IEC 60947-1 dodatak 7.1.6 |
| boja | siva (RAL 7011) |
| Primena uređaja | motor |
| Kratko ime uređaja | GZ1E |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Ue] nazivni radni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 89 mm |
| Nosači za montažu | šina |
| Tip mreže | AC |
| prekostrujna zaštita | 327-327 A |
| snaga disipacije | 2.5 W (po polu) |
| snaga motora kW | 5.5-5.5 kW pri 230 V AC 50/60 Hz |
| snaga motora kW | 11-11 kW pri 440 V AC 50/60 Hz |
| snaga motora kW | 11-11 kW pri 400 V AC 50/60 Hz |
| snaga motora kW | 15-15 kW pri 500 V AC 50/60 Hz |
| snaga motora kW | 22-22 kW pri 690 V AC 50/60 Hz |
| maximum operating rate | 25 ciklusa/h |
| kategorija upotrebe | AC-3 |
| Masa proizvoda | 0.26 kg |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 40 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: 2 kA pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: 10 kA pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: 30 kA pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: 5 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| breaking capacity | Icu: 3 kA pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip upravljanja | taster |
| povezivanje - priključci | vijčani priključni blokovi 2 1-6 mm² - krutost kabla: jednožični |
| povezivanje - priključci | vijčani priključni blokovi 2 1.5-6 mm² - krutost kabla: fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 1-4 mm² - krutost kabla: fleksibilni sa kablovskim završetkom |
| električna trajnost | 100000 ciklusa za AC-3 |
| Način montiranja | zavrtnjima |
| Način montiranja | stezaljkom |
| opseg podešavanja termičke zaštite | 20-25 A |
| [Ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| moment pritezanja | 1.7 N.m na vijčani priključni blokovi |
| mehanička trajnost | 100000 ciklusa |
| Broj polova | 3P |
| pozicija montiranja ručice | bilo koja pozicija |
| Širina | 44.5 mm |
| Dubina | 78 mm |
| frekvencija mreže | 50/60 Hz u skladu sa IEC 60947-2 |
| OKRUžENJE | |
|---|---|
| temperatura okoline za rad | -20-60 °C |
| Standardi | IEC 60947-4 |
| Standardi | IEC 60947-2 |
| Temperatura okoline za skladištenje | -40-80 °C |
| zaštitni tretman | TH |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 2000 m |
| Otpornost na vatru | 960 °C u skladu sa IEC 60695-2-1 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP121004EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |

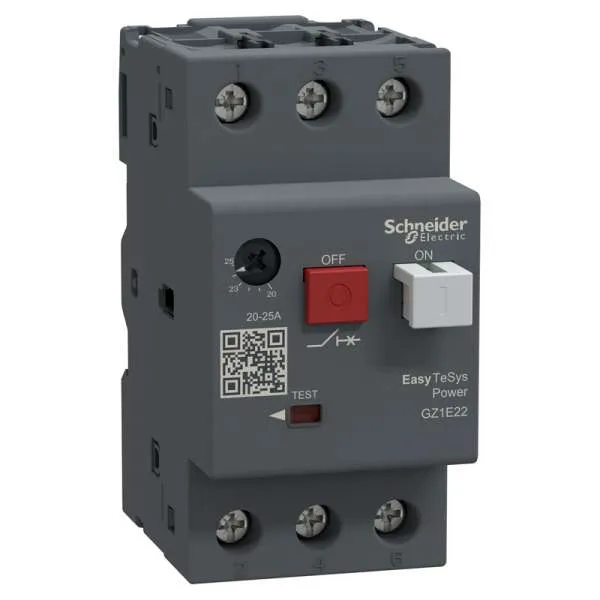

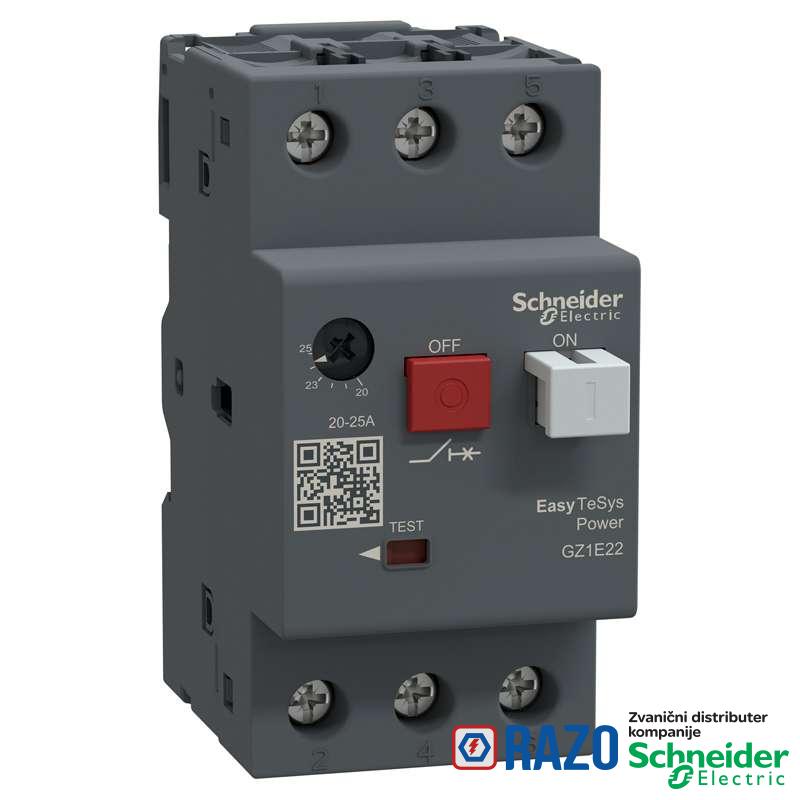

Motorni zaštitni prekidač za primene kao što su sistemi grejanja i hlađenja, upravljanje i zaštita pumpi, itd. Motorna zaštita je obezbeđena termomagnetnim zaštitnim elementima ugrađenim u motorni prekidač. Magnetni elementi (zaštita od kratkog spoja) imaju nepodesivi prag okidanja, koji je jednak približno trinaestostrukoj vrednosti maksimalne struje termičkog preopterećenja. Termički elementi (zaštita od preopterećenja) uključuju automatsku kompenzaciju za promene temperature okruženja.
Specifikacije:
Termomagnetna zaštita
Lokalno upravljanje pomoću tastera
Jedna veličina od 0.37 kW do 15 kW na 440 V AC
Icu prekidna moć do 100 kA
Prednosti:
Lak izbor za jednostavnost i fleksibilnost
Jednostavan za instalaciju, naručivanje i razumevanje
Napravljen da obezbedi osnovnu vrstu upravljanja i zaštite
Pruža pravu ravnotežu između performansi i troškova bez smanjenja kvaliteta
