| OSNOVNE INFORMACIJE | |
|---|---|
| Grupa proizvoda | TeSys GV2 |
| Tip proizvoda ili komponente | prekidač |
| ime proizvoda | TeSys GV2 |
| grupa proizvoda | TeSys |
| Primena uređaja | motor |
| Kratko ime uređaja | GV2ME |
| tehnologija zaštitne jedinice | termomagnetna |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [In] nazivna struja | 23 A |
| [Ue] nazivni radni napon | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Visina | 89 mm |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-6 mm² jednožični |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1.5-6 mm² fleksibilni bez kablovskog završetka |
| povezivanje - priključci | vijčani priključni blokovi 2 kabl(ovi) 1-4 mm² fleksibilni sa |
| osetljivost gubitka faze | da u skladu sa IEC 60947-4-1 |
| vremensko opterećenje | neprekidno u skladu sa IEC 60947-4-1 |
| Tip mreže | AC |
| prekostrujna zaštita | 327-327 A |
| [Ith] dozvoljena termička struja u vazduhu | 23 A u skladu sa IEC 60947-4-1 |
| snaga motora kW | 9-9 kW pri 400/415 V AC 50/60 Hz |
| snaga motora kW | 11-11 kW pri 500 V AC 50/60 Hz |
| snaga motora kW | 18.5-18.5 kW pri 690 V AC 50/60 Hz |
| maximum operating rate | 25 ciklusa/h |
| radni položaj | bilo koja pozicija |
| kategorija upotrebe | AC-3 u skladu sa IEC 60947-4-1 |
| kategorija upotrebe | kategorija A u skladu sa IEC 60947-2 |
| Masa proizvoda | 0.26 kg |
| način fiksiranja | 35 mm simetrična DIN šina: kačenjem |
| način fiksiranja | panel: pričvršćivanje zavrtnjem (with adaptor plate) |
| [Uimp] nazivni podnosivi impulsni napon | 6 kV u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 100 % pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 75 % pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 50 % pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| [Ics] servisna prekidna moć | 40 % pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| Tip upravljanja | taster |
| snaga disipacije po polu | 2.5 W |
| električna trajnost | 100000 ciklusa za AC-3 pri 440 V |
| prekidna moć | 3 kA Icu pri 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 15 kA Icu pri 400/415 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 50 kA Icu pri 230/240 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 6 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| prekidna moć | 4 kA Icu pri 500 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| pogodno za izolaciju | da u skladu sa IEC 60947-1 |
| [Ui] nazivni napon izolacije | 690 V AC 50/60 Hz u skladu sa IEC 60947-2 |
| veličina zaštitne jedinice | 17-23 A |
| moment pritezanja | 1.7 N.m na vijčani priključni blokovi |
| direktni priključak | bez |
| mehanička trajnost | 100000 ciklusa |
| Broj polova | 3P |
| kompatibilnost | GV2ME |
| Širina | 45 mm |
| Dubina | 78.2 mm |
| frekvencija mreže | 50/60 Hz u skladu sa IEC 60947-4-1 |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | EZU |
| Sertifikacija proizvoda | CCC |
| Sertifikacija proizvoda | DNV |
| Sertifikacija proizvoda | EAC |
| Sertifikacija proizvoda | CEBEC |
| Sertifikacija proizvoda | TSE |
| Sertifikacija proizvoda | LROS (Lloyds register of shipping) |
| Sertifikacija proizvoda | GL |
| Sertifikacija proizvoda | UL |
| Sertifikacija proizvoda | ATEX |
| Sertifikacija proizvoda | SETI |
| Sertifikacija proizvoda | CSA |
| Sertifikacija proizvoda | RINA |
| Sertifikacija proizvoda | BV |
| IK stepen zaštite | IK04 |
| temperatura okoline za rad | -20-60 °C |
| Standardi | CSA C22.2 |
| Standardi | UL 508 |
| Standardi | NF C 63-120 |
| Standardi | EN 60204 |
| Standardi | IEC 60947-1 |
| Standardi | IEC 60947-2 |
| Standardi | NF C 63-650 |
| Standardi | VDE 0113 |
| Standardi | VDE 0660 |
| Standardi | NF C 79-130 |
| Standardi | IEC 60947-4-1 |
| Temperatura okoline za skladištenje | -40-80 °C |
| zaštitni tretman | TH |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| nadmorska visina za rad uređaja | 2000 m |
| Otpornost na vatru | 960 °C u skladu sa IEC 60695-2-1 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP121004EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

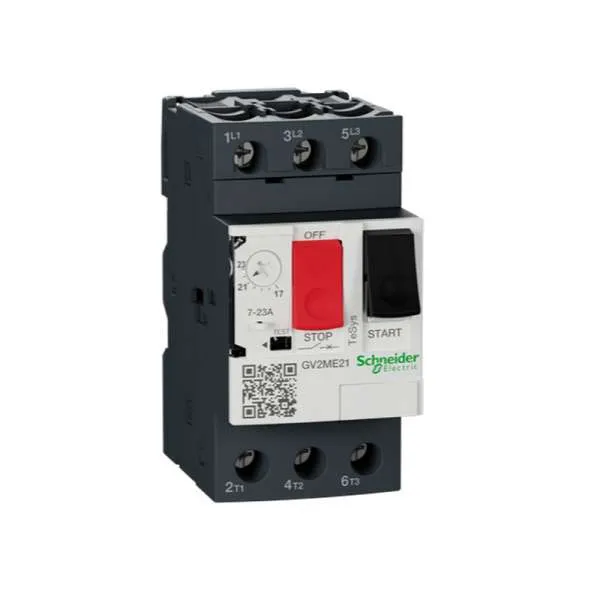

TeSys GV motorni prekidač, 3-polni (3P), 23A/690V, za 3-fazne motorne aplikacije 9kW na 400V. Poseduje termomagnetnu zaštitu sa podešavanjem termičke zaštite u opsegu 17-23A, magnetno okidanje na 13xIn, veliku prekidnu moć Icu 15kA na 400V. Sa vijčanim priključcima. Start-stop tasteri garantuju pokretanje za 100 000 ciklusa AC-3. Sertifikovan za više standarda (IEC, UL, CSA, CCC, EAC, Marine, ATEX), zeleni Premium proizvod (RoHS/REACh).
