• Kompatibilan je sa svim Acti9 upravljačkim pomoćnim uređajima, za osvetljenje, grejanje i kontrolu ventilacije
• Može se koristiti za upravljačka kola i daljinsko prebacivanje malih motora kao što su ventilatori, mikser
• Usklađenost sa standardom IEC 61095
• Indikator položaja mehaničkog kontakta
• Clip-on sistem za električne i mehaničke veze između kontaktora do 25 A i njihovih pomoćnih uređaja
• Mali šum i veliko područje za označavanje kola
• Usklađenost sa globalnim RoHS/Reach propisima radi zaštite porodice i životne sredine
011-397-7504, 011-397-7505
Ponedeljak - Petak od
8:00 do 16:00
| OSNOVNE INFORMACIJE | |
|---|---|
| napon upravljačkog kola | 220...240 V AC 50 Hz |
| Grupa proizvoda | iCT |
| Tip mreže | AC |
| Tip proizvoda ili komponente | kontaktor |
| ime proizvoda | Acti 9 iCT |
| grupa proizvoda | Acti 9 |
| raspored kontakata | 3 NO |
| Tip upravljanja | daljinsko upravljanje |
| [Ie] nazivna struja | 25 A AC-7A |
| [Ie] nazivna struja | 8.5 A AC-7B |
| Broj polova | 3P |
| Primena uređaja | motor-heating-lighting |
| Kratko ime uređaja | iCT |
| DOPUNSKE INFORMACIJE | |
|---|---|
| povezivanje - priključci | upravljačko kolo: tunelski priključci2 kabl(ovi) 1.5-1.5 mm² kruti |
| povezivanje - priključci | kolo napajanja: tunelski priključci1 kabl(ovi) 1-4 mm² fleksibilni |
| povezivanje - priključci | kolo napajanja: tunelski priključci1 kabl(ovi) 1.5-6 mm² kruti |
| povezivanje - priključci | upravljačko kolo: tunelski priključci1 kabl(ovi) 1.5-2.5 mm² kruti |
| povezivanje - priključci | upravljačko kolo: tunelski priključci2 kabl(ovi) 1.5-2.5 mm² fleksibilni |
| Mrežna frekvencija | 50 Hz |
| Visina | 81 mm |
| frekvencija preklapanja | 100 prekidačkih operacija/dan |
| Nosači za montažu | 35 mm simetrična DIN šina |
| 9 mm redovi | 4 |
| snaga držanja VA | 4.6-4.6 VA |
| [Ui] nazivni napon izolacije | 500 V AC 50/60 Hz |
| tip kontrolnog signala | držanje |
| Način montiranja | sistemom na klik |
| električna trajnost | 100000 ciklusa IEC/EN 61095 25 A 50 Hz AC-7A |
| električna trajnost | 30000 ciklusa IEC/EN 61095 8.5 A 50 Hz AC-7B |
| električna trajnost | 30000 ciklusa IEC/EN 61095 50 Hz AC-7C |
| električna trajnost | 100000 ciklusa EN/IEC 60947-4-1 50 Hz AC-1 |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-3 |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-5A |
| električna trajnost | 30000 ciklusa EN/IEC 60947-4-1 50 Hz AC-5B |
| udarna snaga u VA | 34 VA |
| mehanička trajnost | 1000000 ciklusa |
| kompatibilnost | iCT |
| Lokalna signalizacija | indikator akcije |
| [Uimp] nazivni podnosivi impulsni napon | 4 kV |
| boja | bela |
| Širina | 36 mm |
| segment tržišta | male komercijalne zgrade |
| segment tržišta | stambene zgrade |
| Dubina | 60 mm |
| moment pritezanja | upravljačko kolo: 0.8-0.8 N.m |
| moment pritezanja | kolo napajanja: 0.8-0.8 N.m |
| Kompatibilnost proizvoda | iACTc |
| Kompatibilnost proizvoda | iACTp |
| Kompatibilnost proizvoda | iACTs |
| Kompatibilnost proizvoda | iATEt |
| maksimalna snaga | 1.6 W pri 400 V AC |
| [Ue] nazivni napon | 400 V AC 50 Hz |
| OKRUžENJE | |
|---|---|
| Temperatura okoline za rad uređaja | -5-60 °C |
| Standardi | IEC/EN 61095 |
| tropikalizacija | 2 u skladu sa EN 60947-4-1 |
| tropikalizacija | 2 u skladu sa EN 61095 |
| tropikalizacija | 2 u skladu sa IEC 1095 |
| IP stepen zaštite | IP20 u skladu sa IEC 60529 |
| IP stepen zaštite | IP40 (modularni orman) u skladu sa IEC 60529 |
| nivo buke | 30 dB |
| stepen zaprljanosti | 2 |
| Temperatura okoline za skladištenje | -40-70 °C |
| relativna vlažnost | 95-95 % pri 55-55 °C |
| Nadmorska visina za rad | 2000 m |
| disipacija toplote | 1.6-1.6 W pri 50/60 Hz |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP110308EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca ne sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci. |
| Profil cirkularnosti | N/A |
| EU RoHS direktiva | Usaglašeno |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |

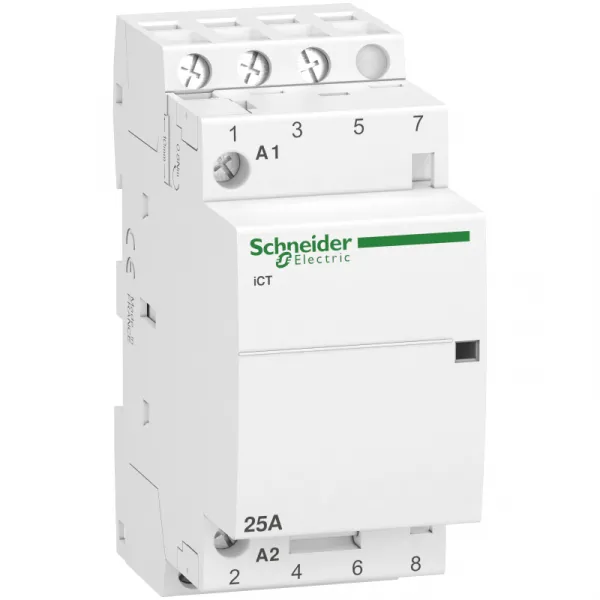

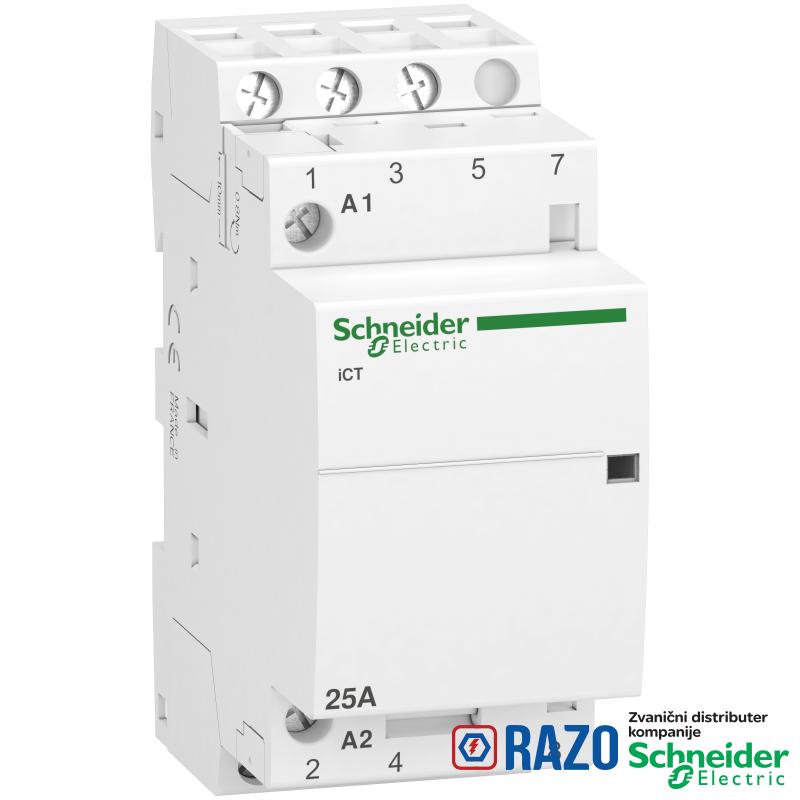

Acti9 iCT je modularni kontaktor. Radi se o 3P uređaju za daljinsko upravljanje sa 3 normalno otvorena kontakta. Nazivna struja je 25A za AC-7a i 8.5A za AC-7b. Ue nazivni radni napon je 400VAC. Upravljački napon je 220VAC do 240VAC. Uređaj se može koristiti za upravljačka kola. Kompatibilan je sa pomoćnim priborom Acti9 uređaja za upravljanje osvetljenjem, grejanjem i ventilacijom. Ovaj uređaj se može koristiti kao daljinski prekidač osvetljenja, malih motora (ventilatora, mešača) ili za primenu u HVAC sistemima. Proizvod je usklađen sa IEC/EN 61095 standardom. Električna izdržljivost ide do 100000 ciklusa za AC-7A ili AC-1, 30000 ciklusa za AC-7C, AC-7B, AC-3, AC-5A ili AC-5B. Maksimalni broj prekidačkih operacija je 6 u minuti. Ui nazivni napon izolacije je 500VAC. Uimp nazivni podnosivi impulsni napon je 4kV. Stepen zaprljanosti je 2. Ugrađuje se na DIN šinu. Širina proizvoda je 4 modula od 9mm. Boja proizvoda je bela (RAL 9003). Dimenzije su (Š) 81mm x (V) 36mm x (D) 60mm. U skladu sa IEC 60529 standardom, stepen zaštite je IP20 i IP40 u ormanu. Radna temperatura je od -5°C do 60 °C. Temperatura skladištenja je od -40°C do 70°C.
