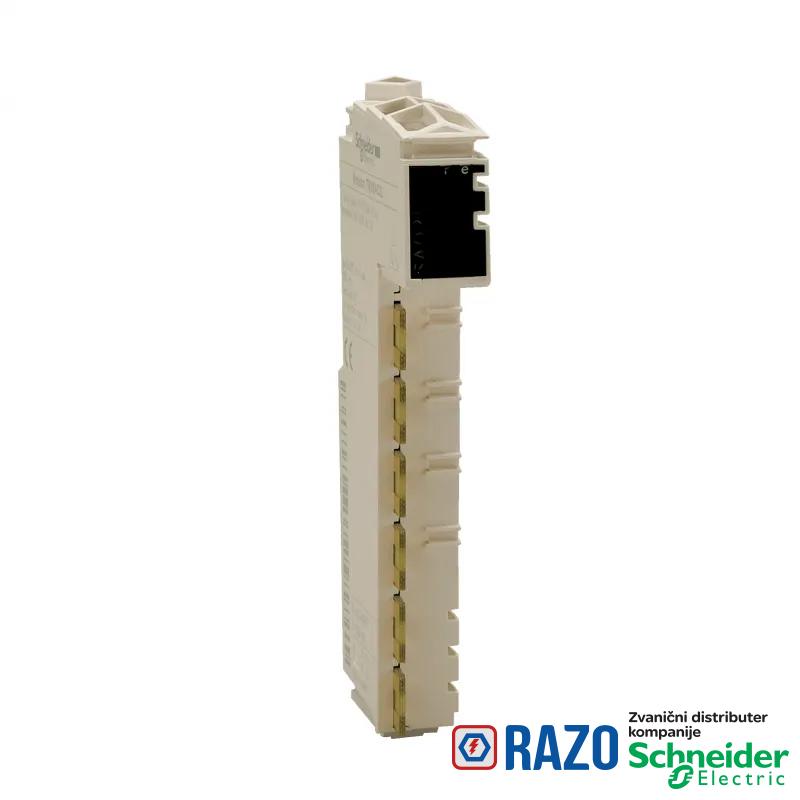

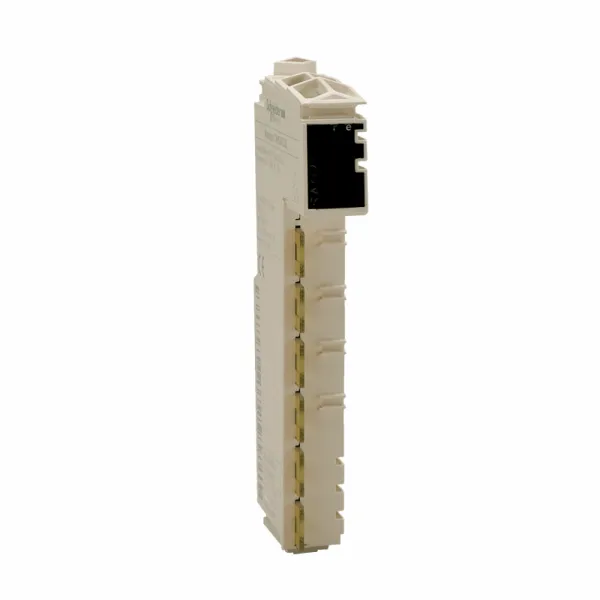

modul analognog ulaza - 2I - termopar J/K/N/S - 16-bitni

modul analognog ulaza - 2I - termopar J/K/N/S - 16-bitni

Šifra artikla: TM5SAI2TH
modul analognog ulaza - 2I - termopar J/K/N/S - 16-bitni
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
54.178,80 RSD
54.178,80 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Grupa proizvoda Modicon TM5
Tip proizvoda ili komponente analogni ulazni modul
rezolucija analognog ulaza 16 bitova
Broj analognih ulaza 2
tip analognog ulaza termopar - 210...1200 °C sa termopar J
tip analognog ulaza termopar - 270...1300 °C sa termopar N
tip analognog ulaza termopar - 270...1372 °C sa termopar K
tip analognog ulaza termopar - 50...1768 °C sa termopar S
DOPUNSKE INFORMACIJE
[Us] nazivni napon 24 V DC -15...20 %
greška merenja +/- 0.1 % od pune skale - 210...1200 °C termopar J pri 25 °C
greška merenja +/- 0.11 % od pune skale - 270...1300 °C termopar N pri 25 °C
greška merenja +/- 0.11 % od pune skale - 270...1372 °C termopar K pri 25 °C
greška merenja +/- 0.17 % od pune skale - 50...1768 °C termopar S pri 25 °C
nelinearnost +/- 0.001 %FS, tip analognog ulaza: termopar
common mode rejection > 70 dB
napajanje interno
označavanje CE
Masa proizvoda 0.025 kg
Tip kabla oklopljen kabl
potrošnja struje 2 mA pri 5 V DC bus
potrošnja struje 30 mA pri 24 V DC ulaz/izlaz
maximum power dissipation in W 0.73 W
Boja bela
izolacija bez izolacije između kanala
izolacija 500 Vrms AC izolacija između kanala i magistrale
lokalna signalizacija 1 LED zelena za napajanje
lokalna signalizacija 1 LED crvena za napajanje
lokalna signalizacija 2 LED lampice zelena za status ulaza
temperaturni koeficijent 0.01 %FS/°C, tip analognog ulaza: termopar
Kompatibilnost grupe proizvoda Modicon M258
Kompatibilnost grupe proizvoda Modicon LMC058
Kompatibilnost proizvoda logički kontroler
Kompatibilnost proizvoda servo kontroler
rezolucija merenja 0.1 °C
input filtering 1...66.7 ms podesivo preko softvera
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST-R
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda cULus
otpornost na elektromagnetna polja 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 10 V/m 80...2000 MHz u skladu sa EN/IEC 61000-4-3
Standardi UL 508
Standardi CSA C22.2 No 142
Standardi CSA C22.2 No 213
Standardi IEC 61131-2
nadmorska visina skladištenja 0-3000 m
Temperatura okoline za rad 0-55 °C bez smanjenja karakteristika (horizontalnu instalaciju)
Temperatura okoline za rad 0-60 °C sa faktorom smanjenja karakteristika (horizontalnu instalaciju)
Temperatura okoline za rad 0-50 °C (vertikalne instalacije)
IP stepen zaštite IP20 u skladu sa IEC 61131-2
otpornost na vibracije 1 gn pri 8.4-150 Hz na DIN šina
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na DIN šina
otpornost na udare 15 gn za 11 milisekundi
smetnje emisije vezane sa vodovima i zračenjem CISPR 11
Elektromagnetna kompatibilnost EN/IEC 61000-4-6
stepen zaprljanosti 2 u skladu sa IEC 60664
podnosivi naponski udar 0.5 kV diferencijalni mod u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV asimetrični napon u skladu sa EN/IEC 61000-4-5
Temperatura okoline za skladištenje -25-70 °C
relativna vlažnost 5-95 % bez kondenzacije
otpornost na elektrostatičko pražnjenje 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (I/O)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (oklopljen kabl)
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod)
Nadmorska visina za rad 0...2000 m
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1511026EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1511026EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
UGOVORNA GARANCIJA
Garancija 18 months
