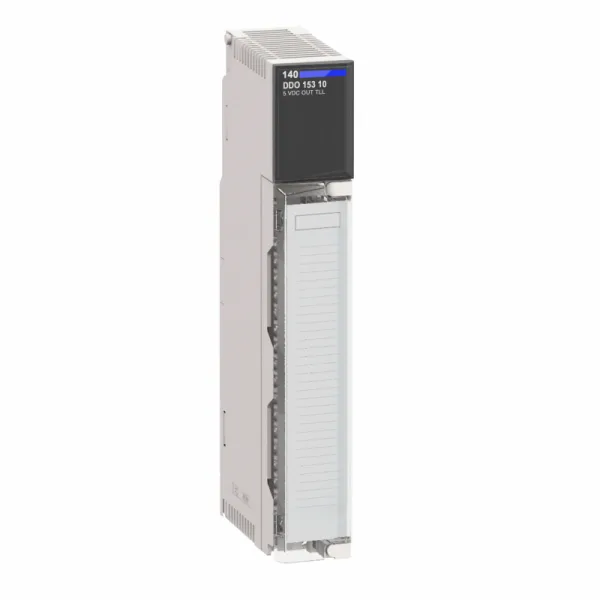

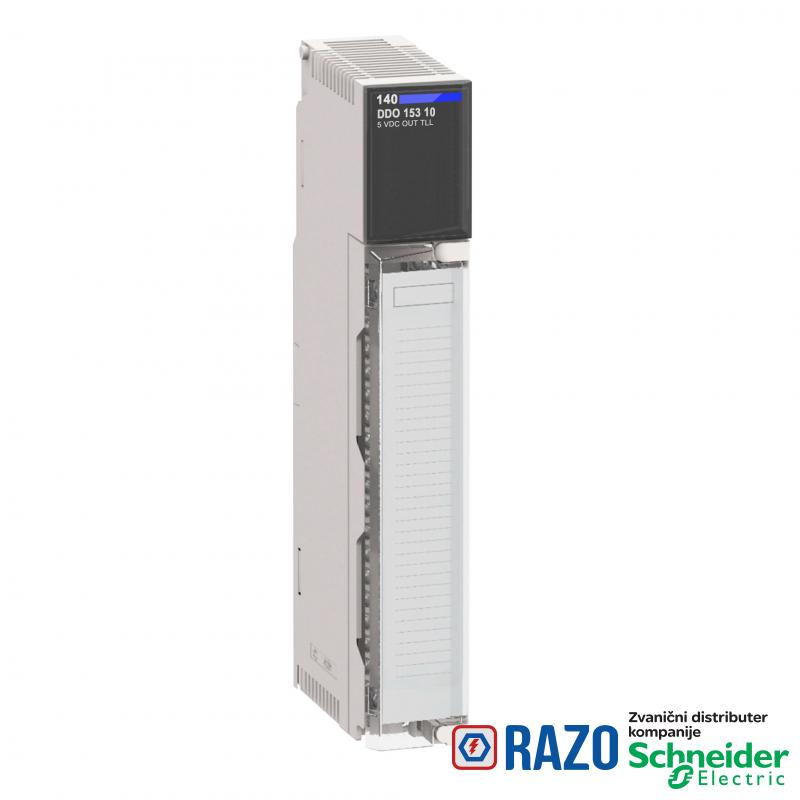

digitalni izlazni modul Modicon Quantum - 32 O - negativna logika (sink)

OSNOVNE INFORMACIJE
Grupa proizvoda	Modicon Quantum platforma za automatizaciju
Tip proizvoda ili komponente	DC digitalni izlazni modul
broj digitalnih izlaza	32

DOPUNSKE INFORMACIJE
snaga disipacije	2.0 W + (0.4 V x ukupno strujno opterećenje)
maksimalna struja opterećenja	16 A po modulu
maksimalna struja opterećenja	4 A po grupi
grupa kanala	4 grupe od 8
logika digitalnog izlaza	negativna logika (sink)
zahtev za strujom sa magistrale (reka)	330 mA
vreme odziva	<= 1 ms u stanju 0 ka stanju 1
vreme odziva	<= 1 ms u stanju 1 ka stanju 0
maximum voltage drop	<0.4 V 0.5 A
izolacija između grupe	500 Vrms DC tokom 1 minuta
napon digitalnog izlaza	24 V DC
označavanje	CE
udarna struja	5 A za 1 ms
pripadajući osigurač	3 A svake tačke
pripadajući osigurač	5 A po grupi
Masa proizvoda	0.45 kg
maximum leakage current	0.4 mA 30 V
induktivnost opterećenja	induktivnost(H) = 0.5/((struja(A))² x (prekidačka frekvencija(Hz)))
apsolutni maksimalni izlaz	50 V za 1 s eksponencijalno opadajućeg impulsa
ograničenje izlaznog napona	19.2...30 V
zahtev za adresiranje	2 izlazne reči
indikacija greške	gubitak napajanja u polju
indikacija greške	pregoreo osigurač
lokalna signalizacija	bus komunikacija je prisutna (aktivna): 1 LED (zelena)
lokalna signalizacija	otkrivena spoljašnja greška (F): 1 LED (crvena)
lokalna signalizacija	status ulaza: 32 LED lampice (zelena)
Tip zaštite	interna zaštita izlaza sa 5 A osiguračem po grupi
format modula	standardni
maximum tungsten load	<12 W 24 V
izolacija između kanala i magistrale	1780 Vrms DC tokom 1 minuta

OKRUžENJE
Sertifikacija proizvoda	FM klasa 1 odeljak 2
Sertifikacija proizvoda	RINA
Sertifikacija proizvoda	GOST
Sertifikacija proizvoda	C-Tick
Sertifikacija proizvoda	RMRS
Temperatura okoline za rad uređaja	0-60 °C
otpornost na elektromagnetna polja	10 V/m 80-2000 MHz u skladu sa IEC 801-3
Standardi	UL 508
Standardi	CSA C22.2 No 142
Temperatura okoline za skladištenje	-40-85 °C
relativna vlažnost	95-95 % bez kondenzacije
otpornost na elektrostatičko pražnjenje	4 kV na kontaktu u skladu sa IEC 801-2
otpornost na elektrostatičko pražnjenje	8 kV u vazduhu u skladu sa IEC 801-2
Nadmorska visina za rad	<= 5000 m

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP071201EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI0712001EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
