| OSNOVNE INFORMACIJE | |
|---|---|

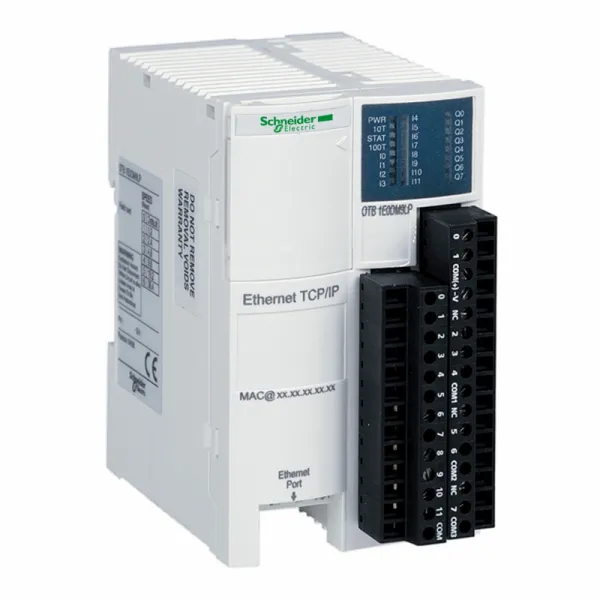

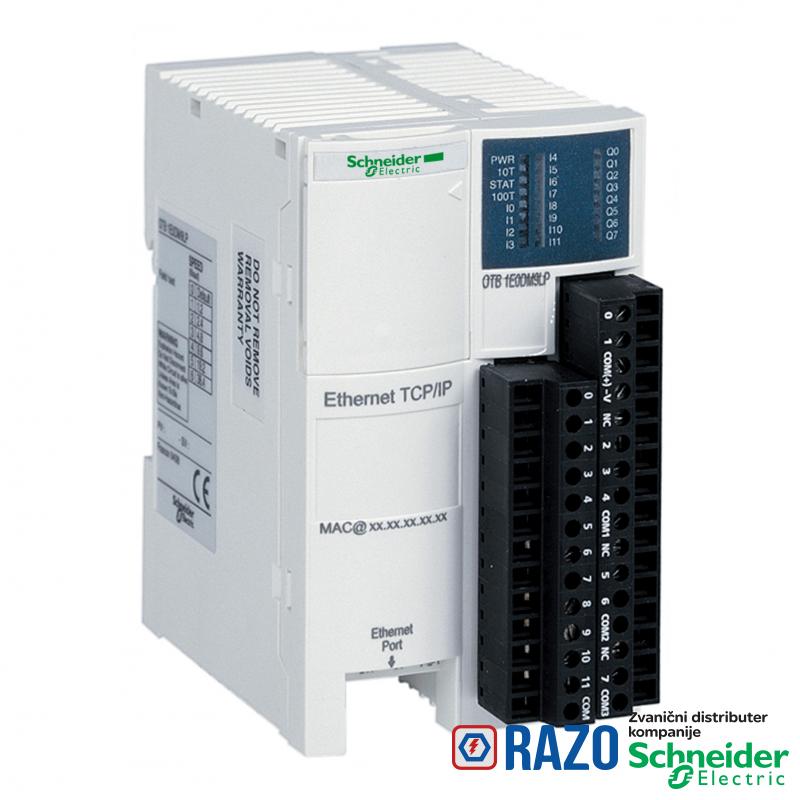

| Grupa proizvoda | Modicon OTB |
| integrisani načini povezivanja | Ethernet TCP/IP RJ45, način prenosa: 1 upredena parica pri 10/100 Mbit/s, veb server Transparent Ready klasa A10 |
| broj digitalnih izlaza | 2 tranzistorski PNP za Q0...Q1 izlazna logika: source |
| broj digitalnih izlaza | 6 relej za Q2...Q7 |
| Tip proizvoda ili komponente | I/O distribuirani modul |
| struja digitalnog izlaza | 2000 mA za relej |
| struja digitalnog izlaza | 300 mA za tranzistorski |
| logika digitalnog ulaza | sink ili source |
| struja digitalnog ulaza | 5 mA za I0...I1 |
| struja digitalnog ulaza | 5 mA za I6...I7 |
| struja digitalnog ulaza | 7 mA za I2...I5 |
| struja digitalnog ulaza | 7 mA za I8...I11 |
| broj digitalnih ulaza | 12 u skladu sa EN/IEC 61131 tip 1 |
| DOPUNSKE INFORMACIJE | |
|---|---|
| [Us] nazivni napon | 24 V |
| potrošnja struje | 30 mA pri 5 V DC (u stanju 1) relejni izlaz |
| potrošnja struje | 40 mA pri 24 V DC (u stanju 1) relejni izlaz |
| potrošnja struje | 5 mA pri 5 V DC (u stanju 0) relejni izlaz |
| broj uređaja po segmentu | 0-256 |
| Tip digitalnog ulaza | NPN ili PNP |
| minimum switchable load | 0.1 mA |
| vreme elektronskog filtera | 0.035 milisekundi za I0...I1 u stanju 1 |
| vreme elektronskog filtera | 0.035 milisekundi za I6...I7 u stanju 1 |
| vreme elektronskog filtera | 0.04 milisekundi za I2...I5 u stanju 1 |
| vreme elektronskog filtera | 0.04 milisekundi za I8...I11 u stanju 1 |
| vreme elektronskog filtera | 0.045 milisekundi za I0...I1 u stanju 0 |
| vreme elektronskog filtera | 0.045 milisekundi za I6...I7 u stanju 0 |
| vreme elektronskog filtera | 0.15 milisekundi za I2...I5 u stanju 0 |
| vreme elektronskog filtera | 0.15 milisekundi za I8...I11 u stanju 0 |
| napon digitalnog ulaza | 24 V |
| statusne LED lampice | I/O: 1 LED po kanalu (zelena) |
| statusne LED lampice | 10T: 1 LED (zelena) |
| statusne LED lampice | PWR: 1 LED (zelena) |
| statusne LED lampice | 100T: 1 LED (žuta) |
| statusne LED lampice | STAT: 1 LED (žuta) |
| frekvencija brojanja | 5000 Hz |
| frekvencija brojanja | 20000 Hz |
| tip napona digitalnog ulaza | DC |
| potrošnja | 19 W |
| Komunikacioni servis | Modbus komunikacija |
| maximum current per output common | 8 A relej |
| maximum current per output common | 0.72 A tranzistorski |
| vreme odziva | 300 µs u stanju 0 za relej |
| vreme odziva | 300 µs u stanju 1 za relej |
| vreme odziva | 5 µs u stanju 0 za tranzistorski |
| vreme odziva | 5 µs u stanju 1 za tranzistorski |
| otpornost izolacije | >= 10 MOhm između I/O i priključaka uzemljenja |
| otpornost izolacije | >= 10 MOhm između napajanja i uzemljenja |
| izolacija izmedu kanala i interne elektronike | 1500 Vrms tokom 1 minuta za relejni izlaz |
| izolacija izmedu kanala i interne elektronike | 500 Vrms tokom 1 minuta za ulazno kolo |
| izolacija izmedu kanala i interne elektronike | 500 Vrms tokom 1 minuta za tranzistorski izlaz |
| broj ulaza brojača | 2 |
| struja ulaza | 700 mA pri 26.2 V za napojno kolo |
| označavanje | CE |
| zaštita od prenapona izlaza | 38...40 V |
| Ograničenje napona ulaza | 20.4...26.4 V |
| Masa proizvoda | 0.185 kg |
| Način fiksiranja | stezaljkama (35 mm simetrična DIN šina) |
| Način fiksiranja | sa zavrtnjima bez matice (panel sa setom za montažu) |
| Način fiksiranja | sa zavrtnjima bez matice (ploča sa setom za montažu) |
| podesivo vreme filtera | 0 ms |
| podesivo vreme filtera | 3 ms |
| podesivo vreme filtera | 12 ms |
| vreme smirivanja kontakta | <= 1 ms za relej |
| impedansa ulaza | 3.4 kΩ za I2...I5 |
| impedansa ulaza | 3.4 kΩ za I8...I11 |
| impedansa ulaza | 5.7 kΩ za I0...I1 |
| impedansa ulaza | 5.7 kΩ za I6...I7 |
| napon digitalnog izlaza | 24 V DC tranzistorski izlaz(e) |
| napon digitalnog izlaza | 240 V AC relej izlaz(e) |
| napon digitalnog izlaza | 30 V DC relej izlaz(e) |
| ograničenje napona izlaza | 20.4...28.8 V tranzistorski |
| električna trajnost | 500000 ciklusa AC-1 sa 500 VA opterećenje za relejni izlaz |
| električna trajnost | 500000 ciklusa AC-14 sa 250 VA opterećenje za relejni izlaz |
| električna trajnost | 500000 ciklusa AC-15 sa 200 VA opterećenje za relejni izlaz |
| električna trajnost | 500000 ciklusa DC-1 sa 60 W opterećenje za relejni izlaz |
| električna trajnost | 500000 ciklusa DC-13 sa 30 W opterećenje za relejni izlaz |
| maksimalna izlazna struja | 360 mA, tranzistorski |
| I/O povezivanje | odvojivi vijčani priključni blok |
| broj generatora impulsa | 2 |
| ograničenje napona napajanja | 20.4-26.2 V |
| funkcija generatora impulsa | RPLS izlaz impulsnog generatora |
| funkcija generatora impulsa | RPWM impulsno širinska modulacija |
| izolacija između kanala | bez |
| napon propada | 1 V u stanju 1 |
| Tip kola napajanja | DC |
| Ethernet port | 10BASE-T/10BASE-TX |
| veb servisi | nestandardni veb server |
| udarna struja | 1 A za tranzistorski izlaz |
| udarna struja | 50 A za napojno kolo |
| maximum tungsten load | <8 W za tranzistorski |
| maximum leakage current | 0.1 mA u stanju 0 za tranzistorski |
| kapacitet proširenja I/O | 132 sa digitalni I/O vijčani priključak modul(i) |
| kapacitet proširenja I/O | 188 sa digitalni I/O opružni priključak modul(i) |
| kapacitet proširenja I/O | 244 sa HE10 konektor digitalni I/O modul(i) |
| kapacitet proširenja I/O | 7 x 8I ili 7 x 2I ili 7 x (4I/2O) sa analogni I/O vijčani priključak modul(i) |
| dužina magistrale | 0-100 m, bakar |
| otpornost kontakta | 30 mΩ |
| koncept | Transparent Ready |
| kapacitet brojanja | 32 bita |
| frekvencija generatora impulsa | 7 kHz |
| maximum number of I/O expansion module | 7 |
| broj zajedničkih tačaka | 1 za relejni izlaz (1 NO) |
| broj zajedničkih tačaka | 1 za relejni izlaz (2 NO) |
| broj zajedničkih tačaka | 1 za relejni izlaz (3 NO) |
| broj zajedničkih tačaka | 1 za ulaz |
| broj zajedničkih tačaka | 1 za tranzistorski izlaz |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | cULus |
| Temperatura okoline za rad uređaja | 0-55 °C |
| Standardi | CSA |
| Standardi | CSA C22.2 No 213 klasa I odeljak 2 grupa B |
| Standardi | CSA C22.2 No 213 klasa I odeljak 2 grupa A |
| Standardi | UL 508 |
| Standardi | CSA C22.2 No 213 klasa I odeljak 2 grupa C |
| Standardi | EN 61131-2 |
| Standardi | CSA C22.2 No 213 klasa I odeljak 2 grupa D |
| Standardi | IEC 61131-2 |
| otpornost na elektromagnetno polje | 10 V/m, radiofrekventna polja = 80000000-2000000000 Hz u skladu sa EN 61000-4-3 |
| otpornost na elektromagnetno polje | 10 V/m, radiofrekventna polja = 80000000-2000000000 Hz u skladu sa IEC 61000-4-3 |
| nadmorska visina skladištenja | 0-3000 m |
| otpornost na mikroprekide | 10 milisekundi za napojno kolo |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa EN 61131 |
| otpornost na udare | 15 gn za 11 milisekundi u skladu sa IEC 61131 |
| otpornost na vibracije | 0.075 mm pri 10-57 Hz na 35 mm simetrična DIN šina |
| otpornost na vibracije | 1 gn pri 57-150 Hz na 35 mm simetrična DIN šina |
| stepen zaprljanosti | 2 u skladu sa EN 60664 |
| stepen zaprljanosti | 2 u skladu sa IEC 60664 |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 30-95 % bez kondenzacije |
| otpornost na elektrostatičko pražnjenje | 4 kV u kontaktu u skladu sa IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV u kontaktu u skladu sa EN 61000-4-2 |
| IP stepen zaštite | IP20 |
| otpornost na brze prelaze | 1 kV u skladu sa IEC 61000-4-4 (24 V tranzistorski I/O) |
| otpornost na brze prelaze | 2 kV u skladu sa IEC 61000-4-4 (24 V napajanje) |
| Nadmorska visina za rad | 0...2000 m |
| dielektrična snaga | 500 V između I/O i priključaka uzemljenja |
| dielektrična snaga | 500 V između napajanja i uzemljenja |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP120609EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI120606EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
| UGOVORNA GARANCIJA | |
|---|---|
| Garancija | 18 months |
