OSNOVNE INFORMACIJE

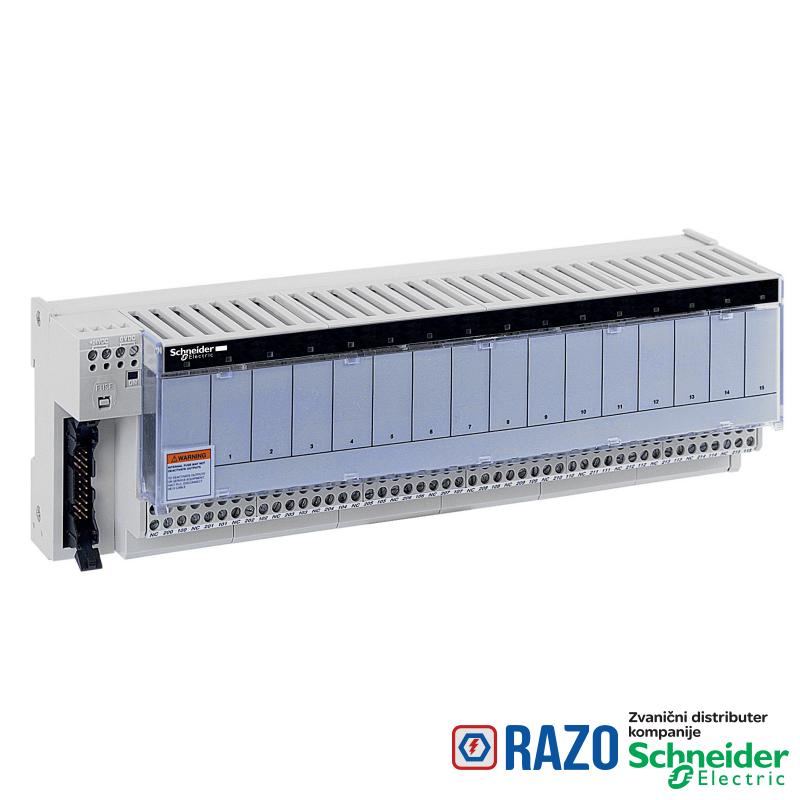

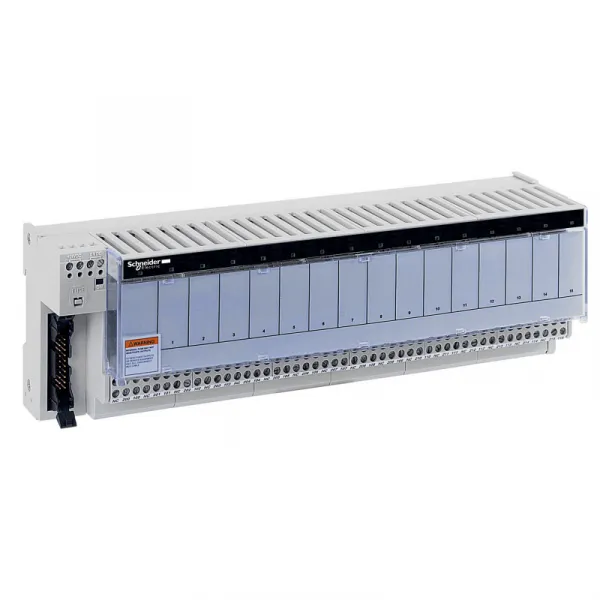

Grupa proizvoda	Advantys Telefast ABE7
Tip proizvoda ili komponente	elektromehanička izlazna relejna baza
broj priključaka po kanalu	2
broj kanala	16
[Us] nazivni napon	24 V DC za PLC kraj

DOPUNSKE INFORMACIJE
tip i sastav kontakta	1 NO za kraj predopterećenja
minimalna struja preklapanja	10 mA pri >= 5 V
frekvencija preklapanja	<= 0.5 Hz
frekvencija preklapanja	<= 10 Hz
Tip priključnog bloka	odvojiva
kategorija instalacije	II u skladu sa IEC 60664-1
maximum current per output common	10 A
struja po kanalu	5 A za kraj predopterećenja
[Ui] nazivni napon izolacije	2000 V
Masa proizvoda	0.4 kg
električna trajnost	500000 ciklusa, maksimalna struja prekidanja: 600 mA pri 24 V DC-13 10 milisekundi (kraj predopterećenja)
električna trajnost	500000 ciklusa, maksimalna struja prekidanja: 1500 mA pri 230 V AC-12 (kraj predopterećenja)
električna trajnost	500000 ciklusa, maksimalna struja prekidanja: 1500 mA pri 24 V DC-12 (kraj predopterećenja)
električna trajnost	500000 ciklusa, maksimalna struja prekidanja: 900 mA pri 230 V AC-15 (kraj predopterećenja)
Način fiksiranja	stezaljkama (35 mm simetrična DIN šina)
Način fiksiranja	sa zavrtnjima bez matice (ploča sa setom za montažu)
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60947-1
maksimalni napon preklapanja	250 V AC 50/60 Hz u skladu sa IEC 60947-5-1
maksimalni napon preklapanja	30 V DC u skladu sa IEC 60947-5-1
vreme smirivanja kontakta	<= 5 ms 1 NO
distribucija polariteta	zajednička tačka po grupi od 8 kanala na oba pola
moment pritezanja	0.6 N.m sa matica Ø 3.5 mm odvijač
mehanička trajnost	20000000 ciklusa
vreme uključenja/isključenja	<= 10 ms uključivanje kalema i zatvaranje NO kontakta
vreme uključenja/isključenja	<= 5 ms isključivanje kalema i otvaranje NO kontakta
maximum power dissipation per channel in W	0.36 W (PLC kraj)
napon propada	2.4 V pri 20 °C (PLC kraj)
Širina	206 mm
frekvencija operacija u Hz	10 Hz bez opterećenja
frekvencija operacija u Hz	0.5 Hz na Ie
električna pouzdanost	1e-008
prag napona okidanja	19.7 V pri 40 °C
struja propada	1 mA pri 20 °C

OKRUžENJE
Sertifikacija proizvoda	UL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	BV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	DNV
otpornost na elektromagnetno polje	10 V/m (26000000-1000000000 Hz) u skladu sa IEC 61000-4-3 nivo 3
temperatura okoline za rad	-5-60 °C u skladu sa IEC 61131-2
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
dielektrična snaga	2000 V u skladu sa IEC 60947-1
maksimalna otpornost na mikroprekide	5 milisekundi
IP stepen zaštite	IP2x u skladu sa IEC 60529
stepen zaprljanosti	2 u skladu sa IEC 60664-1
otpornost na zagrejanu žicu	750 °C, vreme gašenja <30 sekundi u skladu sa IEC 60695-2-11
temperatura okoline za skladištenje	-40-80 °C u skladu sa IEC 61131-2
Tretman zaštite	TC
otpornost na brze prelaze	2 kV nivo 3 u skladu sa IEC 61000-4-4

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP121229EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1212029EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
