OSNOVNE INFORMACIJE

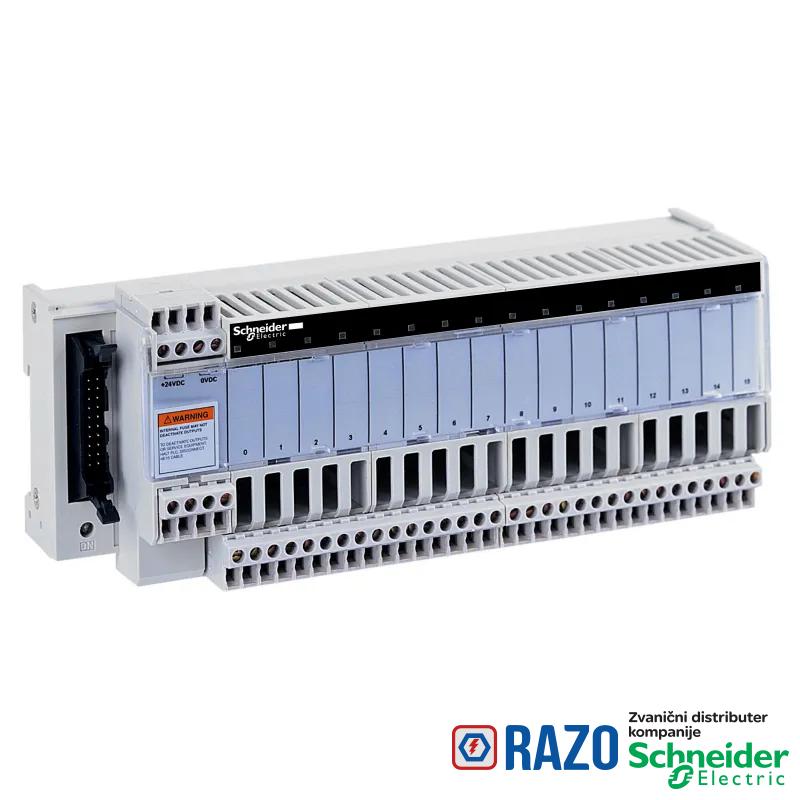

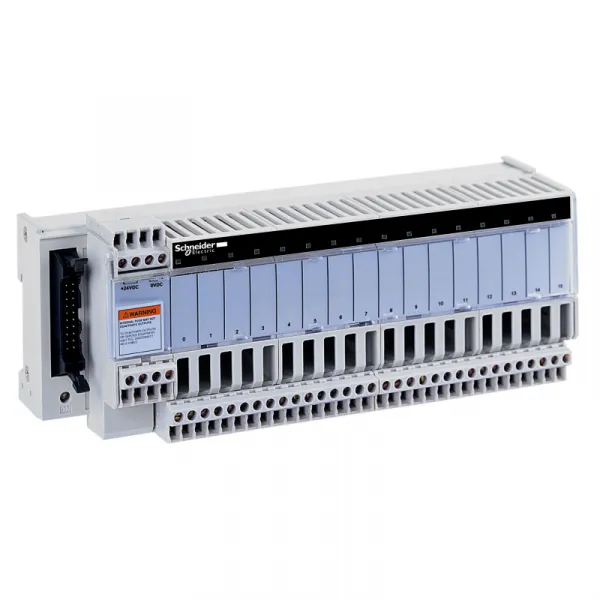

Grupa proizvoda	Advantys Telefast ABE7
Tip proizvoda ili komponente	baza solid state ulaznih releja
broj priključaka po kanalu	2
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.09...1 x 1.5 mm², 0.09-1.5 mm² (AWG 28...AWG 16) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.14...1 x 2.5 mm², 0.14-2.5 mm² (AWG 26...AWG 12) jednožični
povezivanje - priključci	vijčani priključni blokovi, 1 x 0.14...1 x 2.5 mm², 0.14-2.5 mm² (AWG 26...AWG 14) fleksibilni bez kablovskog završetka
povezivanje - priključci	vijčani priključni blokovi, 2 x 0.09...2 x 0.75 mm², 0.09-0.75 mm² (AWG 28...AWG 20) fleksibilni sa kablovskim završetkom
povezivanje - priključci	vijčani priključni blokovi, 2 x 0.2...2 x 2.5 mm², 0.2-2.5 mm² (AWG 24...AWG 14) jednožični
broj kanala	16
[Us] nazivni napon	230/240 V AC 50/60 Hz (strana senzora)
[Us] nazivni napon	24 V DC (PLC kraj)

DOPUNSKE INFORMACIJE
minimalna struja preklapanja	1 mA za PLC kraj
izolacija PLC/operativni deo	da
Tip priključnog bloka	odvojiva
maksimalna struja preklapanja	15 mA (PLC kraj)
struja po kanalu	0.008 A
kategorija instalacije	II u skladu sa IEC 60664-1
tip zaštite	interno osiguračem 1 A 5 x 20 mm brzi osigurač PLC kraj
tip zaštite	podesivi spoljašnjim osiguračem brzi osigurač strana senzora
vreme odziva	<= 20 ms iz stanja 0 u stanje 1
vreme odziva	<= 20 ms iz stanja 1 u stanje 0
[Ui] nazivni napon izolacije	2000 V
current state 1 guaranteed	>= 4.5 mA (strana senzora)
Masa proizvoda	0.407 kg
Način fiksiranja	stezaljkama (35 mm simetrična DIN šina)
Način fiksiranja	sa zavrtnjima bez matice (ploča sa setom za montažu)
[Uimp] nazivni podnosivi impulsni napon	2.5 kV u skladu sa IEC 60947-1
prekidačka frekvencija	<= 25 Hz radni ciklus: 50 %
naponsko stanje 1 garantovano	>= 164 V za strana senzora
moment pritezanja	0.6 N.m sa matica Ø 3.5 mm odvijač
granice napona	19-30 V DC (PLC kraj) u skladu sa IEC 61131-2

OKRUžENJE
Sertifikacija proizvoda	DNV
Sertifikacija proizvoda	LROS (Lloyds register of shipping)
Sertifikacija proizvoda	GL
Sertifikacija proizvoda	CSA
Sertifikacija proizvoda	BV
Standardi	IEC 61131-2 tip 1
otpornost na elektromagnetno polje	10 V/m (26000000-1000000000 Hz) u skladu sa IEC 61000-4-3 nivo 3
temperatura okoline za rad	-5-60 °C u skladu sa IEC 61131-2
otpornost na udare	15 gn za 11 milisekundi u skladu sa IEC 60068-2-27
dielektrična snaga	2000 V pri 50/60 Hz u skladu sa IEC 60947-1
otpornost na vibracije	2 gn (f= 10-150 Hz) u skladu sa IEC 60068-2-6
IP stepen zaštite	IP2x u skladu sa IEC 60529
stepen zaprljanosti	2 u skladu sa IEC 60664-1
otpornost na zagrejanu žicu	750 °C u skladu sa IEC 60695-2-11
temperatura okoline za skladištenje	-40-80 °C u skladu sa IEC 61131-2
otpornost na elektrostatičko pražnjenje	4 kV (na kontaktu) nivo 3 u skladu sa IEC 61000-4-2
otpornost na elektrostatičko pražnjenje	8 kV (vazduh) nivo 3 u skladu sa IEC 61000-4-2
otpornost na brze prelaze	2 kV nivo 3 u skladu sa IEC 61000-4-4

ODRžIVOST PONUDE
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP121229EN
Status održive ponude	Green Premium proizvod
Propis REACh	referenca ne sadrži SVHC iznad propisanog praga
WEEE	Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu	X
Profil cirkularnosti	ENVEOLI1212029EN
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
