OSNOVNE INFORMACIJE
primena prekidača	distribution IEC standard

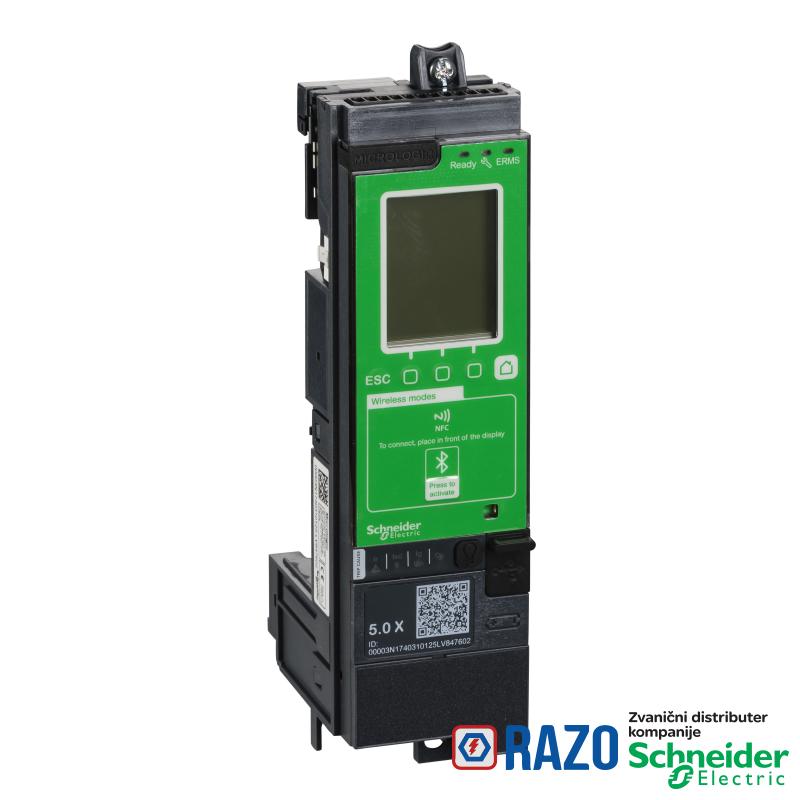

ime zaštitne jedinice	Micrologic 5.0 X
funkcija zaštitne jedinice	LSI
Tip mreže	AC
kompatibilnost grupe proizvoda	Masterpact MTZ1 prekidač
Broj polova	4P
Broj polova	3P
opis zaštićenih polova	4P 3d + OSN
opis zaštićenih polova	3P 3d
opis zaštićenih polova	4P 3d + N/2
opis zaštićenih polova	4P 3d
opis zaštićenih polova	4P 4d
Tip proizvoda ili komponente	kontrolna jedinica
nazivna struja zaštitne jedinice	1000-1000 A
nazivna struja zaštitne jedinice	2500-2500 A
nazivna struja zaštitne jedinice	400-400 A
nazivna struja zaštitne jedinice	4000-4000 A
nazivna struja zaštitne jedinice	800-800 A
nazivna struja zaštitne jedinice	5000-5000 A
nazivna struja zaštitne jedinice	1600-1600 A
nazivna struja zaštitne jedinice	2000-2000 A
nazivna struja zaštitne jedinice	3200-3200 A
nazivna struja zaštitne jedinice	630-630 A
nazivna struja zaštitne jedinice	1250-1250 A
nazivna struja zaštitne jedinice	6300-6300 A
tip zaštite	preopterećenje (dugotrajno) u skladu sa ANSI 49
Primena uređaja	zaštita opreme, nadzor i upravljanje
Kratko ime uređaja	Micrologic 5.0 X
tehnologija zaštitne jedinice	elektronska
grupa proizvoda	Masterpact

DOPUNSKE INFORMACIJE
[tr] podešavanje kašnjenja prorade zaštite	12.5-600 sekundi pri 1.5 x Ir
[tr] podešavanje kašnjenja prorade zaštite	0.5-24 sekundi pri 6 x Ir
[tr] podešavanje kašnjenja prorade zaštite	0.7-16.6 sekundi pri 7.2 x Ir
tip merenja	current I1, I2, I3, In, Ig: maksimalni standard)
tip merenja	voltage V21, V32, V13, V1, V2, V3: instantaneous standard)
tip merenja	voltage V21, V32, V13, V1, V2, V3: minimum standard)
tip merenja	voltage V21, V32, V13, V1, V2, V3: maksimalni standard)
tip merenja	total voltage harmonic distortion THD (V): inst, avg, avg min, avg max fundamental voltage standard)
tip merenja	total voltage harmonic distortion THD (V): inst, avg, avg min, avg max RMS voltage standard)
tip merenja	demand current I1, I2, I3, In, Iavg standard)
tip merenja	demand power P, Q, S standard)
tip merenja	average voltage Vavg standard)
tip merenja	aktivna snaga P, P1, P2, P3 standard)
tip merenja	reaktivna snaga Q, Q1, Q2, Q3 standard)
tip merenja	prividna snaga S, S1, S2, S3 standard)
tip merenja	faktor snage standard)
tip merenja	frekvencija standard)
tip merenja	ukupno harmonijsko izobličenje struje THD (I): inst, avg, avg min, avg max fundamental voltage standard)
tip merenja	ukupno harmonijsko izobličenje struje THD (I): inst, avg, avg min, avg max RMS voltage standard)
Mrežna frekvencija	50/60 Hz
tip podešavanja kašnjenja prorade zaštite od kratkog spoja	podesivo
podešavanje praga prorade zaštite od kratkog spoja	2...15 x In adjustable in step of 0.5 x In sa embedded HMI
podešavanje praga prorade zaštite od kratkog spoja	2...15 x In adjustable in step of 0.1 x In sa Ecoreach software or Masterpact MTZ mobile app
podešavanje praga prorade zaštite od kratkog spoja	Ii enable on/off
vreme uključenja/isključenja	0 ms u fast
vreme uključenja/isključenja	20 ms u standardno
Način montiranja	izvlačivo
[tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja	0.1-0.4 sekundi I²t=on
[tsd] podešavanja kašnjenja prorade zaštite od kratkog spoja	0-0.4 sekundi I²t=off
tačnost merenja	faktor snage: +/- 1 %
tačnost merenja	active power P, P1, P2, P3, Pdemand: +/- 1 %
tačnost merenja	reactive power Q, Q1, Q2, Q3, Qdemand: +/- 2 %
tačnost merenja	current I1, I2, I3, Iavg, Idemand for MTZ1: +/- 0.5 % 40...1600 x 1.2 A
tačnost merenja	current I1, I2, I3, Iavg, Idemand for MTZ2: +/- 0.5 % 40...4000 x 1.2 A
tačnost merenja	current I1, I2, I3, Iavg, Idemand for MTZ3: +/- 0.5 % 80...6300 x 1.2 A
tačnost merenja	active energy Ep IN/OUT/tot: +/- 1 % - 10...10 GWh
tačnost merenja	reactive energy Ep IN/OUT/tot: +/- 2 % - 10...10 GVARh
tačnost merenja	apparent energy Es IN/OUT/tot: +/- 1 % - 10...10 GVAh
tačnost merenja	unbalance current: +/- 0.5 %
tačnost merenja	frekvencija: +/- 0.005 Hz
tačnost merenja	voltage V21, V32, V13, VLLavg: +/- 0.5 % 208...690 x 1.2 V
tačnost merenja	voltage V21, V32, V13, VLNavg: +/- 0.5 % 120...400 x 1.2 V
tačnost merenja	apparent power S, S1, S2, S3, Sdemand: +/- 1 %
termička memorija	da
mereni napon	145.6-828 V AC 50/60 Hz po fazi
opseg merenja frekvencije	45-250 Hz
Snimanje podataka	minimum/maksimum trenutnih vrednosti
Snimanje podataka	upis podataka o održavanju
Snimanje podataka	upisa podataka
Snimanje podataka	precizno vremensko beleženje ulazne veličine
Snimanje podataka	upis alarma
Snimanje podataka	upis event podataka
tip dijagnostike mreže i mašine	system (HMI) health state overview: circuit breaker health state standard)
tip dijagnostike mreže i mašine	protection test: test standard)
tip dijagnostike mreže i mašine	selectivity test: test standard)
tip dijagnostike mreže i mašine	informacije o kontekstu prorade zaštite: crisis management standard)
tip dijagnostike mreže i mašine	operation: advanced diagnostic standard)
tip dijagnostike mreže i mašine	breaker service life: circuit breaker health state standard)
tip dijagnostike mreže i mašine	contacts state: circuit breaker health state standard)
tip dijagnostike mreže i mašine	micrologic service life: circuit breaker health state standard)
tip dijagnostike mreže i mašine	tripping cause indication: circuit breaker tripping cause standard)
tip dijagnostike mreže i mašine	identification card: diagnostic data standard)
tip dijagnostike mreže i mašine	configured alarms synthesis: diagnostic data standard)
tip dijagnostike mreže i mašine	monitored function: diagnostic data standard)
tip dijagnostike mreže i mašine	operation: diagnostic data standard)
tip dijagnostike mreže i mašine	micrologic test: test standard)
upravljanje energijom	measurement active, reactive and apparent energy standard)
upravljanje energijom	measurement electrical network standard)
upravljanje energijom	measurement energy standard)
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Elektromagnetna kompatibilnost	N/A
Tip merenja	multimetar
podešavanje gornjeg praga prorade zaštite od preopterećenja	0.4...1 x In adjustable in step of 1 A
Protokol komunikacionog porta	Bluetooth 4.0 LE "peer to peer" 30 kbit/s
Protokol komunikacionog porta	NFC "peer to peer" u skladu sa ISO 15963
Protokol komunikacionog porta	USB "peer to peer" 115 kbauds
tip displeja	LCD displej - 128 x 96 piksela
tip podešavanja kašnjenja prorade zaštite	adjustable in step of 0.5 s
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem	1.5...10 x Ir adjustable in step of 0.5 x Ir sa embedded HMI
[Isd] podešavanje praga zaštite od kratkog spoja sa kašnjenjem	1.5...10 x Ir adjustable in step of 0.1 x Ir sa Ecoreach software or Masterpact MTZ mobile app
podešavanje praga trenutne zaštite od kratkog spoja tip Ii	podesivo
zona selektivne blokade ZSI	sa
klasa tačnosti	class 5: ukupno harmonijsko izobličenje struje THD (I)
klasa tačnosti	klasa 0.5: unbalance voltage
klasa tačnosti	klasa 1: active and reactive energy by pulse counting (+/- W.h, +/- VAR.h)
klasa tačnosti	klasa 2: total voltage harmonic distortion THD (V)

OKRUžENJE
Standardi	EN/IEC 60947-1
Standardi	EN/IEC 60255-1
Standardi	EN/IEC 60947-2
Standardi	IEC 60092-202

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1706010EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1706010EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
