OSNOVNE INFORMACIJE
Mrežna frekvencija	50/60 Hz
kategorija upotrebe	kategorija B
pogodno za izolaciju	da u skladu sa IEC 60947-2
Tip mreže	AC
kod prekidne moći	H2
Broj polova	3P
Tip proizvoda ili komponente	prekidač

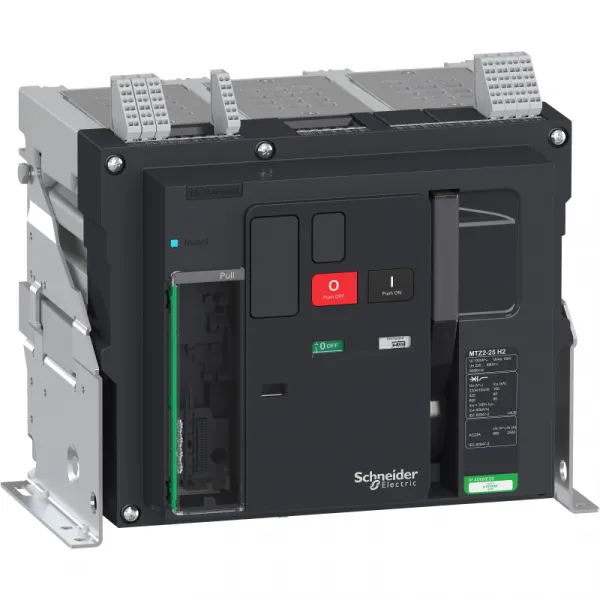

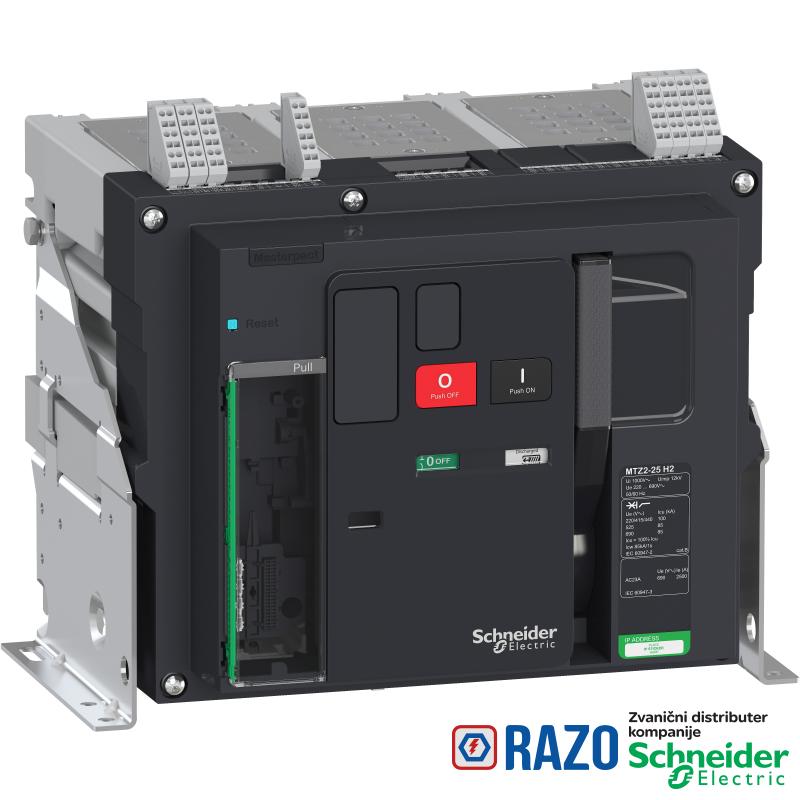

ime proizvoda	Masterpact MTZ2
Primena uređaja	zaštita
Kratko ime uređaja	MTZ2 25 H2
grupa proizvoda	Masterpact
ime prekidača	Masterpact MTZ2 25

DOPUNSKE INFORMACIJE
[Ics] servisna prekidna moć	100 kA pri 220/415 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	100 kA pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	85 kA pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ics] servisna prekidna moć	85 kA pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[In] nazivna struja	2500 A pri 40 °C
Način montiranja	fiksno
prekidna moć	100 kA Icu pri 220/415 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	100 kA Icu pri 440 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	85 kA Icu pri 500/525 V AC 50/60 Hz u skladu sa IEC 60947-2
prekidna moć	85 kA Icu pri 660/690 V AC 50/60 Hz u skladu sa IEC 60947-2
[Icm] nazivna kratkospojna moć uključenja	220 kA 220/415 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	220 kA 440 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	187 kA 660/690 V AC pri 50/60 Hz
[Icm] nazivna kratkospojna moć uključenja	187 kA 500/525 V AC pri 50/60 Hz
električna trajnost	AC-3: 6000 ciklusa 440/690 V AC 50/60 Hz u skladu sa IEC 60947-3
električna trajnost	2500 ciklusa 690 V AC 50/60 Hz u skladu sa IEC 60947-2
električna trajnost	5000 ciklusa 440 V AC 50/60 Hz u skladu sa IEC 60947-2
električna trajnost	AC-23A: 2500 ciklusa 690 V AC 50/60 Hz u skladu sa IEC 60947-3
električna trajnost	AC-23A: 5000 ciklusa 440 V AC 50/60 Hz u skladu sa IEC 60947-3
povezivanje	115 mm
[Ui] nazivni napon izolacije	1000 V AC 50/60 Hz u skladu sa IEC 60947-2
[Ue] nazivni napon	690 V AC 50/60 Hz u skladu sa IEC 60947-2
mehanička trajnost	20000 ciklusa with periodic preventive maintenance u skladu sa IEC 60947-2
visina	352 mm
širina	422 mm
Nosači za montažu	rails
Nosači za montažu	base plate
integrisana trenutna zaštita	171-209 kA
kompatibilnost	NW25
[Uimp] nazivni podnosivi impulsni napon	12 kV u skladu sa IEC 60947-2
CT veličina prekidača	2500 A
maksimalno vreme prekidanja	25-25 milisekundi
[Icw] kratkotrajna podnosiva struja kratkog spoja	85 kA 0.5 s u skladu sa IEC 60947-2
[Icw] kratkotrajna podnosiva struja kratkog spoja	85 kA 1 s u skladu sa IEC 60947-2
[Icw] kratkotrajna podnosiva struja kratkog spoja	75 kA 3 s u skladu sa IEC 60947-2
dubina	300 mm
Tip upravljanja	taster
maksimalno odzivno vreme zatvaranja	70 milisekundi

OKRUžENJE
Sertifikacija proizvoda	ASEFA
Temperatura okoline za rad uređaja	-25-70 °C
stepen zaprljanosti	3 u skladu sa IEC 60947-1
Temperatura okoline za skladištenje	-40-85 °C
Standardi	IEC 60364-8-1
Standardi	IEC 60947-2

ODRžIVOST PONUDE
RoHS regulativa za Kinu	Proizvod je izvan RoHS okvira za Kinu. Informativna deklaracija supstanci.
Profil cirkularnosti	ENVEOLI1607009EN
Informacije o RoHS izuzecima	Da
Bez žive	Da
Izjava o zaštiti okoliša	ENVPEP1607009EN
Status održive ponude	Green Premium proizvod
EU RoHS direktiva	Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Propis REACh	referenca sadrži SVHC iznad propisanog praga
