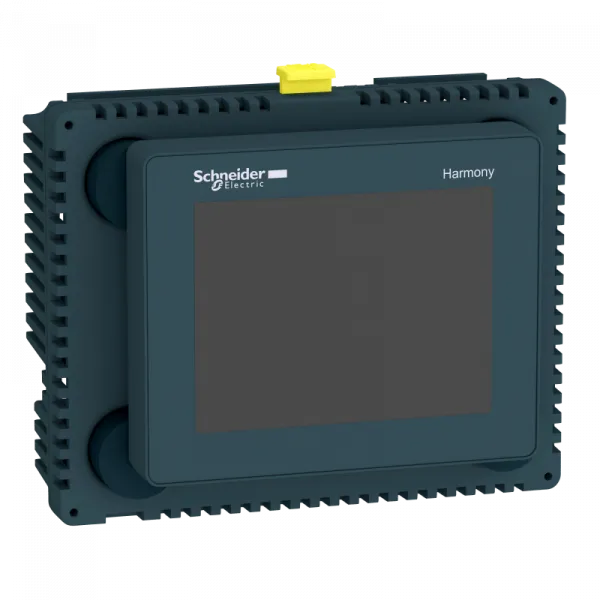

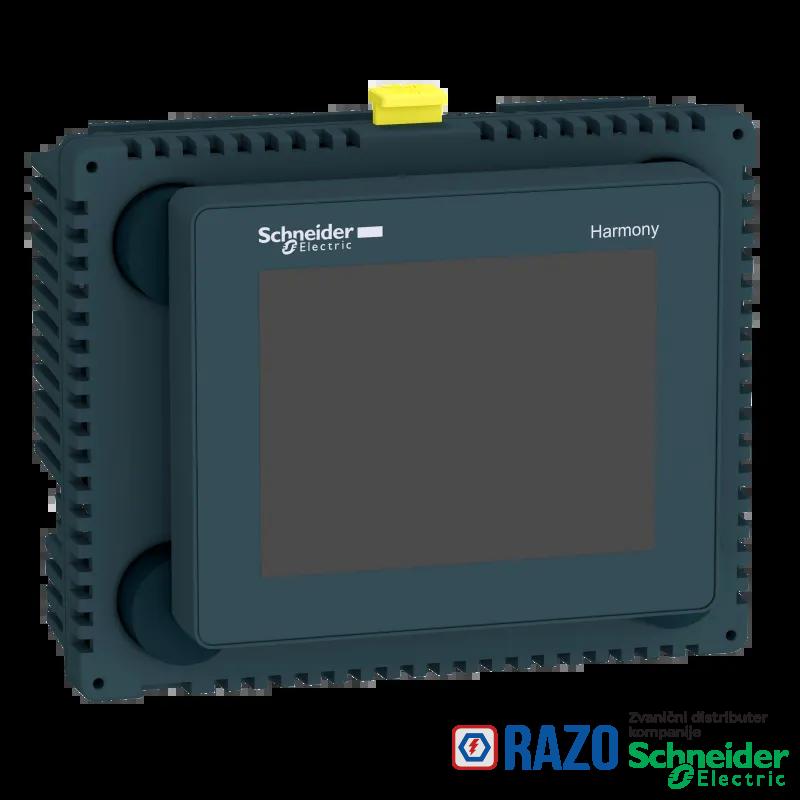

Operatorski panel 3”5 osetljiv na dodir i kontroler- 16 DI/10 DO

Operatorski panel 3”5 osetljiv na dodir i kontroler- 16 DI/10 DO

Šifra artikla: HMISCU6A5
Operatorski panel 3”5 osetljiv na dodir i kontroler- 16 DI/10 DO
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
71.778,00 RSD
71.778,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
Tip proizvoda ili komponente small touch HMI controller
operatorski panel osetljiv na dodir analogni
Grupa proizvoda Magelis SCU
prezentacija uređaja kompletan proizvod
veličina displeja 3.5 inča
tip displeja sa pozadinski LED TFT LCD u boji
DOPUNSKE INFORMACIJE
broj strana ograničeno unutrašnjom veličinom memorije
jačina osvetljenja 16 nivoa putem operatorskog panela osetljivog na dodir
udarna struja 30 A
broj digitalnih izlaza 2 brzi izlaz (normalni režim), izlazna logika: source
broj digitalnih izlaza 8 digitalni izlaz, izlazna logika: source
napajanje spoljašnji izvor napajanja
otpornost izolacije > 10 MOhm između I/O i interne elektronike
otpornost izolacije > 10 MOhm između napajanja i uzemljenja
Rezolucija displeja 320 x 240 pixels QVGA
otpornost na udare 147 m/s² za 11 milisekundi (on DIN rail) u skladu sa IEC 60068-2-27
otpornost na udare 294 m/s² za 6 milisekundi (on panel mounting) u skladu sa IEC 60068-2-27
otpornost na vibracije +/- 3.5 mm (f = 5-9 Hz) u skladu sa IEC 60068-2-6
otpornost na vibracije 1 gn (f = 9-150 Hz) u skladu sa IEC 60068-2-6
operativni sistem Magelis
prenaponska zaštita sa prenaponska zaštita
Masa proizvoda 0.512 kg
izolacija između kanala i interne elektronike 500 V DC
namena softvera SoMachine
integrisani načini povezivanja 1 serijska veza - RJ45 - RS232/RS485 (brzina: <= 115.2 kbita/s)
integrisani načini povezivanja 1 Ethernet TCP/IP - RJ45
integrisani načini povezivanja 1 USB 2.0 type mini B
integrisani načini povezivanja 1 USB 2.0 type A
integrisani načini povezivanja CANopen master bus - SUB-D 9
apsolutna greška tačnosti +/- 0.1 % od pune skale cyclic ratio 1...99% za brzi izlaz (PWM ili PTO režim)
apsolutna greška tačnosti 1 % od pune skale cyclic ratio 1...99% za brzi izlaz (PWM ili PTO režim)
apsolutna greška tačnosti +/- 5 % of full scale cyclic ratio 10...90% za brzi izlaz (PWM ili PTO režim)
apsolutna greška tačnosti +/- 10 % of full scale ciklični odnos 20...80% za brzi izlaz (PWM ili PTO režim)
apsolutna greška tačnosti +/- 15 % of full scale cyclic ratio 30...70% za brzi izlaz (PWM ili PTO režim)
Impedansa ulaza 2.81 kΩ
Impedansa ulaza 4.7 kΩ
struja digitalnog ulaza 7.83 mA za brzi ulaz
struja digitalnog ulaza 5 mA za digital
materijal kućišta PC/PBT
Lokalna signalizacija no indicator
Širina 128 mm
napajanje senzora 15-28.8 V DC >= 15 V >= 5 mA <= 5 V <= 1.5 mA
napajanje senzora 15-28.8 V DC >= 15 V >= 2.5 mA <= 5 V <= 1 mA
Dubina 102 mm
struja digitalnog izlaza 2 A 4 A)5 ms sa opening contact za digitalni izlaz
struja digitalnog izlaza 2 A 4 A)2 ms sa closing contact za digitalni izlaz
struja digitalnog izlaza 300 mA2 ms za brzi izlaz (normalni režim)
struja digitalnog izlaza 50 mA2 ms za brzi izlaz (PWM ili PTO režim)
način fiksiranja by 1 nut - prečnik: Ø 22 mm, montaža na: 1...6 mm thick panel
maximum cable distance between devices oklopljen kabl: <10 m za brzi ulaz
maximum cable distance between devices oklopljen kabl: <100 m za digitalni ulaz
maximum cable distance between devices neoklopljen kabl: <50 m za digitalni ulaz
Visina 74.95 mm
povezivanje 3.5 mm
otpornost na mikroprekide 10 milisekundi
[Us] nazivni napon 24 V (20.4-28.8 V)DC
napon digitalnog ulaza 24 V DC sink ili source (pozitivna/negativna)
potrošnja 15 W
vidni ugao horizontalno x vertikalno 60° levo
vidni ugao horizontalno x vertikalno 60° desno
vidni ugao horizontalno x vertikalno 40° od gore
vidni ugao horizontalno x vertikalno 60° odozdo
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
Elektromagnetna kompatibilnost N/A
napon digitalnog izlaza 24 V DC 19.2...28.8 V) sa tranzistor
napon digitalnog izlaza 24 V DC 5...30 V) sa relej
napon digitalnog izlaza 220 V AC 100...250 V) sa relej
izolacija između kanala bez
frekvencija procesora 333 MHz
podesivo vreme filtera 0 ms no filter (none)
podesivo vreme filtera 0.004...0.04 ms bounce filter (latch/event and cumulative filter by step Nx0.5ms (64>=N>=2))
podesivo vreme filtera 3...12 ms integrator (none/run/stop)
životni vek pozadinskog osvetljenja 50000 časova sa 65000 colours
ime procesora CPU RISC
maksimalna ulazna frekvencija 100 kHz za fast input (encoder mode) - tip upravljanja A/B
maksimalna ulazna frekvencija 100 kHz za brzi ulaz - tip upravljanja monofazni
maksimalna ulazna frekvencija 100 kHz za brzi ulaz - tip upravljanja impuls/smer
maximum output frequency 100 kHz za brzi izlaz (PTO režim)
maximum output frequency 1 kHz za brzi izlaz (PWM režim)
protokoli koji se mogu učitati CANopen
protokoli koji se mogu učitati Modbus TCP/IP
protokoli koji se mogu učitati Modbus
sat realnog vremena ugrađen
broj ulaza/izlaza 2 za brzi ulaz, priključak(čci): FI0...FI1
broj ulaza/izlaza 14 za digitalni ulaz, priključak(čci): DI0...DI13
broj ulaza/izlaza 2 za brzi izlaz, priključak(čci): FQ0...FQ1
broj ulaza/izlaza 8 za digitalni izlaz, priključak(čci): DQ0...DQ7
broj digitalnih ulaza 2 za brzi ulaz (normalni režim) u skladu sa IEC 61131-2 tip 1
broj digitalnih ulaza 14 za digitalni ulaz u skladu sa IEC 61131-2 tip 1
font teksta japanski (ANK, Kanji)
font teksta ASCII
font teksta tajvanski (tradicionalni kineski)
font teksta korejski
font teksta kineski (pojednostavljen kineski jezik)
opis memorije fleš NAND, 128 MB
opis memorije internal data storage FRAM, 128 kB
opis memorije aplikacija DRAM, 128 MB
broj zajedničkih tačaka 1 za brzi ulaz (HSC režim)
broj zajedničkih tačaka 2 za digitalni ulaz
OKRUžENJE
Sertifikacija proizvoda cULus 508
Sertifikacija proizvoda cUL 1604 Class 1 Division 2
Sertifikacija proizvoda KCC
Sertifikacija proizvoda C-Tick
Sertifikacija proizvoda cULus CSA 22-2 No 142
Sertifikacija proizvoda GOST
Standardi IEC 61000-6-2
Standardi FCC klasa A
Standardi WEEE direktiva 2002/96/EC
Standardi UL 508
Standardi EN 61131-2
Standardi CSA C22.2 No 213 klasa I odeljak 2
Standardi RoHS China SJ/T 11363-2006
Standardi RoHS saglasan
Standardi ANSI/ISA 12-12-01
nadmorska visina skladištenja 0-10000 m
maksimalni pritisak 800...1114 hPa
karakteristike okruženja bez korozivnog gasa
NEMA stepen zaštite NEMA 4X prednji panel
Nadmorska visina za rad <= 2000 m
Temperatura okoline za rad uređaja 0-50 °C
označavanje CE
IP stepen zaštite IP20 u skladu sa IEC 60529 (zadnji panel)
IP stepen zaštite IP65 u skladu sa IEC 60529 (prednji panel)
stepen zaprljanosti 2 u skladu sa IEC 60664
Temperatura okoline za skladištenje -20-60 °C
relativna vlažnost 5-85 % bez kondenzacije
ODRžIVOST PONUDE
Bez žive Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Informacije o RoHS izuzecima Da
Izjava o zaštiti okoliša ENVPEP1405010EN
Status održive ponude Green Premium proizvod
Profil cirkularnosti ENVEOLI1405010EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
Operatorski panel 3”5 osetljiv na dodir i kontroler- 16 DI/10 DO

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

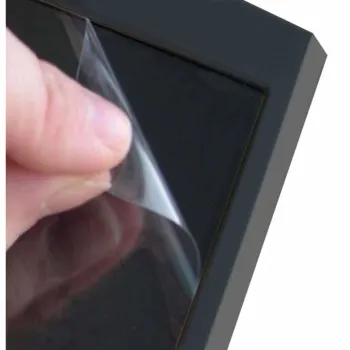

zaštitni film za 5''7 HMI panel
1.887,60 RSD
3"5 prednji panel za SCU/STU - pozadinsko osvetljenje LED - u boji TFT LCD
27.964,80 RSD

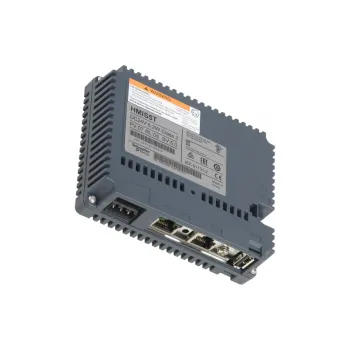

STU baza panela - tamnosiva - širina 118 mm - dubina 40.1 mm
29.517,60 RSD

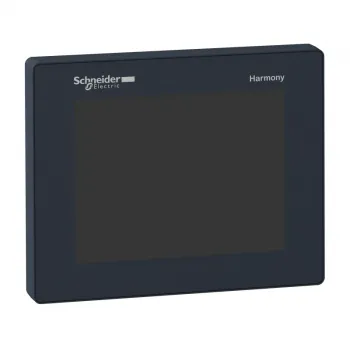

5.7" prednji panel sa ekranom osetljivim na dodir za STU/SCU LED TFT LCD u boji
