| OSNOVNE INFORMACIJE | |
|---|---|

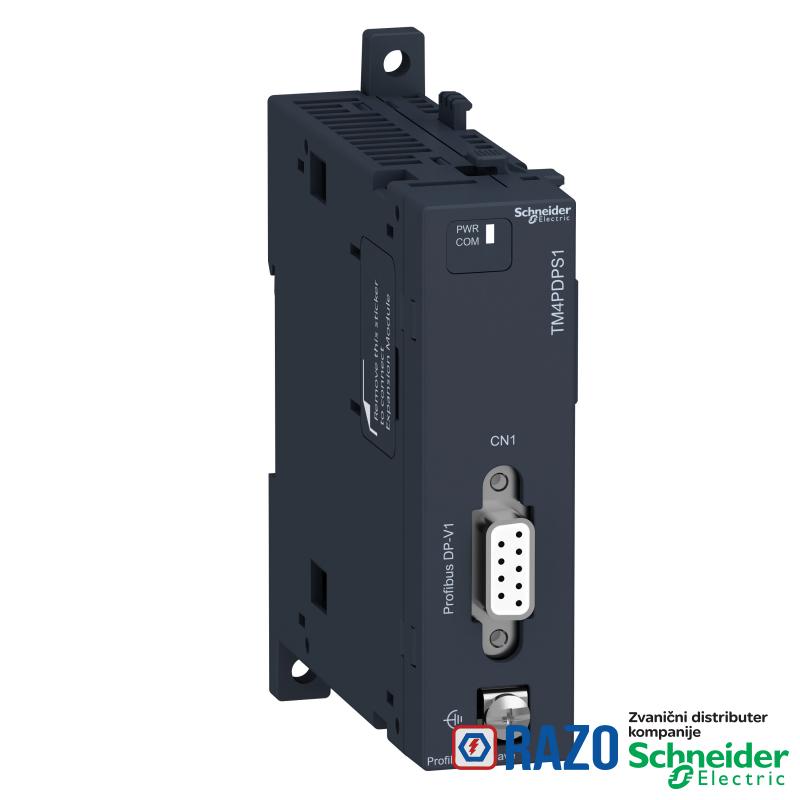

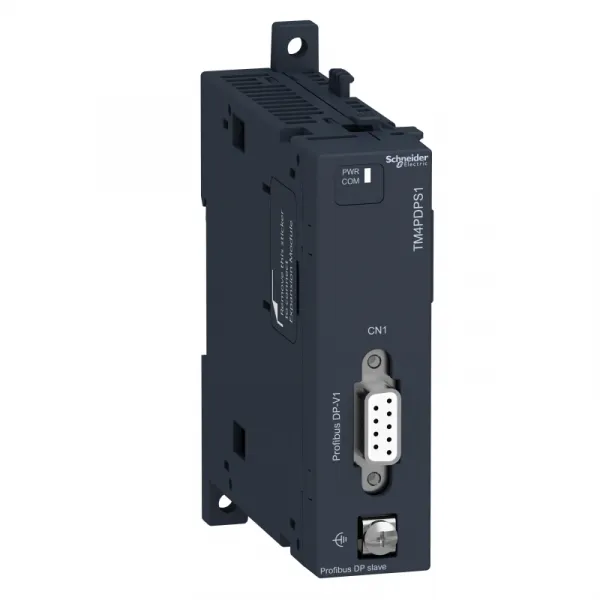

| Tip proizvoda ili komponente | Profibus DP komunikacioni modul |
| DOPUNSKE INFORMACIJE | |
|---|---|
| električna veza | vijčani priključak priključak za povezivanje uzemljenja |
| električna veza | SUB-D 9 1 ženski konektor za povezivanje Profibus-a |
| Visina | 90 mm |
| integrisani načini povezivanja | Profibus DP: ženski SUB-D 9 konektor |
| brzina prenosa | 1.5 Mbit/s za dužinu bus-a od 200-200 m |
| brzina prenosa | 500 kbit/s za dužinu bus-a od 400-400 m |
| brzina prenosa | 187.5 kbit/s za dužinu bus-a od 1000-1000 m |
| brzina prenosa | 9.6...93.75 kbit/s za dužinu bus-a od 1200-1200 m |
| brzina prenosa | 3...12 Mbit/s za dužinu bus-a od 100-100 m |
| označavanje | CE |
| Masa proizvoda | 0.1 kg |
| potrošnja struje | 290 mA pri 5 V DC za komunikacioni bus |
| Protokol komunikacionog porta | Profibus DP V0 |
| Protokol komunikacionog porta | Profibus DP V1 |
| snaga disipacije u W | 1.5 W |
| kompatibilnost proizvoda | Modicon M241 logički kontroler |
| kompatibilnost proizvoda | Modicon M251 logički kontroler |
| držač za montažu | tip TH35-15 šina u skladu sa IEC 60715 |
| držač za montažu | tip TH35-7.5 šina u skladu sa IEC 60715 |
| držač za montažu | ploča ili panel sa setom za montažu |
| lokalna signalizacija | napajanje: 1 LED (zelena/žuta) |
| lokalna signalizacija | komunikaciju: 1 LED (zelena/crvena) |
| podnosivi naponski udar | 1 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| podnosivi naponski udar | 0.5 kV I/O diferencijalni režim u skladu sa EN/IEC 61000-4-5 |
| Kompatibilnost grupe proizvoda | Modicon M251 |
| Kompatibilnost grupe proizvoda | Modicon M241 |
| Širina | 25 mm |
| Dubina | 90 mm |
| izolacija | između bus-a i interne elektronike pri 1000 V DC |
| OKRUžENJE | |
|---|---|
| Sertifikacija proizvoda | C-Tick |
| Sertifikacija proizvoda | cULus |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6 |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na emisije vezane sa vodovima, indukovane EM poljima | 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektromagnetna polja | 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3 |
| otpornost na elektromagnetna polja | 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3 |
| Standardi | EN/IEC 61131-2 |
| Standardi | UL 508 |
| Standardi | EIA-485 |
| Temperatura okoline za rad | -10-55 °C horizontalnu instalaciju |
| Temperatura okoline za rad | -10-50 °C vertikalne instalacije |
| nadmorska visina skladištenja | 0-3000 m |
| Stepen zaprljanosti | 2 |
| otpornost na udare | 15 gn za 11 milisekundi |
| otpornost na vibracije | 1 mm pri 5-13.2 Hz na simetrična šina |
| otpornost na vibracije | 3 gn pri 8.7-150 Hz na simetrična šina |
| otpornost na vibracije | 1 mm pri 5-13.2 Hz na panel za montažu |
| otpornost na vibracije | 0.7 g pri 13.2-100 Hz na panel za montažu |
| Temperatura okoline za skladištenje | -25-70 °C |
| relativna vlažnost | 10-95 %, bez kondenzacije (u radu) |
| relativna vlažnost | 10-95 %, bez kondenzacije (skladištenje) |
| IP stepen zaštite | IP20 sa zaštitnim poklopcem na mestu |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2 |
| otpornost na elektrostatičko pražnjenje | 8 kV u vazduhu u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na elektrostatičko pražnjenje | 6 kV na kontaktu u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod) |
| otpornost na brze prelaze | 2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej) |
| otpornost na brze prelaze | 1.5 kV u skladu sa EN/IEC 61000-4-4 (I/O) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza) |
| otpornost na brze prelaze | 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza) |
| Nadmorska visina za rad | 0...2000 m |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod (AC)) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 80...50 dμV/m QP pri 150-30000 kHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 54 dBμV/m QP pri 100-2000 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod (AC)) pri 0.5-300 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A pri 30-230 MHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 60...54 dBμV/m QP pri 30-100 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 24 dBμV/m QP pri 156-165 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL) |
| elektromagnetna emisija | emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011 |
| elektromagnetna emisija | emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A pri 230-1000 MHz u skladu sa EN/IEC 55011 |
| ODRžIVOST PONUDE | |
|---|---|
| Informacije o RoHS izuzecima | Da |
| Bez žive | Da |
| Izjava o zaštiti okoliša | ENVPEP1403009EN |
| Status održive ponude | Green Premium proizvod |
| Propis REACh | referenca sadrži SVHC iznad propisanog praga |
| WEEE | Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke. |
| RoHS regulativa za Kinu | X |
| Profil cirkularnosti | ENVEOLI1403009EN |
| EU RoHS direktiva | Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS) |
