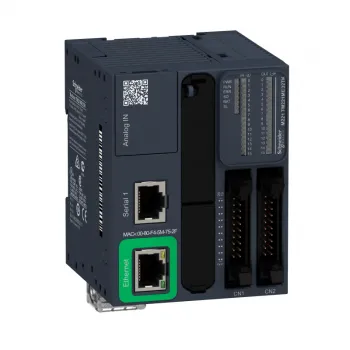

kontroler M221 32 IO tranzistorski PNP

kontroler M221 32 IO tranzistorski PNP

Šifra artikla: TM221M32TK
kontroler M221 32 IO tranzistorski PNP
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
41.000,40 RSD
41.000,40 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
0+ komada na lageru
Količina: 1 KOM
2
1
Sačuvajte u listi želja
Datum isporuke
Pomoć
OSNOVNE INFORMACIJE
broj digitalnih izlaza 16 tranzistor 2 brzi izlaz
Tip proizvoda ili komponente logički kontroler
broj analognih ulaza 2 pri 0...10 V
tip digitalnog izlaza tranzistor
Grupa proizvoda Modicon M221
struja digitalnog izlaza 0.1 A
napon digitalnog izlaza 24 V DC
[Us] nazivni napon napajanja 24 V DC
broj digitalnih ulaza 16 , digitalni ulaz 4 brzi ulaz u skladu sa IEC 61131-2 tip 1
DOPUNSKE INFORMACIJE
logika digitalnog ulaza sink ili source (pozitivna/negativna)
exct time for event task 60 µs vreme odziva
impedansa ulaza 3.4 kΩ za digitalni ulaz
impedansa ulaza 100 kOhm za analogni ulaz
impedansa ulaza 4.9 kΩ za brzi ulaz
napon digitalnog ulaza 24 V
maximum power consumption in W 22.3 W pri 24 V (sa maksimalnim brojem I/O modula za proširenje)
maximum power consumption in W 3.5 W pri 24 V (bez I/O modula za proširenje)
udarna struja 35 A
tip napona digitalnog ulaza DC
drift sata <= 30 s/mesec pri 25-25 °C
tip baterije BR2032 litijumska nepunjiva, životni vek baterije: 4 godina
izlazna frekvencija 100 kHz za brzi izlaz (PWM/PLS režim) pri Q0...Q1 priključkom
izlazna frekvencija 5 kHz za izlaz pri Q2...Q3 priključkom
izlazna frekvencija 0.1 kHz za izlaz pri Q4...Q15 priključkom
vreme reseta 1 sekundi automatski reset
petlja regulacije podesivi PID regulator do 14 istovremenih petlji
maximum number of I/O expansion module 7 za relejni izlaz
Masa proizvoda 0.27 kg
maximum voltage drop <1 V
naponsko stanje 1 garantovano >= 15 V za ulaz
integrisani načini povezivanja USB port sa mini B USB 2.0 konektor
integrisani načini povezivanja neizolovana serijska veza serijski 1 sa RJ45 konektor i RS485
integrisani načini povezivanja neizolovana serijska veza serijski 2 sa RJ45 konektor i RS232/RS485
execution time per instruction 0.2 µs Bulove promenljive
mehanička trajnost 20000000 ciklusa za tranzistorski izlaz
apsolutna greška tačnosti +/- 1 % od pune skale za analogni ulaz
držač za montažu tip TH35-15 šina u skladu sa IEC 60715
držač za montažu tip TH35-7.5 šina u skladu sa IEC 60715
držač za montažu ploča ili panel sa setom za montažu
lokalna signalizacija PWR: 1 LED (zelena)
lokalna signalizacija RUN: 1 LED (zelena)
lokalna signalizacija grešku modula (ERR): 1 LED (crvena)
lokalna signalizacija pristup SD kartici (SD): 1 LED (zelena)
lokalna signalizacija BAT: 1 LED (crvena)
lokalna signalizacija SL1: 1 LED (zelena)
lokalna signalizacija SL2: 1 LED (zelena)
lokalna signalizacija I/O stanje: 1 LED po kanalu (zelena)
vreme odziva 35 µs isključenje, I2...I5 priključak(ci) za ulaz
vreme odziva 5 µs uključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz
vreme odziva 35 µs uključenje, drugi priključci priključak(ci) za ulaz
vreme odziva 5 µs isključenje, I0, I1, I6, I7 priključak(ci) za brzi ulaz
vreme odziva 100 µs isključenje, drugi priključci priključak(ci) za ulaz
vreme odziva 5 µs uključenje, isključenje, Q0...Q1 priključak(ci) za izlaz
vreme odziva 50 µs uključenje, isključenje, Q2...Q3 priključak(ci) za izlaz
vreme odziva 300 µs uključenje, isključenje, drugi priključci priključak(ci) za izlaz
struja digitalnog ulaza 7 mA za digitalni ulaz
struja digitalnog ulaza 5 mA za brzi ulaz
LSB vrednost 10 mV
Širina 70 mm
Dubina 70 mm
maximum tungsten load <2.4 W za izlaz i brzi izlaz
maximum leakage current 0.1 mA za tranzistorski izlaz
broj brojačkih ulaza 4 brzi ulaz (HSC režim) pri 100 kHz 32 bita
dozvoljeno preopterećenje ulaza +/- 30 V DC za 5 min (maksimalni) za analogni ulaz
dozvoljeno preopterećenje ulaza +/- 13 V DC (trajno) za analogni ulaz
čuvanje podataka 256 kB ugrađena fleš memorija za rezervnu kopiju aplikacije i podataka
električna veza priključni blok, 3 priključak(ci) za povezivanje 24 V DC napajanja
električna veza konektor, 4 priključak(ci) za analogne ulaze
električna veza mini B USB 2.0 konektor za uređaj za programiranje
električna veza HE-10 konektor, 20 priključak(ci) za ulaze
električna veza HE-10 konektor, 20 priključak(ci) za izlaze
maximum cable distance between devices oklopljen kabl: <10 m za brzi ulaz
maximum cable distance between devices neoklopljen kabl: <30 m za izlaz
maximum cable distance between devices neoklopljen kabl: <30 m za digitalni ulaz
maximum cable distance between devices neoklopljen kabl: <1 m za analogni ulaz
maximum cable distance between devices oklopljen kabl: <3 m za brzi izlaz
Visina 90 mm
logika digitalnog izlaza pozitivna logika (source)
Komunikacioni servis Modbus master
Komunikacioni servis Modbus slave
funkcije pozicioniranja pozicija PTO 2 osovina(e)impuls/smer režim (100 kHz)
funkcije pozicioniranja pozicija PTO 1 osovina(e)CW/CCW režim (100 kHz)
maximum current per output common 1.6 A
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 15-15 m za RS485
brzina prenosa 1.2...115.2 kbit/s (115.2 kbit/s podrazumevano) za dužinu bus-a od 3-3 m za RS232
brzina prenosa 480 Mbit/s za USB
protokol komunikacionog porta USB port: USB protokol - SoMachine mreža
protokol komunikacionog porta neizolovana serijska veza: Modbus protokol master/slave - RTU/ASCII ili SoMachine mreža
tip zaštite kratki spoj i zaštita od preopterećenja sa automatskim resetom
tip zaštite zaštita od kratkog spoja na izlazu
tip zaštite zaštita od preopterećenja i kratkog spoja pri 0.2 A
označavanje CE
vreme čuvanja 1 godina pri 25 °C (prekidom napajanja)
broj digitalnih I/O 32
izlazna struja napajanja 0.52-0.52 A 5 V za bus proširenja
izlazna struja napajanja 0.48-0.48 A 24 V za bus proširenja
struktura aplikacije 1 podesiv master zadatak proizvoljnog trajanja/ciklični
struktura aplikacije 1 ciklični pomoćni zadatak
struktura aplikacije 8 zadatka prekida
naponsko stanje 0 garantovano <= 5 V za ulaz
podesivo vreme filtera 0 ms za ulaz
podesivo vreme filtera 3 ms za ulaz
podesivo vreme filtera 12 ms za ulaz
maksimalna veličina memorije za objekte 8000 %MW memorijskih reči
maksimalna veličina memorije za objekte 255 %TM tajmera
maksimalna veličina memorije za objekte 512 %KW reči konstanti
maksimalna veličina memorije za objekte 512 %M memorijskih bitova
maksimalna veličina memorije za objekte 255 %C brojača
kapacitet memorije 256 kB za korisničke aplikacije i podatke RAM sa 10000 instrukcija
kapacitet memorije 256 kB za interne promenljive RAM
vreme konverzije 1 ms po kanalu + 1 vreme ciklusa kontrolera za analogni ulaz analogni ulaz
Dostupna funkcija PLS
Dostupna funkcija PWM
Dostupna funkcija generator frekvencija
tip kontrolnog signala monofazni
tip kontrolnog signala A/B
tip kontrolnog signala impuls/smer
ograničenje napona napajanja 20.4-28.8 V
vreme izvršenja za 1 K instrukcija 0.3 milisekundi za event i periodični zadatak
vreme izvršenja za 1 K instrukcija 0.7 milisekundi za druge instrukcije
rezolucija analognog ulaza 10 bitova
sat realnog vremena sa
oprema za skladištenje podataka 2 GB SD kartica (opciono)
izolacija između ulaza i interne elektronike pri 500 V AC
izolacija između brzog ulaza i interne elektronike pri 500 V AC
izolacija neizolovano između ulaza
izolacija između izlaza i interne elektronike pri 500 V AC
izolacija neizolovano između analognog ulaza i interne elektronike
izolacija neizolovano između analognih ulaza
napajanje (serijski 1)napajanje serijske veze: 5 V, <200 mA
OKRUžENJE
Sertifikacija proizvoda CSA
Sertifikacija proizvoda IACS E10
Sertifikacija proizvoda cULus
Sertifikacija proizvoda LR
Sertifikacija proizvoda RCM
Sertifikacija proizvoda DNV-GL
Sertifikacija proizvoda EAC
Sertifikacija proizvoda ABS
Standardi EN/IEC 60664-1
Standardi EN/IEC 61010-2-201
Standardi EN/IEC 61131-2
nadmorska visina skladištenja 0-3000 m
otpornost na udare 147 m/s² za 11 milisekundi
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na simetrična šina
otpornost na vibracije 3.5 mm pri 5-8.4 Hz na panel za montažu
otpornost na vibracije 1 gn pri 8.4-150 Hz na simetrična šina
otpornost na vibracije 1 gn pri 8.4-150 Hz na panel za montažu
Nadmorska visina za rad 0...2000 m
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 79 dBμV/m QP/66 dBμV/m AV napojni vod (AC)) pri 0.15-0.5 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 73 dBμV/m QP/60 dBμV/m AV napojni vod (AC)) pri 0.5-300 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 120...69 dBµV/m QP napojni vod) pri 10-150 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 63 dBμV/m QP napojni vod) pri 1.5-30 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 40 dBμV/m QP klasa A 10 m) pri 30-230 MHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa vodovima - test nivo: 79...63 dBμV/m QP napojni vod) pri 150-1500 kHz u skladu sa EN/IEC 55011
elektromagnetna emisija emisije vezane sa zračenjem - test nivo: 47 dBμV/m QP klasa A 10 m) pri 200-1000 MHz u skladu sa EN/IEC 55011
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V 0.15...80 MHz u skladu sa EN/IEC 61000-4-6
otpornost na emisije vezane sa vodovima, indukovane EM poljima 3 V 0.1...80 MHz u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na emisije vezane sa vodovima, indukovane EM poljima 10 V frekvencija uzorka (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 MHz) u skladu sa pomorska specifikacija (LR, ABS, DNV, GL)
otpornost na elektromagnetna polja 10 V/m 80 MHz...1 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 3 V/m 1.4 GHz...2 GHz u skladu sa EN/IEC 61000-4-3
otpornost na elektromagnetna polja 1 V/m 2...2.7 GHz u skladu sa EN/IEC 61000-4-3
otpornost na mikroprekide 10 milisekundi
Stepen zaprljanosti <= 2
Temperatura okoline za rad -10-55 °C (horizontalnu instalaciju)
Temperatura okoline za rad -10-35 °C (vertikalne instalacije)
otpornost na magnetna polja 30 A/m 50/60 Hz u skladu sa EN/IEC 61000-4-8
Temperatura okoline za skladištenje -25-70 °C
Karakteristike životne sredine obične i opasne lokacije
relativna vlažnost 10-95 %, bez kondenzacije (u radu)
relativna vlažnost 10-95 %, bez kondenzacije (skladištenje)
IP stepen zaštite IP20 sa zaštitnim poklopcem na mestu
otpornost na elektrostatičko pražnjenje 8 kV u vazduhu u skladu sa EN/IEC 61000-4-2
otpornost na elektrostatičko pražnjenje 4 kV na kontaktu u skladu sa EN/IEC 61000-4-2
podnosivi naponski udar 2 kV napojni vod (AC) asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 2 kV izlazni relej asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV I/O asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV oklopljen kabl asimetrični režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV napojni vod (DC) diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV napojni vod (AC) diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 1 kV izlazni relej diferencijalni režim u skladu sa EN/IEC 61000-4-5
podnosivi naponski udar 0.5 kV napojni vod (DC) asimetrični režim u skladu sa EN/IEC 61000-4-5
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (napojni vod)
otpornost na brze prelaze 2 kV u skladu sa EN/IEC 61000-4-4 (izlazni relej)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (I/O)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (Ethernet veza)
otpornost na brze prelaze 1 kV u skladu sa EN/IEC 61000-4-4 (serijska veza)
ODRžIVOST PONUDE
Bez žive Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Informacije o RoHS izuzecima Da
Izjava o zaštiti okoliša ENVPEP1403012EN
Status održive ponude Green Premium proizvod
Profil cirkularnosti ENVEOLI1403012EN
EU RoHS direktiva Proaktivna usaglašenost (proizvod nije u zakonskom okviru direktive EU RoHS)
kontroler M221 32 IO tranzistorski PNP

Ostavi komentar

Trenutno nema komentara

Slični proizvodi

kabl analognog ulaza - 1 m - za M221 kontroler
1.292,40 RSD
kertridž M221 - 2 analogna strujna izlaza - I/O proširenje
10.158,00 RSD
kertridž M221 - 2 analogna naponska izlaza - I/O proširenje
10.158,00 RSD
displej za M221 kontroler - 240 x 160 piksela
22.161,60 RSD

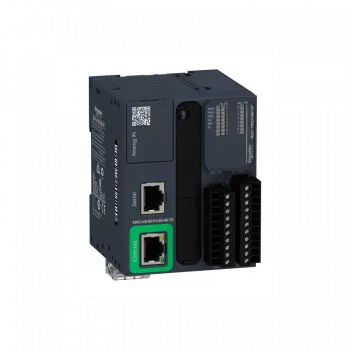

kontroler M221 16 IO tranzistorski PNP opružni priključci
20.685,60 RSD
kontroler M221 16 IO relejni opružni priključci
20.685,60 RSD
kontroler M221 16 IO relejni Ethernet
24.632,40 RSD
kertridž M221 - aplikacije pakovanja 2 analogna ulaza - I/O proširenje
21.237,60 RSD
set priključaka za M221C - IO
6.834,00 RSD
set za montažnu ploču za M221 e i TM3 modul
1.478,40 RSD
kertridž M221 - aplikacije dizanja 2 analogna ulaza - I/O proširenje
18.468,00 RSD
kontroler M221 16 IO relejni
20.685,60 RSD
string(0) ""
string(0) ""
