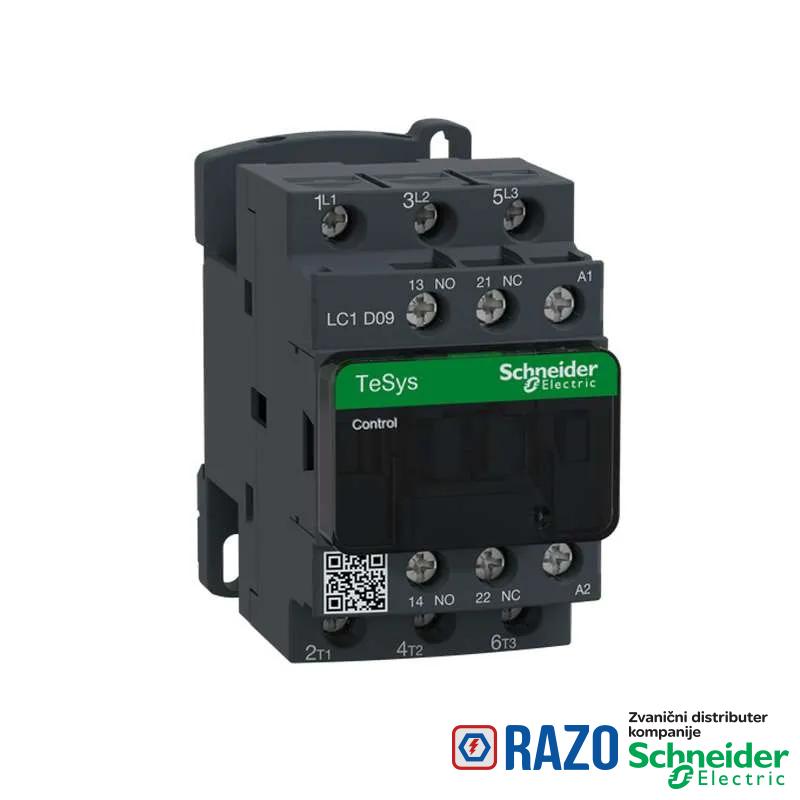

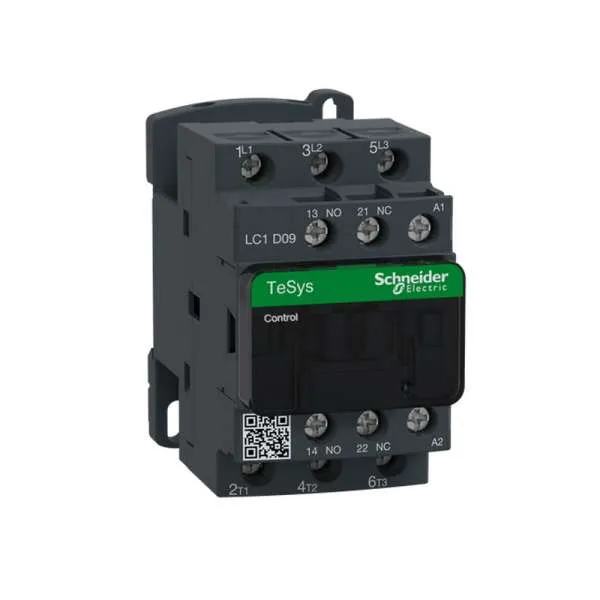

Kontaktor 9A 24V AC
Schneider Electric

Kontaktor 9A 24V AC

Šifra artikla: SC275
Model: LC1D09B7
Tehnička dokumentacija
Preuzmite tehničku dokumentaciju
0,00 RSD
3.789,00 RSD
3.789,00 RSD
Ušteda: 0,00 RSD
Obavesti me o sniženju
  • NSZ
Količina: 1 kom
2
1
Sačuvajte u listi želja
Datum isporuke
04.12.2024. - 06.12.2024.
Kliknite na ikonicu kako biste proizvod pogledali iz svih uglova
Pomoć
OSNOVNE INFORMACIJE
Sertifikacija proizvoda GL
Sertifikacija proizvoda CSA
Sertifikacija proizvoda GOST
Sertifikacija proizvoda RINA
Sertifikacija proizvoda LROS (Lloyds register of shipping)
Sertifikacija proizvoda UL
Sertifikacija proizvoda DNV
Sertifikacija proizvoda BV
Sertifikacija proizvoda CCC
napon upravljačkog kola 24 V AC 50/60 Hz
[Ue] nazivni napon kolo napajanja: <= 690 V AC 25...400 Hz
[Ue] nazivni napon kolo napajanja: <= 300 V DC
snaga disipacije po polu 1.56 W AC-1
snaga disipacije po polu 0.2 W AC-3
prosečna impedansa 2.5 mΩ - Ith 25 A 50 Hz za kolo napajanja
sastav pomoćnog kontakta 1 NO + 1 NC
Grupa proizvoda TeSys D
[Ith] dozvoljena termička struja u vazduhu 25 A pri <60 °C za kolo napajanja
[Ith] dozvoljena termička struja u vazduhu 10 A pri <60 °C za signalno kolo
Nosači za montažu šina
Nosači za montažu ploča
tip upravljačkog kola AC pri 50/60 Hz
standardi CSA C22.2 No 14
standardi EN 60947-4-1
standardi EN 60947-5-1
standardi IEC 60947-4-1
standardi IEC 60947-5-1
standardi UL 508
nivo sigurnosne pouzdanosti B10d = 1369863 ciklusa kontaktor sa nazivnim opterećenjem u skladu sa EN/ISO 13849-1
nivo sigurnosne pouzdanosti B10d = 20000000 ciklusa kontaktor sa mehaničkim opterećenjem u skladu sa EN/ISO 13849-1
primena kontaktora rezistivno opterećenje
primena kontaktora upravljanje motorom
nazivna prekidna moć 250 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Tip proizvoda ili komponente kontaktor
Irms nazivna moć uključenja 250 A pri 440 V za kolo napajanja u skladu sa IEC 60947
Irms nazivna moć uključenja 140 A AC za signalno kolo u skladu sa IEC 60947-5-1
Irms nazivna moć uključenja 250 A DC za signalno kolo u skladu sa IEC 60947-5-1
ime proizvoda TeSys D
pripadajući osigurač 10 A gG za signalno kolo u skladu sa IEC 60947-5-1
pripadajući osigurač 25 A gG pri <= 690 V koordinacija tip 1 za kolo napajanja
pripadajući osigurač 20 A gG pri <= 690 V koordinacija tip 2 za kolo napajanja
[Uimp] nazivni podnosivi impulsni napon 6 kV u skladu sa IEC 60947
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-2.5 mm²fleksibilni sa
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci kolo napajanja: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²jednožični bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 2 kabl(ovi) 1-4 mm²fleksibilni bez kablovskog završetka
povezivanje - priključci upravljačko kolo: vijčani priključni blokovi 1 kabl(ovi) 1-4 mm²fleksibilni sa
grupa proizvoda TeSys
raspored kontakata 3 NO
kategorija upotrebe AC-4
kategorija upotrebe AC-1
kategorija upotrebe AC-3
[Ie] nazivna struja 9 A 60 °C) pri <= 440 V AC AC-3 za kolo napajanja
[Ie] nazivna struja 25 A 60 °C) pri <= 440 V AC AC-1 za kolo napajanja
maksimalni radni ciklus 3600 ciklusa/h pri <60 °C
moment pritezanja kolo napajanja: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja kolo napajanja: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem matica Ø 6 mm
moment pritezanja upravljačko kolo: 1.7 N.m - na vijčani priključni blokovi - sa odvijačem Philips No 2
električna trajnost 0.6 miliona ciklusa 25 A AC-1 pri Ue <= 440 V
električna trajnost 2 miliona ciklusa 9 A AC-3 pri Ue <= 440 V
mehanička trajnost 15 miliona ciklusa
Broj polova 3P
vreme uključenja/isključenja 12...22 ms zatvaranje
vreme uključenja/isključenja 4...19 ms otvaranje
Kategorija prenapona III
snaga motora kW 2.2 kW pri 220...230 V AC 50/60 Hz (AC-3)
snaga motora kW 4 kW pri 380...400 V AC 50/60 Hz (AC-3)
snaga motora kW 4 kW pri 415...440 V AC 50/60 Hz (AC-3)
snaga motora kW 5.5 kW pri 500 V AC 50/60 Hz (AC-3)
snaga motora kW 5.5 kW pri 660...690 V AC 50/60 Hz (AC-3)
snaga motora kW 2.2 kW pri 400 V AC 50/60 Hz (AC-4)
snaga motora hp 1 hp pri 230/240 V AC 50/60 Hz za monofazne motori
snaga motora hp 2 hp pri 200/208 V AC 50/60 Hz za trofazne motori
snaga motora hp 2 hp pri 230/240 V AC 50/60 Hz za trofazne motori
snaga motora hp 5 hp pri 460/480 V AC 50/60 Hz za trofazne motori
snaga motora hp 7.5 hp pri 575/600 V AC 50/60 Hz za trofazne motori
snaga motora hp 0.33 hp pri 115 V AC 50/60 Hz za monofazne motori
[Ui] nazivni napon izolacije kolo napajanja: 690 V u skladu sa IEC 60947-4-1
[Ui] nazivni napon izolacije kolo napajanja: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije kolo napajanja: 600 V UL sertifikovano
[Ui] nazivni napon izolacije signalno kolo: 690 V u skladu sa IEC 60947-1
[Ui] nazivni napon izolacije signalno kolo: 600 V CSA sertifikovano
[Ui] nazivni napon izolacije signalno kolo: 600 V UL sertifikovano
Kratko ime uređaja LC1D
[Icw] kratkotrajna podnosiva struja kratkog spoja 105 A pri <40 °C - 10 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 210 A pri <40 °C - 1 s za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 30 A pri <40 °C - 10 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 61 A pri <40 °C - 1 min za kolo napajanja
[Icw] kratkotrajna podnosiva struja kratkog spoja 100 A - 1 s za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 120 A - 500 ms za signalno kolo
[Icw] kratkotrajna podnosiva struja kratkog spoja 140 A - 100 ms za signalno kolo
zaštitni poklopac sa
DOPUNSKE INFORMACIJE
vreme nepreklapanja 1.5 milisekundi pri isključenju između NC i NO kontakta
vreme nepreklapanja 1.5 milisekundi pri zatvaranju između NC i NO kontakta
minimalna struja preklapanja 5 mA za signalno kolo
ograničenje napona upravljačkog kola propad napona: 0.3...0.6 Uc AC 50/60 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.8...1.1 Uc AC 50 Hz 60 °C)
ograničenje napona upravljačkog kola u radu: 0.85...1.1 Uc AC 60 Hz 60 °C)
kompatibilnost kontakta M2
napon kalema kontaktora 24 V AC standardno
otpornost izolacije > 10 MOhm za signalno kolo
opseg snage 1.1-2 kW pri 200-240 V trofazne
opseg snage 2.2-3 kW pri 380-440 V trofazne
opseg snage 4-6 kW pri 380-440 V trofazne
opseg snage 4-6 kW pri 480-500 V trofazne
udarna snaga u VA 70-70 VA 60 Hz 0.75 20 °C)
udarna snaga u VA 70-70 VA 50 Hz 0.75 20 °C)
tehnologija kalema bez ugrađenog prigušivača
tip motornog pokretača direct on-line contactor
minimalni napon preklapanja 17 V za signalno kolo
frekvencija signalnog kola 25...400 Hz
tip pomoćnog kontakta tip mehanički povezani 1 NO + 1 NC u skladu sa IEC 60947-5-1
tip pomoćnog kontakta tip preslikani kontakt 1 NC u skladu sa IEC 60947-4-1
kompatibilnost LC1D
snaga držanja u VA 7.5-7.5 VA 60 Hz 0.3 20 °C)
snaga držanja u VA 7-7 VA 50 Hz 0.3 20 °C)
disipacija toplote 2-3 W pri 50/60 Hz
OKRUžENJE
Mehanička robusnost vibracije kontaktor nije u radu: 2 Gn, 5...300 Hz
Mehanička robusnost vibracije na kontaktor u radu: 4 Gn, 5...300 Hz
Mehanička robusnost udara kontaktor nije u radu: 10 Gn za 11 ms
Mehanička robusnost udara na kontaktor u radu: 15 Gn za 11 ms
Visina 77 mm
Temperatura okoline za rad uređaja -5-60 °C
Stepen zaprljanosti 3
Masa proizvoda 0.32 kg
otpornost na plamen V1 u skladu sa UL 94
Temperatura okoline za skladištenje -60-80 °C
zaštitni tretman TH u skladu sa IEC 60068-2-30
IP stepen zaštite IP20 prednja strana u skladu sa IEC 60529
nadmorska visina za rad uređaja 3000 m bez smanjenja karakteristika
Otpornost na vatru 850 °C u skladu sa IEC 60695-2-1
Širina 45 mm
Dubina 86 mm
dopustiva temperatura u okolini uređaja -40-70 °C na Uc
ODRžIVOST PONUDE
Informacije o RoHS izuzecima Da
Bez žive Da
Izjava o zaštiti okoliša ENVPEP1501004EN
Status održive ponude Green Premium proizvod
Bez toksičnih teških metala Da
Propis REACh referenca ne sadrži SVHC iznad propisanog praga
REACh bez SVHC Da
WEEE Ovaj proizvod je na tržištima Evropske unije neophodno odložiti u skladu sa specifičnim smernicama za prikupljanje otpada i nikako ne sme da dospe u kontejnere za otpatke.
RoHS regulativa za Kinu X
Profil cirkularnosti ENVEOLI1501004EN
EU RoHS direktiva Usaglašeno
UGOVORNA GARANCIJA
Garancija 18 months

Kontaktor LC1D serije 9A 24V AC Schneider Electric bešumni i pouzdani za sve nazivne struje

AC, DC, DC kontrolno kolo male potrošnje .
Sve vrste pokretača: za promenu smera ili direktno pokretanje, zvezda/trougao, preko automatskih transformatora, i td .Konektori: elastični priključak, EverLink kontaktni blok sa zavrtnjem, prstenasta veza, Faston konektor.Laka i jednostavna direktna montaža kontaktora na zaštitni prekidač, sa inovativnim EverLink kontaktnim blokom (od 40 do 65 A)
